Блок кондиционера — HITACHI EX100-2

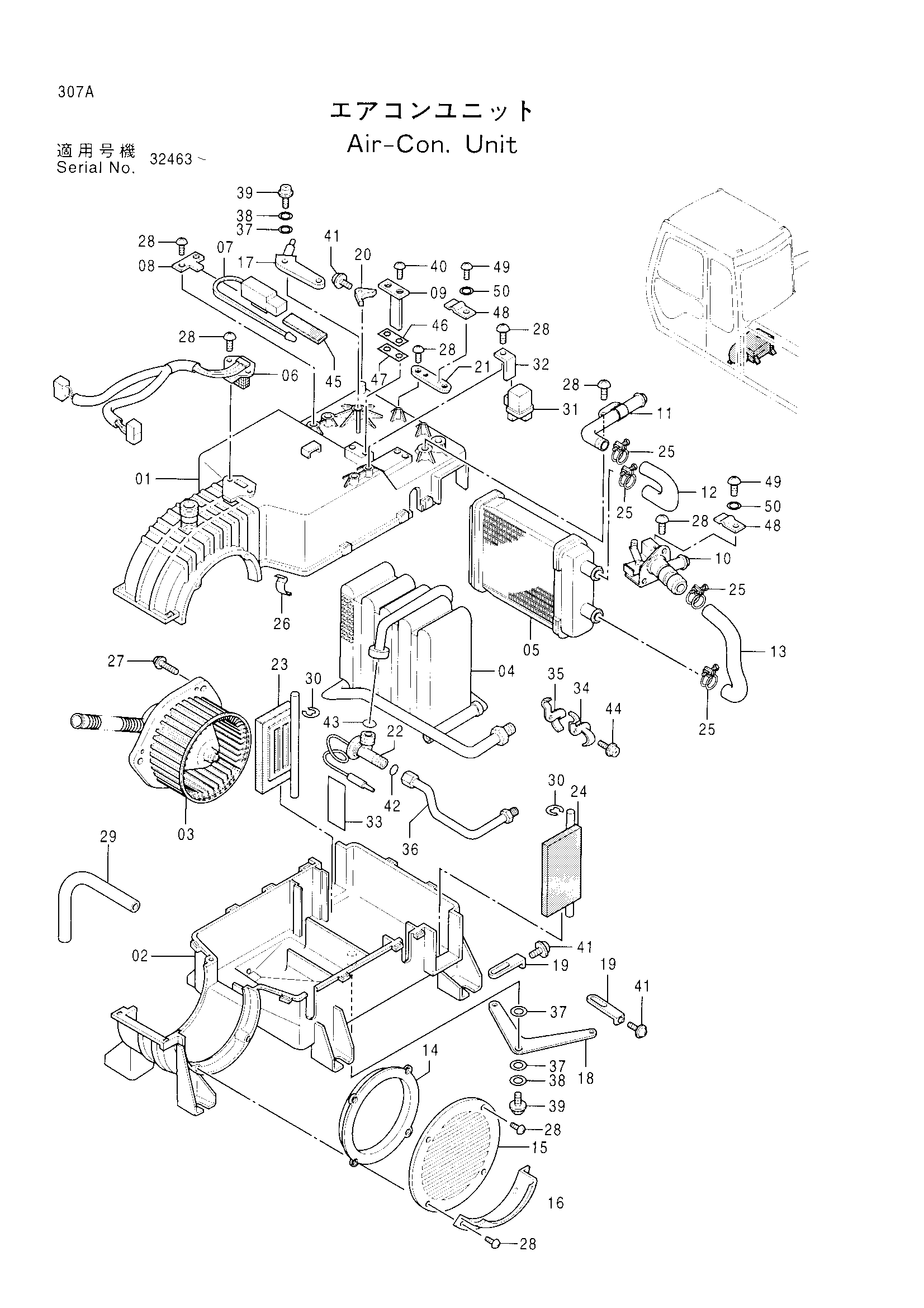

Заводская схема «Блок кондиционера» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4323950 | Блок кондиционера | 1 | |
| 01 | 4351445 | Корпус | 1 |
| 02 | 4351446 | Корпус | 1 |
| 03 | 4349942 | Гидромотор | 1 |
| 04 | 4351447 | Евапоратор | 1 |
| 05 | 4351448 | Коре | 1 |
| 06 | 4349943 | Резистор | 1 |
| 07 | 4351449 | Термостат | 1 |
| 08 | 4351450 | Кронштейн | 1 |
| 09 | 4351451 | Кронштейн | 1 |
| 10 | 4351452 | Клапан | 1 |
| 11 | 4351453 | Трубка | 1 |
| 12 | 4351454 | Шланг | 1 |
| 13 | 4351455 | Шланг | 1 |
| 14 | 4351456 | Фланец | 1 |
| 15 | 4353163 | Крышка | 1 |
| 16 | 4353164 | Крышка | 1 |
| 17 | 4351458 | Рычаг | 1 |
| 18 | 4351459 | Рычаг | 1 |
| 19 | 4351460 | Рычаг | 2 |
| 20 | 4351461 | Рычаг | 1 |
| 21 | 4351462 | Кронштейн | 1 |
| 22 | 4351463 | Клапан | 1 |
| 23 | 4351464 | Дверь | 1 |
| 24 | 4351465 | Дверь | 1 |
| 25 | 4351466 | Хомут | 4 |
| 26 | 4351647 | Зажим | 13 |
| 27 | J450512 | Винт с шайбой | 3 |
| 28 | 4352934 | Винт | 15 |
| 29 | 4330324 | Шланг | 1 |
| 30 | 4146370 | Стопорное кольцо | 2 |
| 31 | 4351469 | Реле | 1 |
| 32 | 4351470 | Кронштейн | 1 |
| 33 | 4351471 | Лента | 1 |
| 34 | 4351472 | Хомут | 1 |
| 35 | 4351473 | Хомут | 1 |
| 36 | 4351474 | Трубка | 1 |
| 37 | 4351475 | Шайба | 3 |
| 38 | 4351476 | Шайба | 2 |
| 39 | 4352932 | Винт | 2 |
| 40 | 4352936 | Винт | 3 |
| 41 | J450308 | Винт | 3 |
| 42 | 4351477 | Уплотнительное кольцо | 1 |
| 43 | 4351478 | Уплотнительное кольцо | 1 |
| 44 | M430513 | Винт | 1 |
| 45 | 4351479 | Уплотнение | 1 |
| 46 | 4351480 | Уплотнение | 1 |
| 47 | 4351481 | Уплотнение | 1 |
| 48 | 4351482 | Хомут | 2 |
| 49 | J450412 | Винт с шайбой | 2 |
| 50 | 4352933 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
