Гидрораспределитель — HITACHI EX100

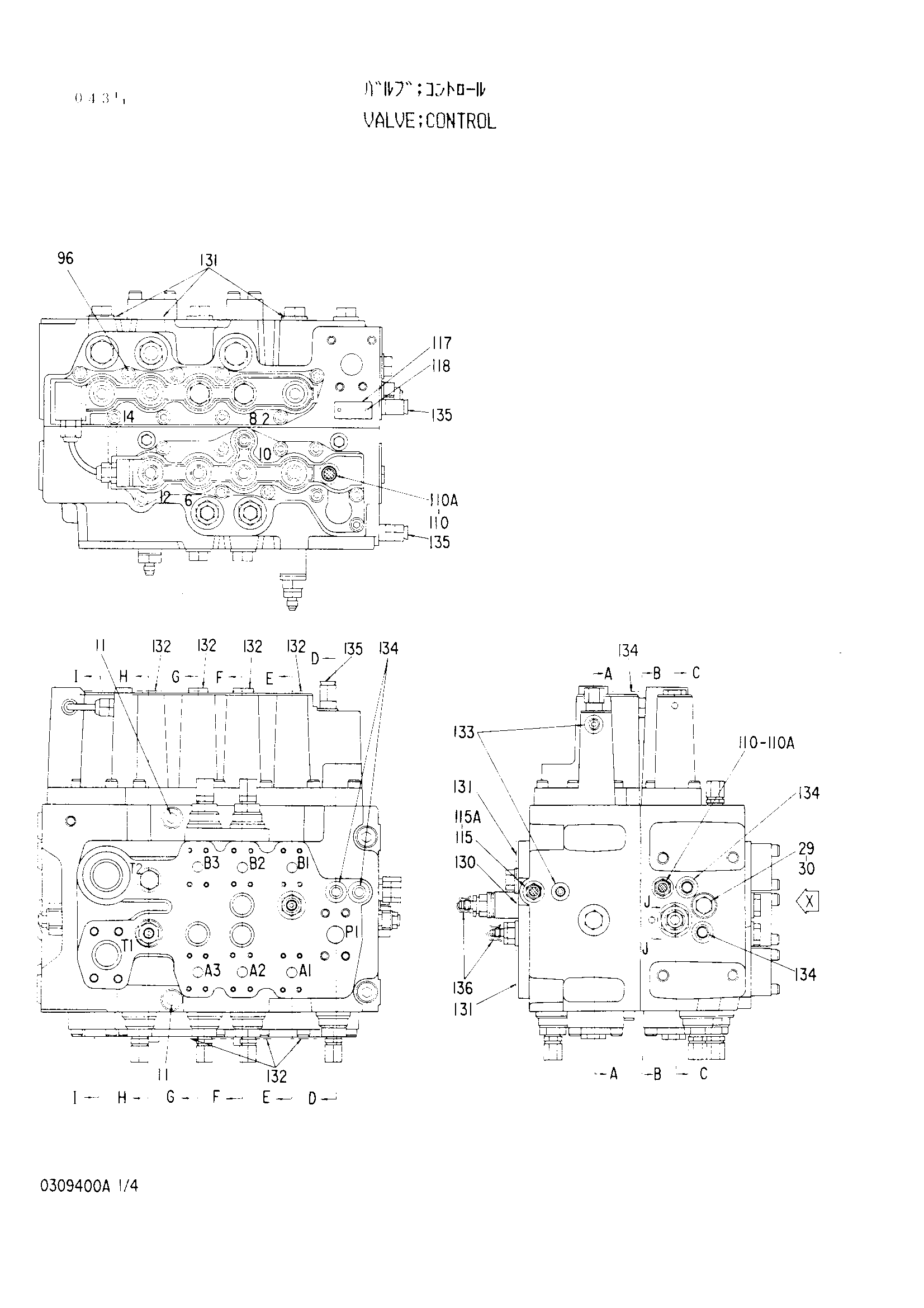

Заводская схема «Гидрораспределитель» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4187135	Гидрораспределитель	1
3	985099	Уплотнительное кольцо	7
4	0309401	Опорное кольцо	7
5	0309402	Уплотнительное кольцо	4
6	4509181	Уплотнительное кольцо	4
7	4509180	Уплотнительное кольцо	9
8	0309403	Опорное кольцо	2
9	4506407	Уплотнительное кольцо	3
10	0309404	Болт с внутренним шестигранником	3
11	0309405	Болт с внутренним шестигранником	6
13	0309406	Пружина	2
14	0309407	Клапан	1
15	0309408	Клапан	1
16	0309409	Клапан	1
17	0309410	Клапан	1
18	0309411	Клапан	1
19	0309412	Клапан	1
20	0309413	Пружина	6
21	0309414	Пробка	4
22	0309415	Пробка	1
23	4506412	Уплотнительное кольцо	5
24	0309416	Опорное кольцо	5
25	0309417	Клапан	6
26	0309418	Клапан	1
27	0309419	Пружина	7
28	0309420	Пробка	7
29	0309421	Пробка	5
30	0309422	Уплотнительное кольцо	14
31	0309423	Клапан	1
32	0309424	Адаптер	1
33	0309425	Клапан	1
34	0309426	Адаптер	1
35	0309427	Пружина	1
36	0309428	Пластина	1
38	4506420	Уплотнительное кольцо	4
39	0309429	Адаптер	1
41	0309430	Винт	2
42	0309431	Клапан	2
43	0309432	Втулка	2
44	0309433	Клапан	2
45	0309434	Пружина	2
46	0309435	Сиденье	2
47	0309436	Пружина	2
48	0309437	Корпус	2
49	0209322	Уплотнительное кольцо	2
50	0309438	Винт	2
51	0309439	Гайка	2
52	0309440	Уплотнительное кольцо	2
69	0309441	Болт	10
70	0309442	Сиденье	20
71	0309443	Пружина	9
76	0309444	Золотник	1
77	0309445	Пружина	1
81	0309446	Золотник	1
82	0309447	Шайба	1
83	0309448	Пружина	1
84	0309449	Уплотнительное кольцо	1
91	0309450	Корпус	1
92	0309451	Корпус	1
93	0309452	Корпус	1
94	0309453	Корпус	1
95	0309454	Уплотнительное кольцо	20
96	0309455	Болт с внутренним шестигранником	49
97	0309456	Пробка	1
101	0309457 замена: 0357602	Предохранительный клапан	1
101	0357602	Предохранительный клапан	1
101A	4506428	Уплотнительное кольцо	1
101B	4263183	Опорное кольцо	1
101C	4506420	Уплотнительное кольцо	1
102	0309458 замена: 0309470	Предохранительный клапан	1
102	0309470	Предохранительный клапан	1
102A	4506428	Уплотнительное кольцо	1
102B	4263183	Опорное кольцо	1
102C	4506420	Уплотнительное кольцо	1
103	0309459 замена: 0357604	Клапан	4
103	0357604	Клапан	4
103A	4506428	Уплотнительное кольцо	1
103B	4263183	Опорное кольцо	1
103C	4506420	Уплотнительное кольцо	1
104	0309460 замена: 0357605	Клапан	2
104	0357605	Клапан	2
104A	4506428	Уплотнительное кольцо	1
104B	4263183	Опорное кольцо	1
104C	4506420	Уплотнительное кольцо	1
105	0309461	Пробка	4
105A	4506428	Уплотнительное кольцо	1
110	0309462	Адаптер	3
110A	957366	Уплотнительное кольцо	1
111	957366	Уплотнительное кольцо	3
113	0309463	Пробка	4
114	0309464	Пластина	2
115	0309465	Адаптер	1
115A	957366	Уплотнительное кольцо	1
116	0309466	Пробка	2
119	0309467	Адаптер	2
120	0309468	Трубка в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
