Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI EX100

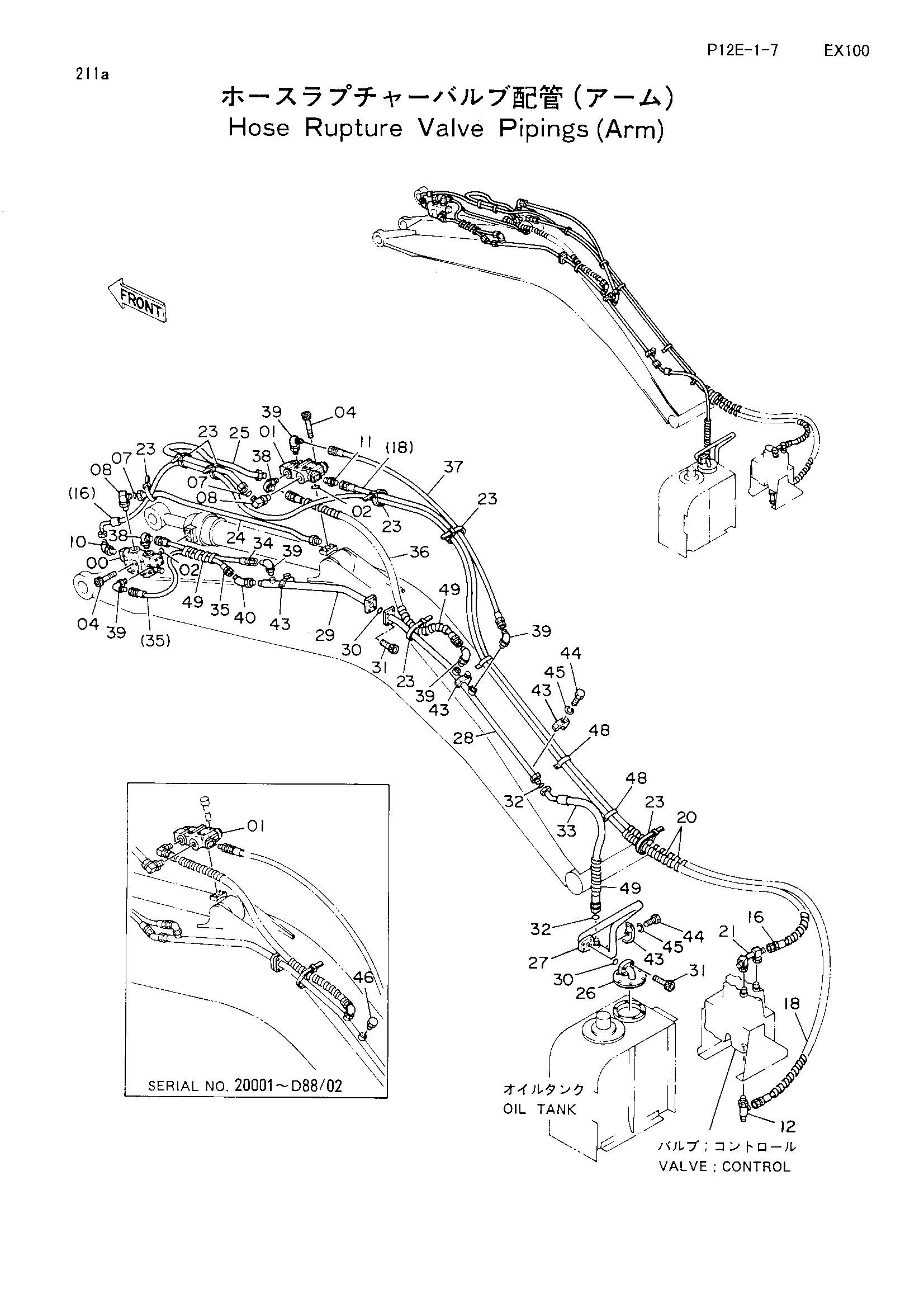

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206538 | Удерживающий клапан | 1 |
| 01 | 4204085 | Удерживающий клапан | 1 |
| 01 | 4230192 | Удерживающий клапан | 1 |
| 02 | A811030 | Уплотнительное кольцо | 2 |
| 04 | M341085 | Болт с внутренним шестигранником | 8 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4198799 | Угловой штуцер | 2 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 12 | 4205363 | Тройник | 1 |
| 16 | 4219364 замена: 4248627 | Нейлоновый шланг | 1 |
| 16 | 4248627 | Шланг | 1 |
| 18 | 4219366 замена: 4248626 | Нейлоновый шланг | 1 |
| 18 | 4248626 | Шланг | 1 |
| 20 | 4133527 | Защитный кожух | 8 |
| 21 | 8039605 | Трубка | 1 |
| 23 | 4055312 | Ленточный зажим | 10 |
| 24 | 8041523 | Трубка | 1 |
| 25 | 7019493 | Трубка | 1 |
| 26 | 8042969 | Крышка | 1 |
| 27 | 8043207 | Трубка | 1 |
| 28 | 8043208 | Трубка | 1 |
| 29 | 8043209 | Трубка | 1 |
| 30 | A811035 | Уплотнительное кольцо | 2 |
| 31 | M341240 | Болт с внутренним шестигранником | 8 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 33 | 4216494 | Шланг | 1 |
| 34 | 4217392 | Шланг | 1 |
| 35 | 4229830 | Шланг | 1 |
| 36 | 4229829 | Шланг | 1 |
| 37 | 4229831 | Шланг | 1 |
| 38 | 4219345 | Угловой штуцер | 2 |
| 39 | 4154672 | Угловой штуцер | 3 |
| 39 | 4154672 | Угловой штуцер | 5 |
| 40 | 4200326 | Угловой штуцер | 1 |
| 43 | 4190127 | Хомут трубки | 4 |
| 44 | J901265 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | 4174541 | Пробка | 1 |
| 48 | 4190292 | Зажим | 3 |
| 49 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
