Гидромотор (2/2) — HITACHI EX100

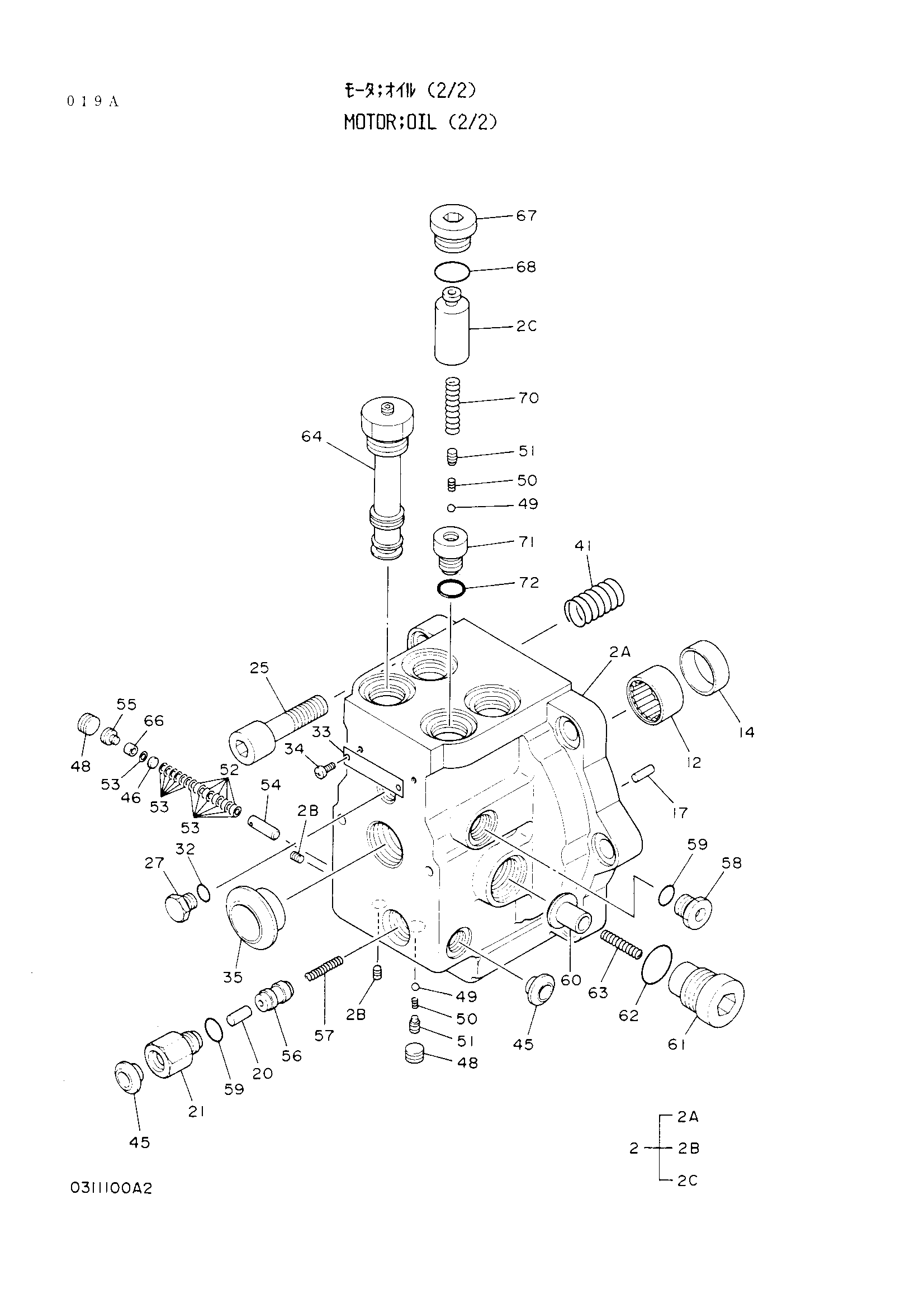

Заводская схема «Гидромотор (2/2)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199024 | Гидромотор (2/2) | 1 | |
| 2 | 0311302 | Крышка в сборе | 1 |
| 12 | 0224912 | Брг.неедле | 1 |
| 14 | 0311310 | Втулка | 1 |
| 17 | 0311313 | Палец | 3 |
| 20 | 0311314 | Палец | 1 |
| 21 | 0311315 | Пробка | 1 |
| 25 | 0311318 | Болт с внутренним шестигранником | 6 |
| 27 | 0311319 | Пробка | 1 |
| 32 | 957366 | Уплотнительное кольцо | 1 |
| 41 | 0311325 | Пружина | 8 |
| 46 | 0311326 | Фильтр | 1 |
| 48 | 94-2011 | Пробка | 2 |
| 49 | 0311327 | Стальной шарик | 3 |
| 50 | 0311328 | Пружина | 3 |
| 51 | 0311329 | Направляющая пружины | 3 |
| 52 | 0311330 | Дроссель | 5 |
| 53 | 0311331 | Шайба | 13 |
| 54 | 0311332 | Корпус | 1 |
| 55 | 0311333 | Установочный винт | 1 |
| 56 | 0311334 | Клапан | 1 |
| 57 | 0311335 | Пружина | 1 |
| 58 | 0311336 | Пробка | 2 |
| 59 | 4509180 | Уплотнительное кольцо | 3 |
| 60 | 0111711 | Тарельчатый клапан | 2 |
| 61 | 0224411 | Пробка | 2 |
| 62 | 0111715 | Уплотнительное кольцо | 2 |
| 63 | 0311337 | Пружина | 2 |
| 64 | 4206608 | Предохранительный клапан | 2 |
| 66 | 0311339 | Шайба | 1 |
| 67 | 0159710 | Пробка | 2 |
| 68 | 0111809 | Уплотнительное кольцо | 2 |
| 70 | 0311340 | Пружина | 2 |
| 71 | 0311341 | Пробка | 2 |
| 72 | 4140470 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
