Гусеничная рама — HITACHI EX100

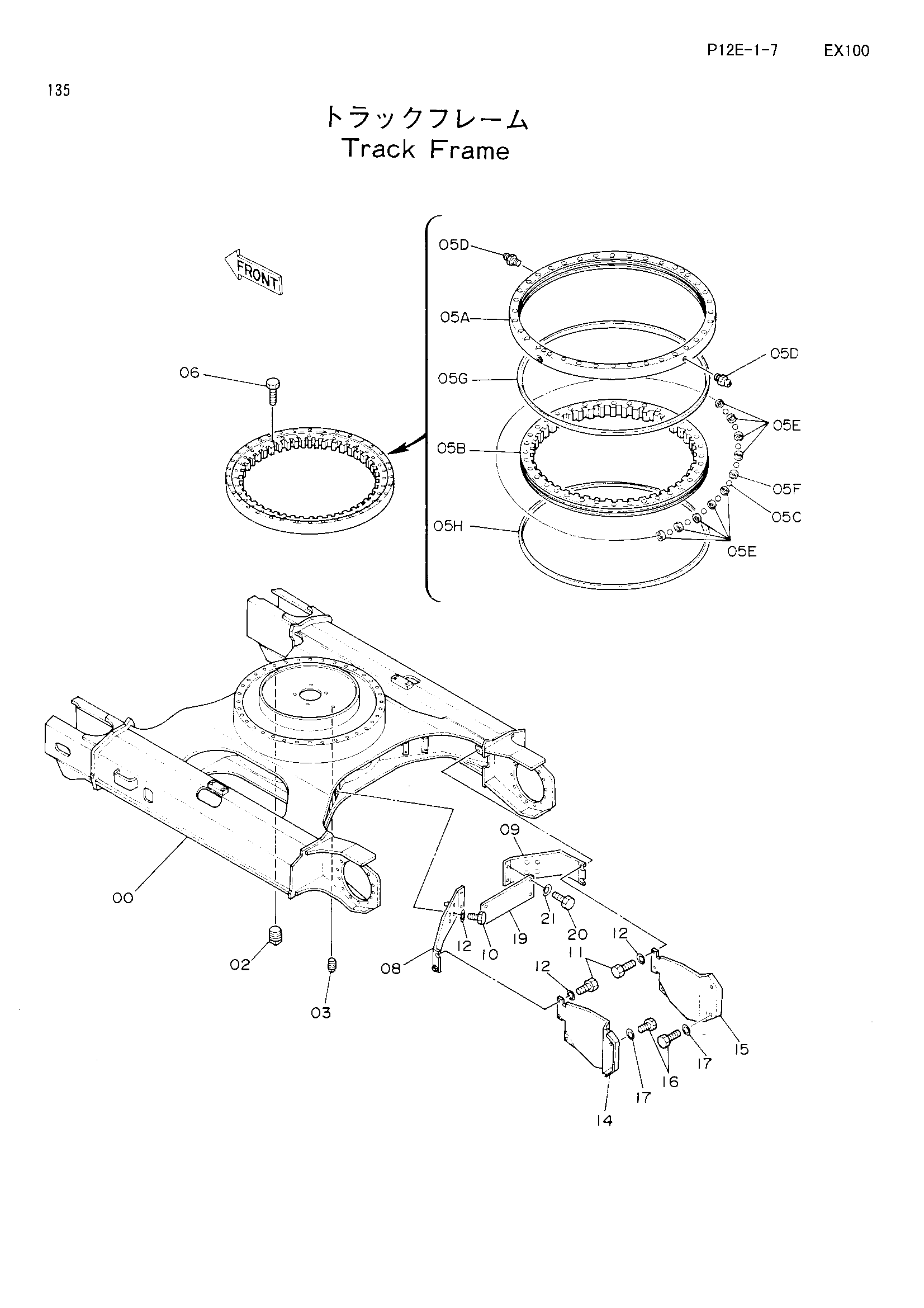

Заводская схема «Гусеничная рама» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6007754 | Гусеничная рама | 1 |
| 02 | J75214 | Пробка | 1 |
| 03 | 94-2024 | Пробка | 1 |
| 05A-H | 6008417 замена: 9098995 | Подшипник. свингкиркл в сборе | 1 |
| 05A-H | 9098995 | Подшипник. свингкиркл в сборе | 1 |
| 05C | 4127741 | Шарик (1=109 детали) | 1 |
| 05D | J75481 | Штуцер | 2 |
| 05E | 4127708 | Опора | 99 |
| 05F | 4127707 | Опора | 10 |
| 05G | 4188127 | Уплотнение | 1 |
| 05H | 4188128 | Уплотнение | 1 |
| 06 | J931600 | Болт | 36 |
| 08 | 8038064 | Крышка | 1 |
| 09 | 8038063 | Крышка | 1 |
| 10 | J901255 | Болт | 4 |
| 11 | J901225 | Болт | 4 |
| 12 | 449490 | Шайба | 8 |
| 14 | 2022900 | Крышка | 1 |
| 15 | 2022901 | Крышка | 1 |
| 16 | J901225 | Болт | 6 |
| 17 | 449490 | Шайба | 6 |
| 19 | 4200038 | Крышка | 1 |
| 20 | J901225 | Болт | 4 |
| 21 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
