Гидромотор (ход) — HITACHI EX100

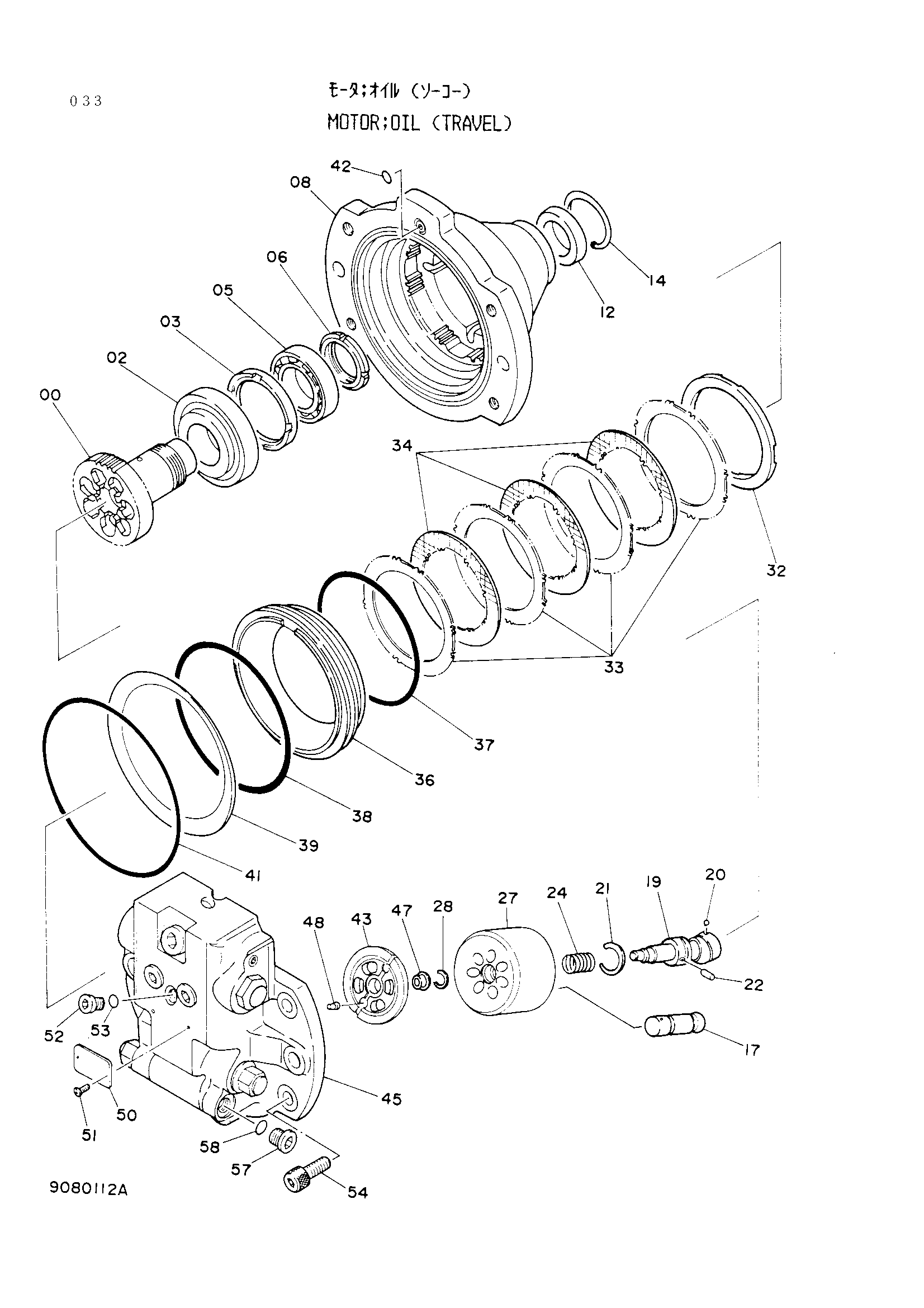

Заводская схема «Гидромотор (ход)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9080112 | Гидромотор | 1 | |
| 00 | 2021884 | Дисковый дривинг | 1 |
| 02 | 4180787 | Роликовый подшипник | 1 |
| 03 | 4227551 | Проставка | 1 |
| 05 | 4198954 | Роликовый подшипник | 1 |
| 06 | 4180790 | Гайка подшипник. | 1 |
| 08 | 1012660 | Корпус гидромотор | 1 |
| 12 | 4180789 | Масляное уплотнение | 1 |
| 14 | 4069898 | Стопорное кольцо | 1 |
| 17 | 9725980 | Поршень | 7 |
| 19 | 9725076 | Вал центральный | 1 |
| 20 | 4184779 | Шарик | 1 |
| 21 | 4184949 | Стопорное кольцо | 1 |
| 22 | 4198956 | Палец | 1 |
| 24 | 4180786 | Пружина сжатия | 1 |
| 27 | 3033765 | Ротор | 1 |
| 28 | 4188858 | Стопорное кольцо | 1 |
| 32 | 4179342 | Проставка | 1 |
| 33 | 3033493 | Пластина | 4 |
| 34 | 3033494 | Пластина фрикционный | 3 |
| 36 | 3033492 | Поршень | 1 |
| 37 | 4179343 замена: 4252402 | Д-ринг | 1 |
| 37 | 4252402 | Д-ринг | 1 |
| 38 | 4181548 замена: 4232766 | Д-ринг | 1 |
| 38 | 4232766 | Д-ринг | 1 |
| 39 | 3033310 | Тарельчатая пружина | 1 |
| 41 | 4174183 | Уплотнительное кольцо | 1 |
| 42 | 4506415 | Уплотнительное кольцо | 1 |
| 43 | 3041415 | Пластина клапан | 1 |
| 45 | 9080510 | Тормозной клапан | 1 |
| 47 | 4180781 | Втулка | 1 |
| 48 | 4177927 | Установочный штифт | 2 |
| 50 | 3044435 | Информационная табличка | 1 |
| 51 | M492564 | Приводной винт | 2 |
| 52 | 4208977 | Пробка | 1 |
| 53 | 957366 | Уплотнительное кольцо | 1 |
| 54 | M341436 | Болт с внутренним шестигранником | 4 |
| 57 | 4217653 | Пробка | 1 |
| 58 | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
