Удерживающий клапан — HITACHI EX100

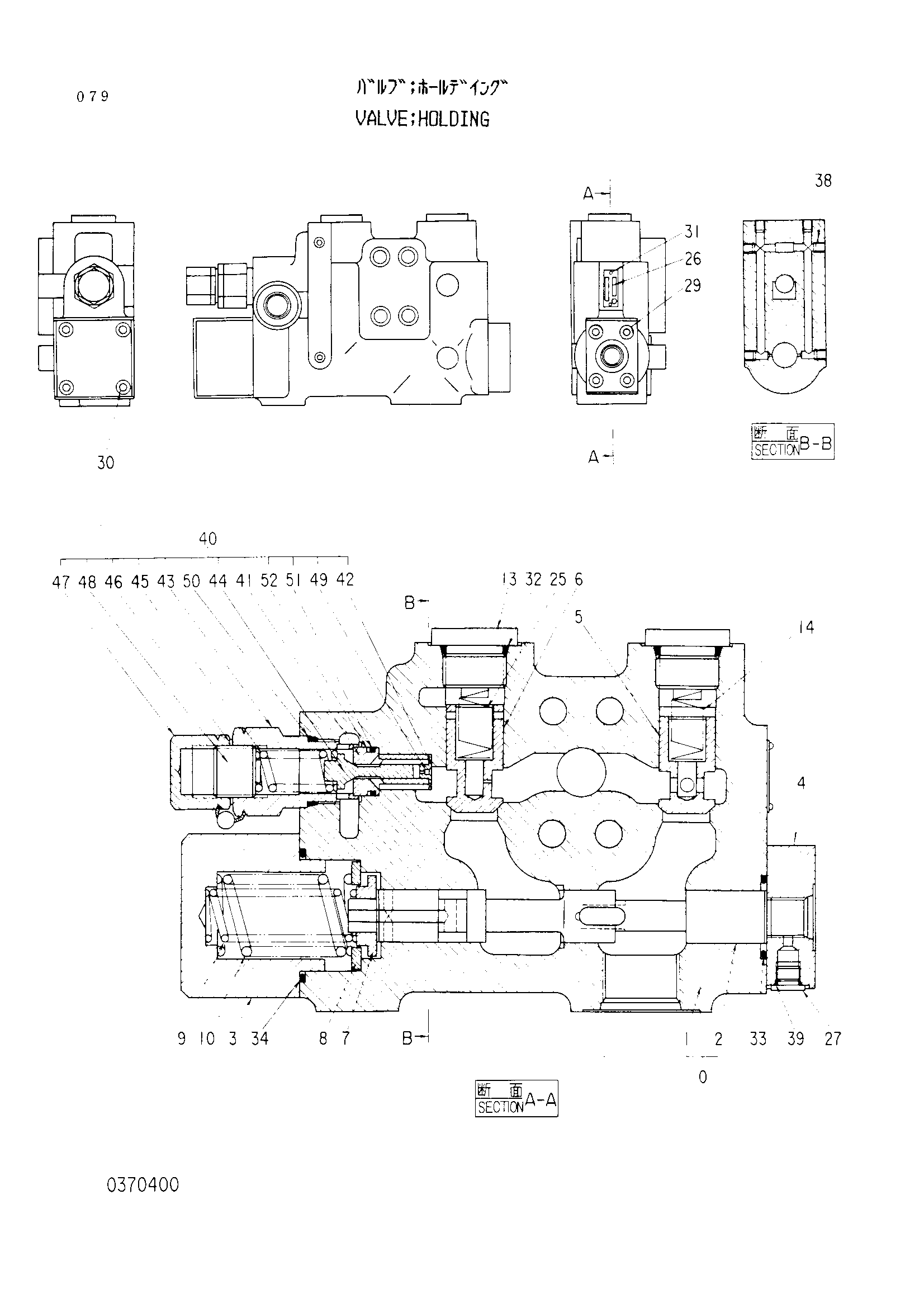

Заводская схема «Удерживающий клапан» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4230192 | Удерживающий клапан | 1 | |
| 0 | 0370401 | Корпус дополнительный в сборе | 1 |
| 3 | 0370402 | Крышка пружина | 1 |
| 4 | 0370403 | Крышка | 1 |
| 5 | 0370404 | Плунжер | 1 |
| 6 | 0370405 | Плунжер | 1 |
| 7 | 0370406 | Держатель пружина | 1 |
| 8 | 0370407 | Проставка | 1 |
| 9 | 0370408 | Пружина | 1 |
| 10 | 0370409 | Пружина | 1 |
| 13 | 0343608 | Пробка | 2 |
| 14 | 0343609 | Пружина | 1 |
| 25 | 0370302 | Пружина | 1 |
| 27 | 0343512 | Пробка | 1 |
| 29 | 0370410 | Болт с внутренним шестигранником | 4 |
| 30 | 0339113 | Болт | 4 |
| 31 | 0208717 | Приводной винт | 2 |
| 32 | 4506424 | Уплотнительное кольцо | 2 |
| 33 | A811030 | Уплотнительное кольцо | 1 |
| 34 | A811050 | Уплотнительное кольцо | 1 |
| 38 | 0343514 | Пробка | 6 |
| 39 | 4506408 | Уплотнительное кольцо | 1 |
| 40 | 0370411 | Предохранительный дополнительный в сборе | 1 |
| 50 | 4502456 | Уплотнительное кольцо | 1 |
| 51 | 4163873 | Уплотнительное кольцо | 1 |
| 52 | 4163874 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
