Гидроцилиндр рукояти — HITACHI EX100

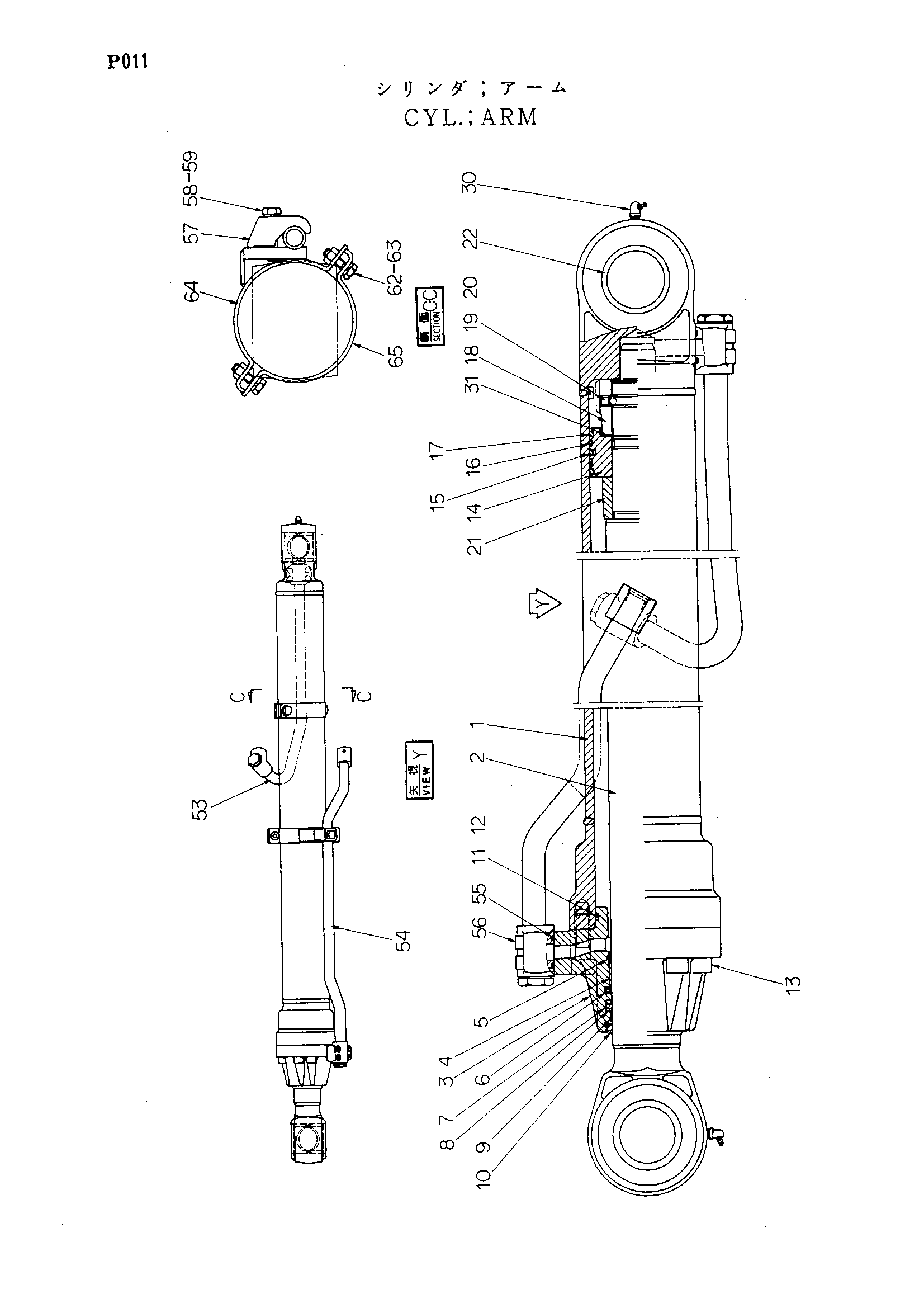

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4210533 | Гидроцилиндр рукояти | 1 | |
| 1-31 | 4218858 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0334101 | Труба гидроцилиндра | 1 |
| 2 | 0310902 | Шток поршня | 1 |
| 3 | 0310903 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0309305 | Кольцо | 1 |
| 7 | 0208605 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0309306 | Кольцо | 1 |
| 10 | 0208607 | Грязесъёмное кольцо | 1 |
| 11 | A811110 | Уплотнительное кольцо | 1 |
| 12 | 0310904 | Опорное кольцо | 1 |
| 13 | 0310905 | Болт с внутренним шестигранником | 8 |
| 14 | 0310906 | Поршень | 1 |
| 15 | 0225614 | Уплотнительное кольцо | 1 |
| 16 | 0310907 | Кольцо | 2 |
| 17 | 0310908 | Кольцо | 2 |
| 18 | 0309010 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0310909 | Амортизирующий подшипник | 1 |
| 22 | 0174403 | Втулка | 2 |
| 30 | J75581 | Штуцер | 2 |
| 31 | 0309013 | Регулировочная шайба | 1 |
| 53 | 0334102 | Трубка | 1 |
| 54 | 0334103 | Трубка | 1 |
| 55 | 4506430 | Уплотнительное кольцо | 2 |
| 56 | 0309019 | Болт с внутренним шестигранником | 8 |
| 57 | 0309021 | Хомут трубки | 2 |
| 58 | 0309022 | Болт | 2 |
| 59 | A590912 | Пружинная шайба | 2 |
| 62 | 0178820 | Болт | 4 |
| 63 | A590910 | Пружинная шайба | 4 |
| 64 | 0327705 | Лента | 2 |
| 65 | 0327704 | Лента | 2 |
| 100 | 4206344 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
