Масляный радиатор трубопроводы (2) — HITACHI EX100

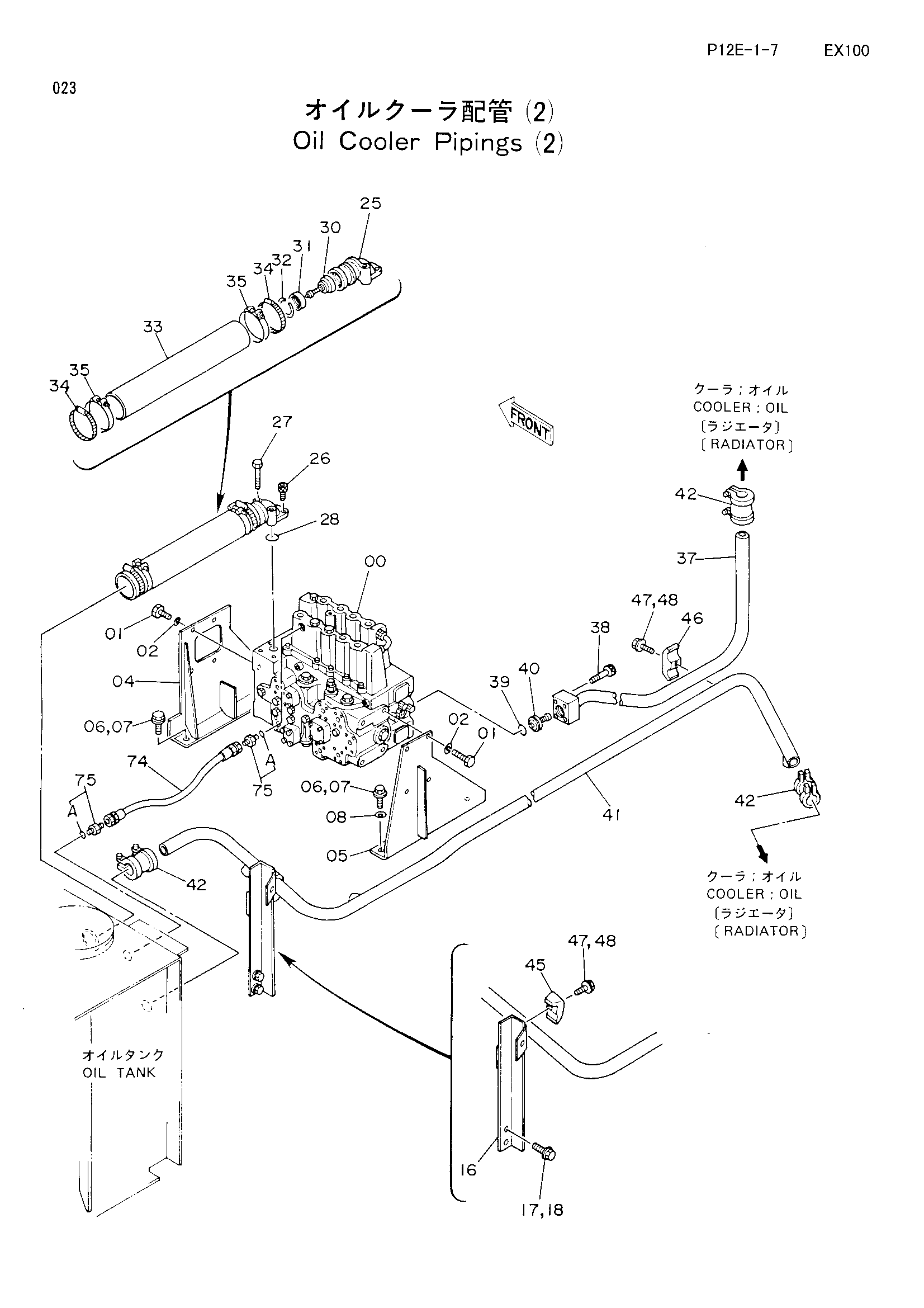

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4187135 | Гидрораспределитель | 1 |
| 00 | 4224895 | Гидрораспределитель | 1 |
| 01 | J901430 | Болт | 8 |
| 02 | A590914 | Пружинная шайба | 8 |
| 04 | 8037416 | Кронштейн | 1 |
| 05 | 8037415 | Кронштейн | 1 |
| 06 | J011235 | Болт с шайбой | 4 |
| 06 | J901235 замена: J011235 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4086891 | Шайба | 2 |
| 16 | 9725241 | Опора | 1 |
| 17 | J011235 | Болт с шайбой | 2 |
| 17 | J901235 замена: J011235 | Болт | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 25 | 2021613 | Коллектор | 1 |
| 26 | M341022 | Болт с внутренним шестигранником | 2 |
| 27 | M341065 | Болт с внутренним шестигранником | 2 |
| 28 | A811035 | Уплотнительное кольцо | 1 |
| 30 | 4188627 | Клапан | 1 |
| 31 | 4188628 | Кольцо | 1 |
| 32 | 991721 | Стопорное кольцо | 1 |
| 33 | 4098558 | Резиновый шланг | 1 |
| 34 | 4504491 | Хомут шланга | 2 |
| 35 | 4156850 замена: 4263764 | Хомут шланга | 2 |
| 35 | 4263764 | Хомут шланга | 2 |
| 37 | 9725243 | Обратная трубка | 1 |
| 38 | M341056 | Болт с внутренним шестигранником | 4 |
| 39 | 4203137 | Уплотнительное кольцо | 1 |
| 40 | 4202625 | Клапан | 1 |
| 41 | 8035499 | Обратная трубка | 1 |
| 42 | 4071213 | Муфта | 3 |
| 45 | 4190127 | Хомут трубки | 1 |
| 46 | 4189860 | Хомут трубки | 1 |
| 47 | J011265 | Болт с шайбой | 2 |
| 47 | J901265 замена: J011265 | Болт | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 74 | 4203010 | Нейлоновый шланг | 1 |
| 75 | 4200465 | Адаптер | 2 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
