Крышка (1) — HITACHI EX100

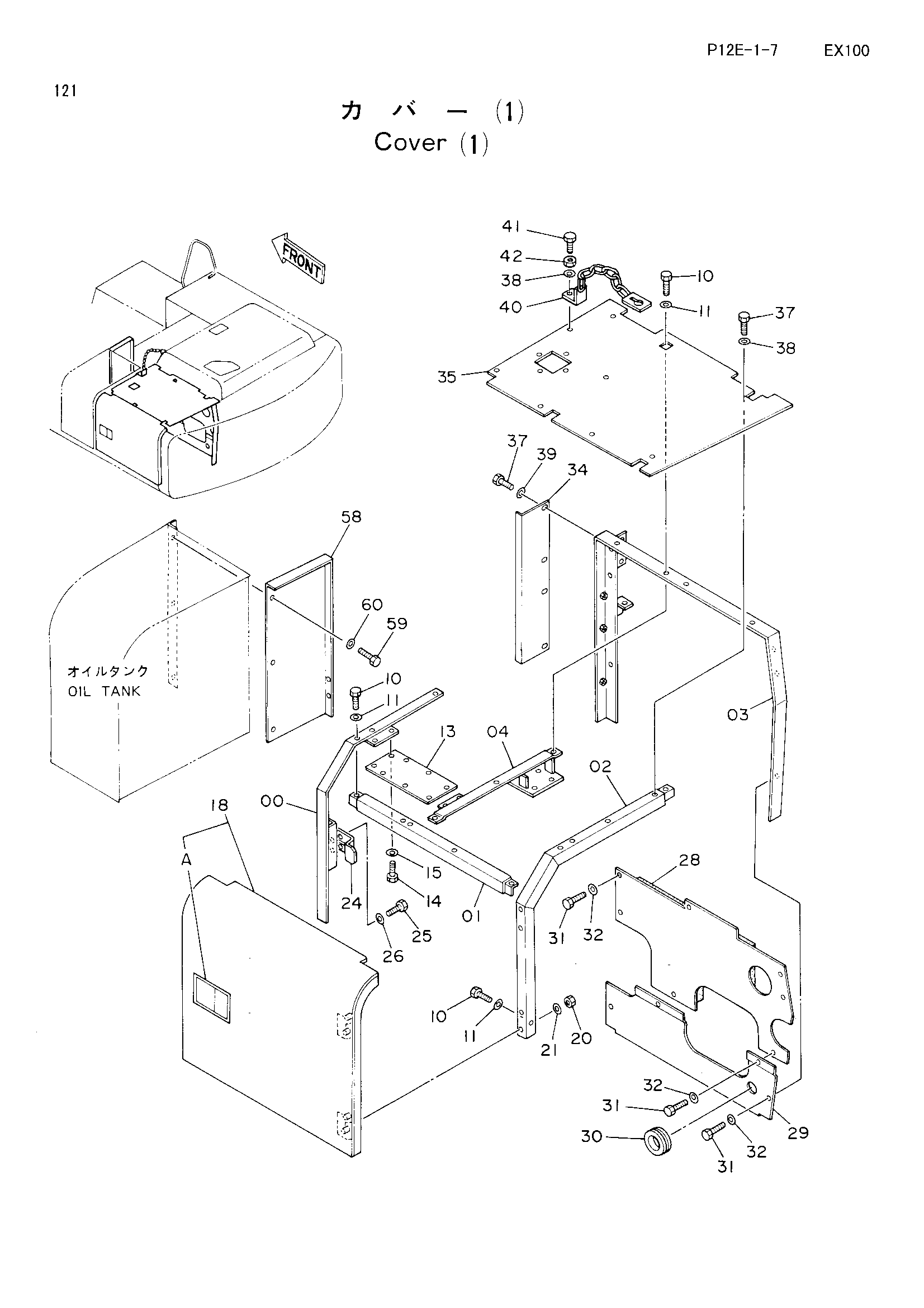

Заводская схема «Крышка (1)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035760 | Опора | 1 |
| 01 | 9725443 | Опора | 1 |
| 02 | 8035762 | Опора | 1 |
| 03 | 7017354 | Опора | 1 |
| 04 | 8037307 | Опора | 1 |
| 10 | J901225 | Болт | 11 |
| 11 | A590112 | Шайба | 11 |
| 13 | 4189738 | Пластина | 1 |
| 14 | J901020 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 18 | 6007857 | Дверь | 1 |
| 18A | 7017862 | Блокировка в сборе | 1 |
| 20 | J950012 | Гайка | 4 |
| 21 | A590112 | Шайба | 4 |
| 24 | 4188492 | Ограничитель | 1 |
| 25 | J901225 | Болт | 2 |
| 26 | A590112 | Шайба | 2 |
| 28 | 8036620 | Крышка | 1 |
| 29 | 3036443 | Крышка | 1 |
| 30 | 4124915 | Резиновая втулка | 1 |
| 31 | J901225 | Болт | 10 |
| 32 | 449490 | Шайба | 10 |
| 34 | 4189740 | Крышка | 1 |
| 35 | 8035764 | Крышка | 1 |
| 37 | J901225 | Болт | 13 |
| 38 | A590112 | Шайба | 10 |
| 39 | 449490 | Шайба | 4 |
| 40 | 9725452 | Замок | 1 |
| 41 | J901245 | Болт | 1 |
| 42 | J950012 | Гайка | 1 |
| 58 | 4204023 | Крышка | 1 |
| 59 | J901225 | Болт | 5 |
| 60 | 449490 | Шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
