Масляный радиатор трубопроводы (1) — HITACHI EX100

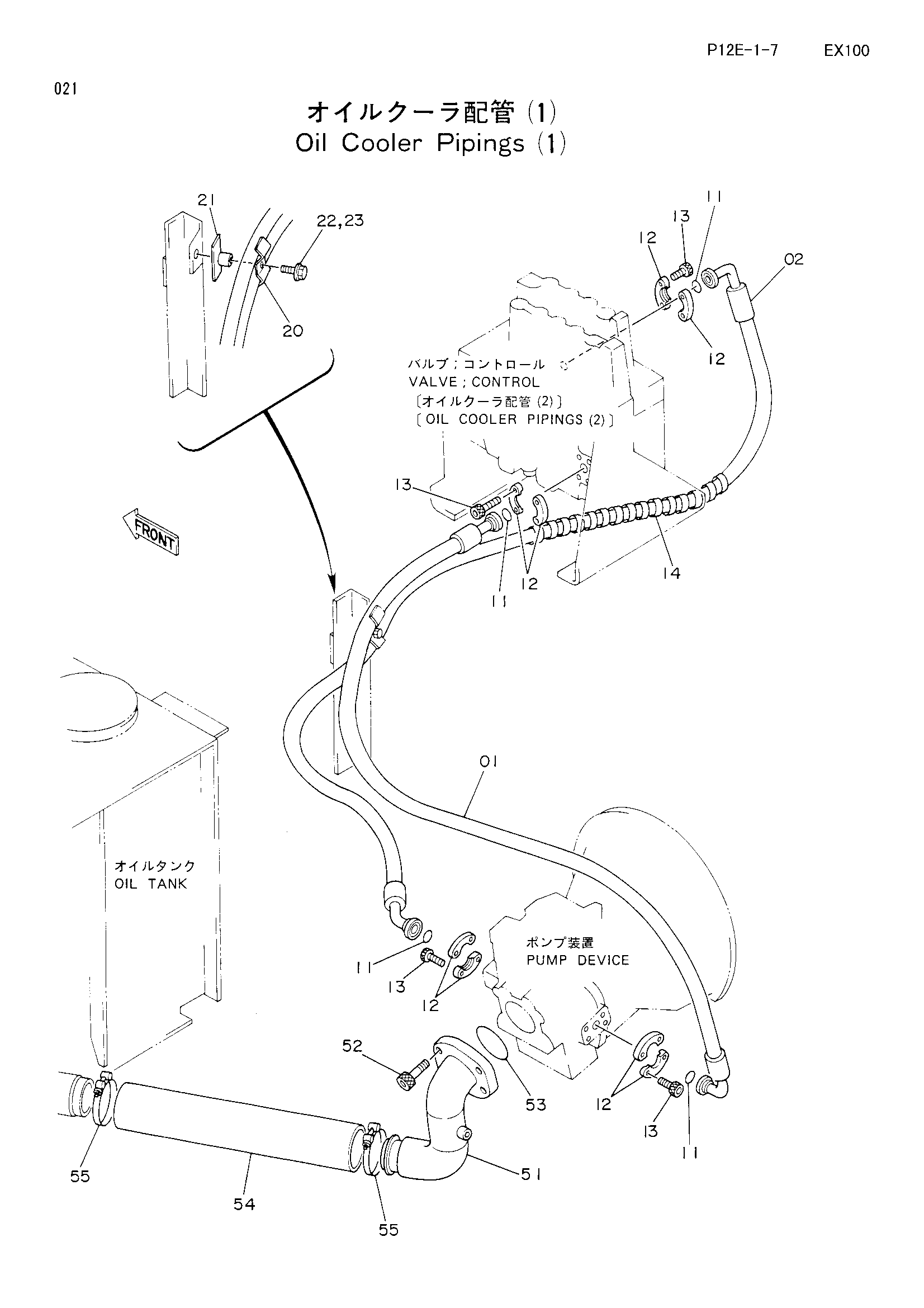

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200439 | Шланг | 1 |
| 02 | 4200440 | Шланг | 1 |
| 11 | 971489 | Уплотнительное кольцо | 4 |
| 12 | 986910 | Разъёмный фланец | 8 |
| 13 | M341030 | Болт с внутренним шестигранником | 16 |
| 14 | 4044420 | Защитный кожух | 1 |
| 20 | 4202103 | Хомут | 1 |
| 21 | 9727633 | Хомут | 1 |
| 22 | J011255 | Болт с шайбой | 1 |
| 22 | J901250 замена: J901255 | Болт | 1 |
| 22 | J901255 замена: J011255 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 51 | 8035501 | Всасывающая трубка | 1 |
| 52 | M341640 | Болт с внутренним шестигранником | 4 |
| 52 | M341645 замена: M341640 | Болт с внутренним шестигранником | 4 |
| 53 | A811085 | Уплотнительное кольцо | 1 |
| 54 | 4120314 | Резиновый шланг | 1 |
| 55 | 4152704 замена: 4263765 | Хомут шланга | 2 |
| 55 | 4263765 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
