Грейфер ковш — HITACHI EX100

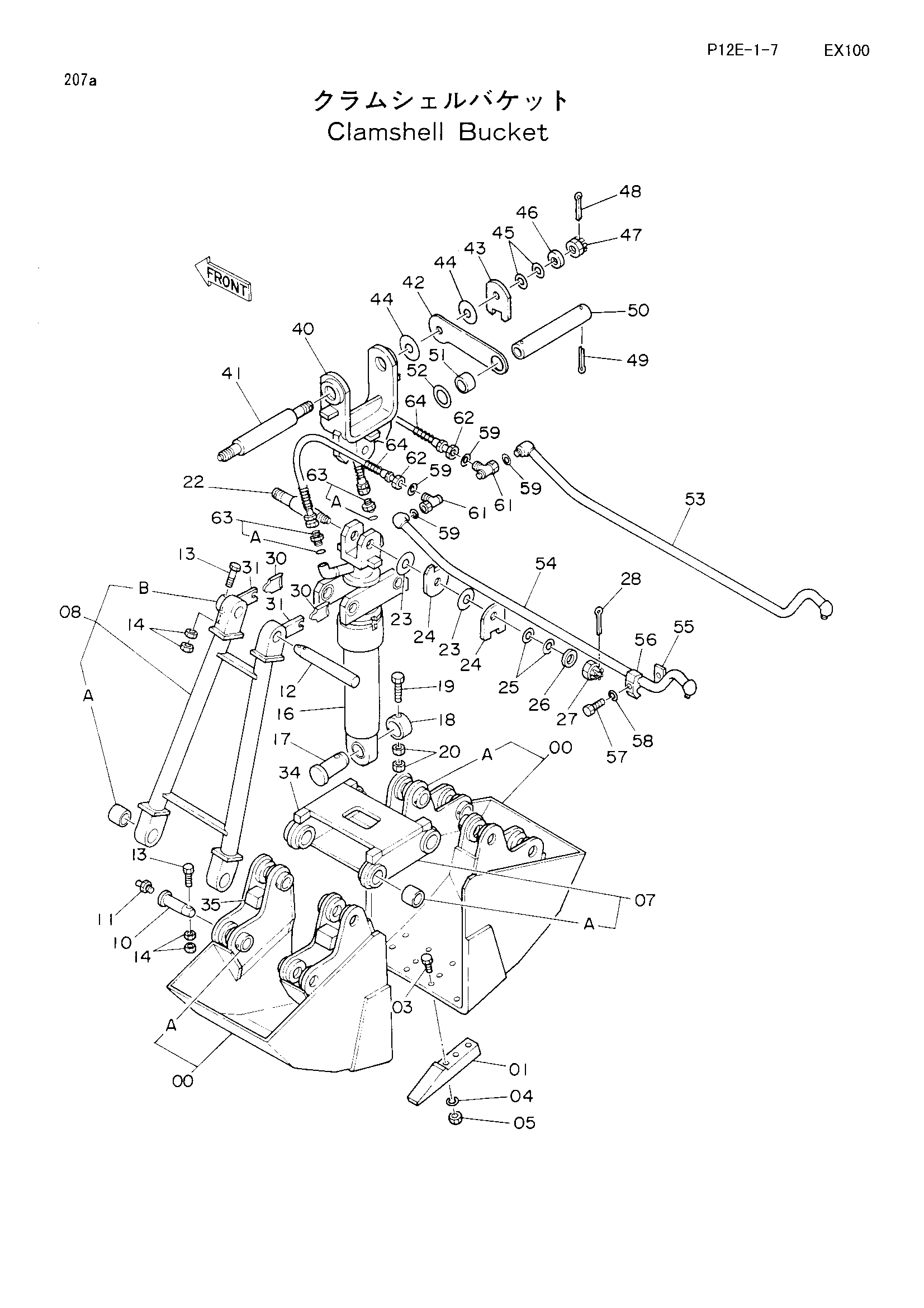

Заводская схема «Грейфер ковш» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9020913	Схелл (с проставка)	2
00A	498672	Проставка	4
01	452632	Зуб	6
03	447167	Болт	18
04	A590922	Пружинная шайба	18
05	452064	Гайка	18
07	9020914	Рама (с втулка)	1
07A	443976	Втулка	4
08	9020915	Стойка в сборе	2
08A	443976	Втулка	2
08B	498672	Проставка	1
10	316694	Палец	8
11	J75481	Штуцер	8
12	452066	Палец	2
13	M121290	Болт	10
14	M511210	Гайка	20
16	4207441	Гидроцилиндр. грейфер	1
17	4155711	Палец	1
18	4076157	Ограничитель	1
19	M121602	Болт	1
20	M511613	Гайка	2
22	455064	Палец	1
23	455060	Дисковый	4
24	455062	Рычаг	4
25	452073	Пружина флусх	4
26	452074	Шайба	2
27	452077	Корончатая гайка	2
28	A768080	Шплинт	2
30	452075	Рычаг	2
31	452076	Рычаг	2
34	492271	Ограничитель	4
35	492272	Ограничитель	4
40	8039644	Тяга	1
41	4158871	Палец	1
42	4208680	Рычаг	2
43	455062	Рычаг	2
44	455060	Дисковый	4
45	452073	Пружина флусх	4
46	452074	Шайба	2
47	452077	Корончатая гайка	2
48	A768080	Шплинт	2
49	A768000	Шплинт	2
50	4158872	Трубка	1
51	4158873	Проставка	2
52	4075356	Шайба	2
53	8039615	Трубка	1
54	8039614	Трубка	1
55	4137298	Седло винта	4
56	4190125	Хомут трубки	4
57	J901250	Болт	4
58	A590912	Пружинная шайба	4
59	4138938	Уплотнительное кольцо	4
60	4506418	Уплотнительное кольцо	2
61	4208678	Соединение свивел	2
62	4207989	Шланг	2
63	4042032	Адаптер	2
64	4053607	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
