Кабина (6) — HITACHI EX100

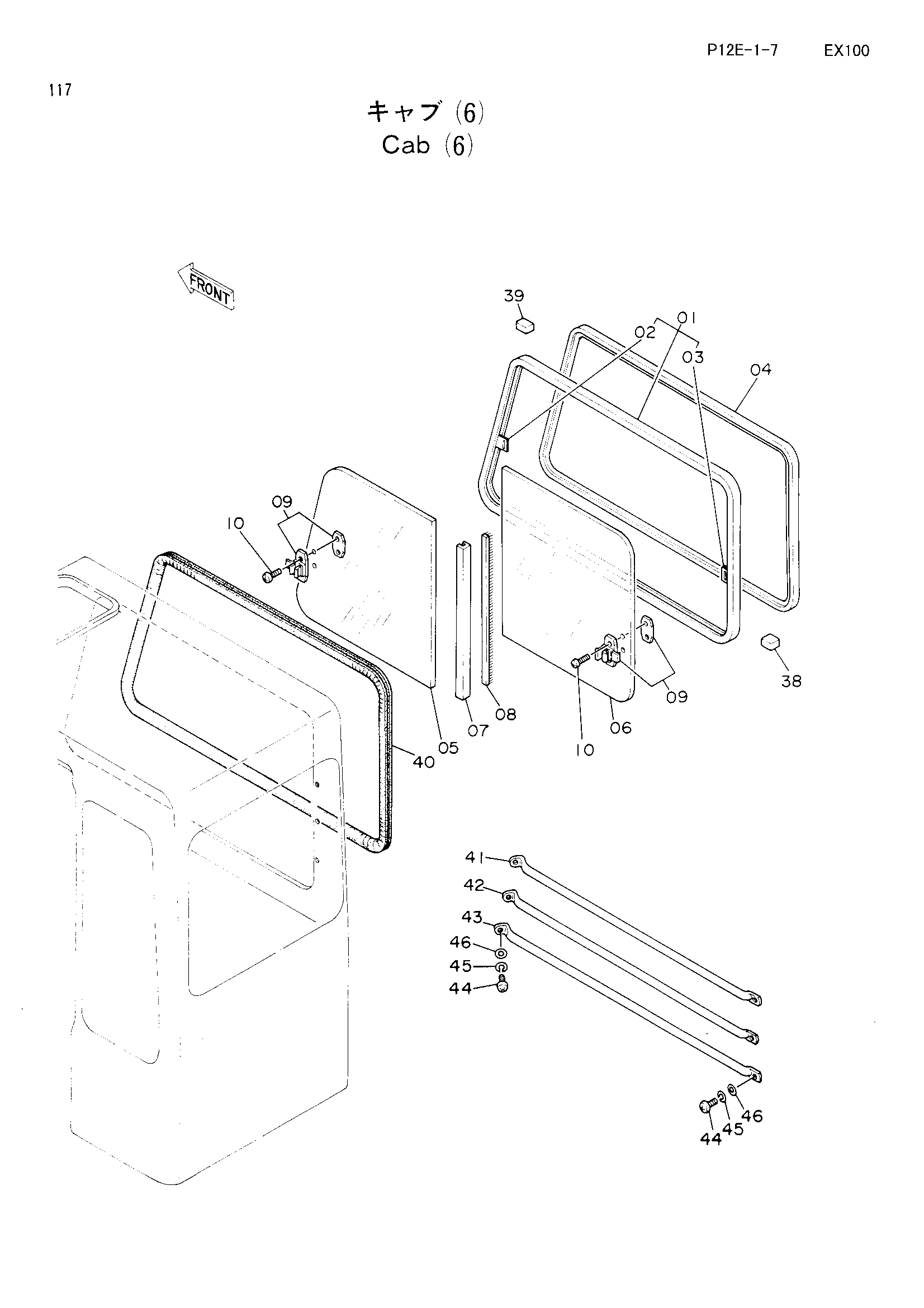

Заводская схема «Кабина (6)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204634 | Рамка окна | 1 |
| 01-10 | 4204566 | Окно в сборе | 1 |
| 02 | 4147892 | Защёлка | 1 |
| 03 | 4147893 | Защёлка | 1 |
| 04 | 4204635 | Гласс-рун | 1 |
| 05 | 4204636 | Стекло | 1 |
| 06 | 4204637 | Стекло | 1 |
| 07 | 4204638 | Рамка окна | 1 |
| 08 | 4204639 замена: 4231414 | Веатхер стрип | 1 |
| 08 | 4231414 | Веатхер стрип | 1 |
| 09 | 4141713 | Замок | 2 |
| 10 | 4219753 | Винт | 4 |
| 38 | 4147896 | Проставка | 9 |
| 39 | 4204567 | Проставка | 3 |
| 40 | 4147897 | Велт | 1 |
| 41 | 4204568 | Защитный кожух | 1 |
| 42 | 4204569 | Защитный кожух | 1 |
| 43 | 4204570 | Защитный кожух | 1 |
| 44 | M430820 | Винт | 6 |
| 45 | A590908 | Пружинная шайба | 6 |
| 46 | A590108 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
