Передний трубопроводы <смещаемый стрела> — HITACHI EX100

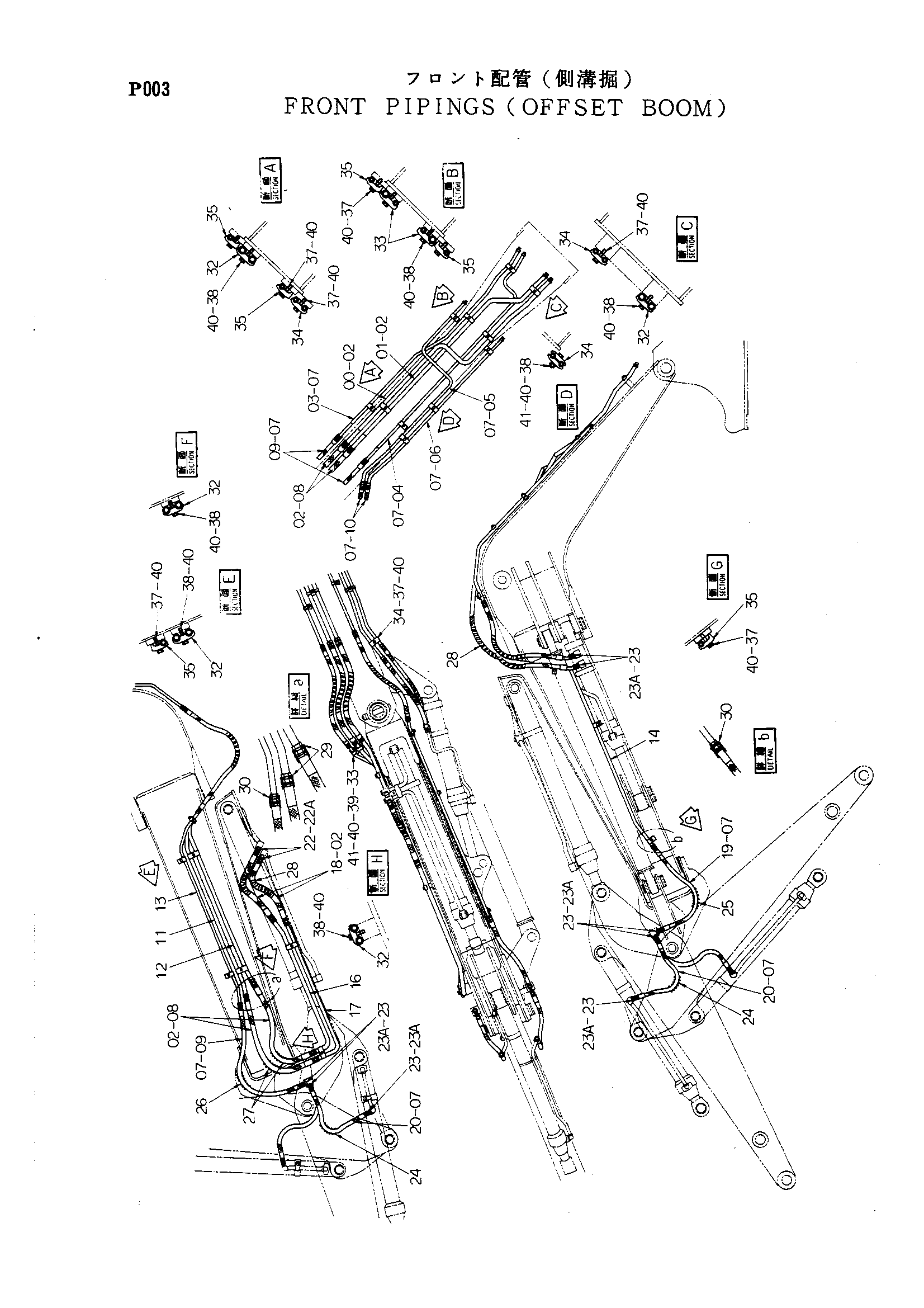

Заводская схема «Передний трубопроводы <смещаемый стрела>» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8040458 | Трубка | 1 |
| 01 | 8040461 | Трубка | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 14 |
| 03 | 8040459 | Трубка | 1 |
| 04 | 8040460 | Трубка | 1 |
| 05 | 8040545 | Трубка | 1 |
| 06 | 8040546 | Трубка | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 20 |
| 08 | 4207383 | Шланг | 4 |
| 09 | 4214425 | Шланг | 3 |
| 10 | 4214427 | Шланг | 2 |
| 11 | 8040550 | Трубка | 1 |
| 12 | 8040551 | Трубка | 1 |
| 13 | 8040552 | Трубка | 1 |
| 14 | 8038988 | Трубка | 1 |
| 16 | 8040600 | Трубка | 1 |
| 17 | 8040601 | Трубка | 1 |
| 18 | 4200475 | Шланг | 2 |
| 19 | 4205337 | Шланг | 1 |
| 20 | 4207382 | Шланг | 2 |
| 22 | 4189619 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4189602 | Адаптер | 8 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4053608 | Защитный кожух | 2 |
| 25 | 4214448 | Защита шланга | 1 |
| 26 | 4214449 | Защита шланга | 1 |
| 27 | 4214450 | Защита шланга | 2 |
| 28 | 4044420 | Защитный кожух | 6 |
| 29 | 4203220 | Шайба | 4 |
| 30 | 4073051 | Шайба | 2 |
| 32 | 4189859 | Хомут трубки | 6 |
| 33 | 4141806 | Хомут трубки | 4 |
| 34 | 4189858 | Хомут трубки | 5 |
| 35 | 4190125 | Хомут трубки | 9 |
| 37 | J901250 | Болт | 12 |
| 38 | J901255 | Болт | 9 |
| 39 | J901260 | Болт | 1 |
| 40 | A590912 | Пружинная шайба | 22 |
| 41 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
