Бортовой редуктор — HITACHI EX100

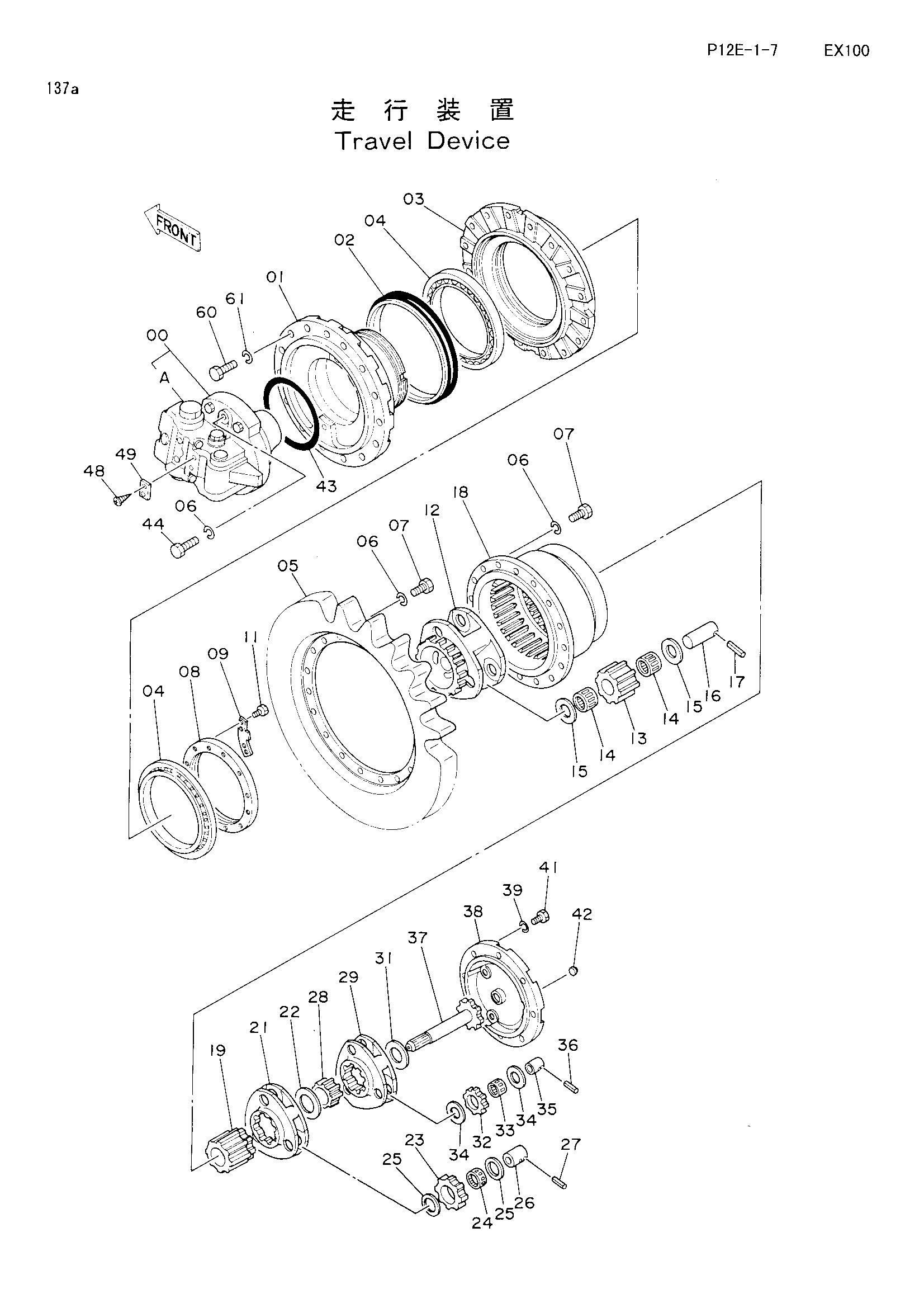

Заводская схема «Бортовой редуктор» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9066006 | Гидромотор | 1 |
| 00 | 9080112 замена: 9080113 | Гидромотор | 1 |
| 00 | 9080113 | Гидромотор | 1 |
| 00-44 | 9065934 | Бортовой редуктор в сборе | 2 |
| 00-44 | 9080068 замена: 9096481 | Бортовой редуктор в сборе | 2 |
| 00-49 | 9096481 | Бортовой редуктор в сборе | 2 |
| 00A | 9066005 | Тормозной клапан | 1 |
| 00A | 9080510 замена: 9080511 | Тормозной клапан | 1 |
| 00A | 9080511 | Тормозной клапан | 1 |
| 01 | 1009905 | Корпус | 1 |
| 02 | 4179741 | Комплект уплотнений | 1 |
| 03 | 1009401 | Фланец | 1 |
| 04 | 4178201 замена: 4240716 | Роликовый подшипник | 2 |
| 04 | 4178201 | Роликовый подшипник | 2 |
| 04 | 4240716 | Роликовый подшипник | 2 |
| 04 | 4240716 | Роликовый подшипник | 2 |
| 05 | 1010325 | Звёздочка | 1 |
| 06 | A590916 | Пружинная шайба | 34 |
| 07 | J931640 | Болт | 32 |
| 08 | 3033234 | Гайка | 1 |
| 09 | 4178862 | Стопорная пластина | 1 |
| 11 | J901020 | Болт | 2 |
| 12 | 1009808 | Водило | 1 |
| 13 | 3034195 | Планетарная шестерня | 3 |
| 14 | 4183108 | Игольчатый подшипник | 6 |
| 15 | 4196487 | Упорная пластина | 6 |
| 16 | 4183107 | Палец | 3 |
| 17 | 4144020 | Пружинный штифт | 3 |
| 18 | 1010014 | Коронная шестерня | 1 |
| 19 | 3033236 | Солнечная шестерня | 1 |
| 21 | 2021634 | Водило | 1 |
| 22 | 4187683 | Проставка | 1 |
| 23 | 3033238 | Планетарная шестерня | 3 |
| 24 | 4113606 | Игольчатый подшипник | 3 |
| 25 | 4196489 | Упорная пластина | 6 |
| 26 | 4178203 | Палец | 3 |
| 27 | 4173093 | Пружинный штифт | 3 |
| 28 | 3033235 | Солнечная шестерня | 1 |
| 29 | 2022129 | Водило | 1 |
| 29 | 2025957 | Водило | 1 |
| 31 | 4178208 | Проставка | 1 |
| 31 | 4187683 | Проставка | 1 |
| 32 | 3034194 | Планетарная шестерня | 3 |
| 32 | 3041960 | Планетарная шестерня | 3 |
| 33 | 4177007 | Игольчатый подшипник | 3 |
| 34 | 4192910 | Упорная пластина | 6 |
| 35 | 4178202 | Палец | 3 |
| 36 | 4169566 | Пружинный штифт | 3 |
| 37 | 2022128 | Вал проп. | 1 |
| 37 | 2025958 | Вал проп. | 1 |
| 37 | 2028644 | Вал проп. | 1 |
| 38 | 2022681 замена: 2025960 | Крышка | 1 |
| 38 | 2025959 замена: 94-2023 | Крышка | 1 |
| 38 | 2025960 | Крышка | 1 |
| 39 | A590912 | Пружинная шайба | 8 |
| 41 | M221228 | Болт | 8 |
| 42 | 4245797 | Пробка | 3 |
| 42 | 4245797 | Пробка | 3 |
| 42 | 94-2013 | Пробка | 2 |
| 42 | 94-2013 замена: 4245797 | Пробка | 3 |
| 42 | 94-2013 | Пробка | 3 |
| 43 | 4092970 | Уплотнительное кольцо | 1 |
| 44 | J931670 | Болт | 2 |
| 48 | M492564 | Приводной винт | 2 |
| 49 | 3053559 | Информационная табличка | 1 |
| 60 | J931665 | Болт | 28 |
| 61 | A590916 | Пружинная шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
