Двигатель — HITACHI EX100

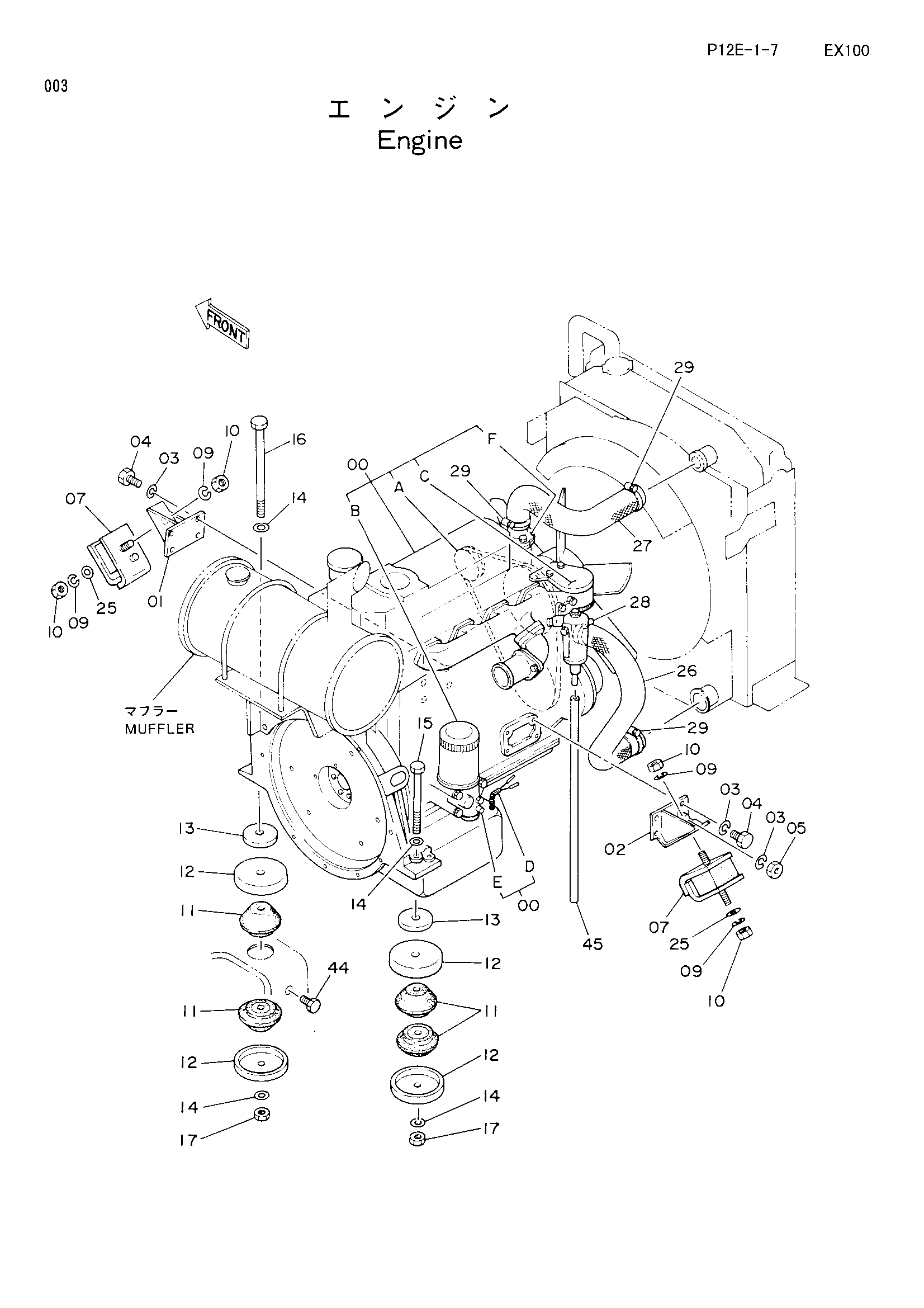

Заводская схема «Двигатель» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4176894 | Двигатель | 1 |
| 00A | 4206129 | Ремень V | 1 |
| 00B | 4183853 | Масляный фильтр | 1 |
| 00C | 4206130 | Топливный фильтр | 1 |
| 00D | 4223445 | Выключатель уровень(масляный уровень датчик) | 1 |
| 00E | 4223446 | Выключатель прес.(масляный фильтр предупреждение) | 1 |
| 00F | 4223444 | Выключатель тхермометер(над подогрев предупреждение) | 1 |
| 01 | 8021976 | Кронштейн | 1 |
| 02 | 8021977 | Кронштейн | 1 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | M111025 | Болт | 7 |
| 05 | M511008 | Гайка | 1 |
| 07 | 2016999 | Резиновая подушка | 2 |
| 09 | A590914 | Пружинная шайба | 4 |
| 10 | J950014 | Гайка | 4 |
| 11 | 4177883 | Резиновая прокладка | 4 |
| 12 | 4169423 | Ограничитель | 4 |
| 13 | 4185675 | Ограничитель | 2 |
| 14 | 4114405 | Шайба | 4 |
| 15 | J931613 | Болт | 1 |
| 16 | 4176282 | Болт | 1 |
| 17 | J951016 | Гайка | 2 |
| 25 | 4086894 | Шайба | 2 |
| 26 | 2022724 | Водяной шланг | 1 |
| 27 | 3035393 | Водяной шланг | 1 |
| 28 | 4504198 | Хомут шланга | 1 |
| 29 | 4504199 | Хомут шланга | 3 |
| 44 | J901020 | Болт | 1 |
| 45 | 4171509 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
