Смещаемый стрела — HITACHI EX100

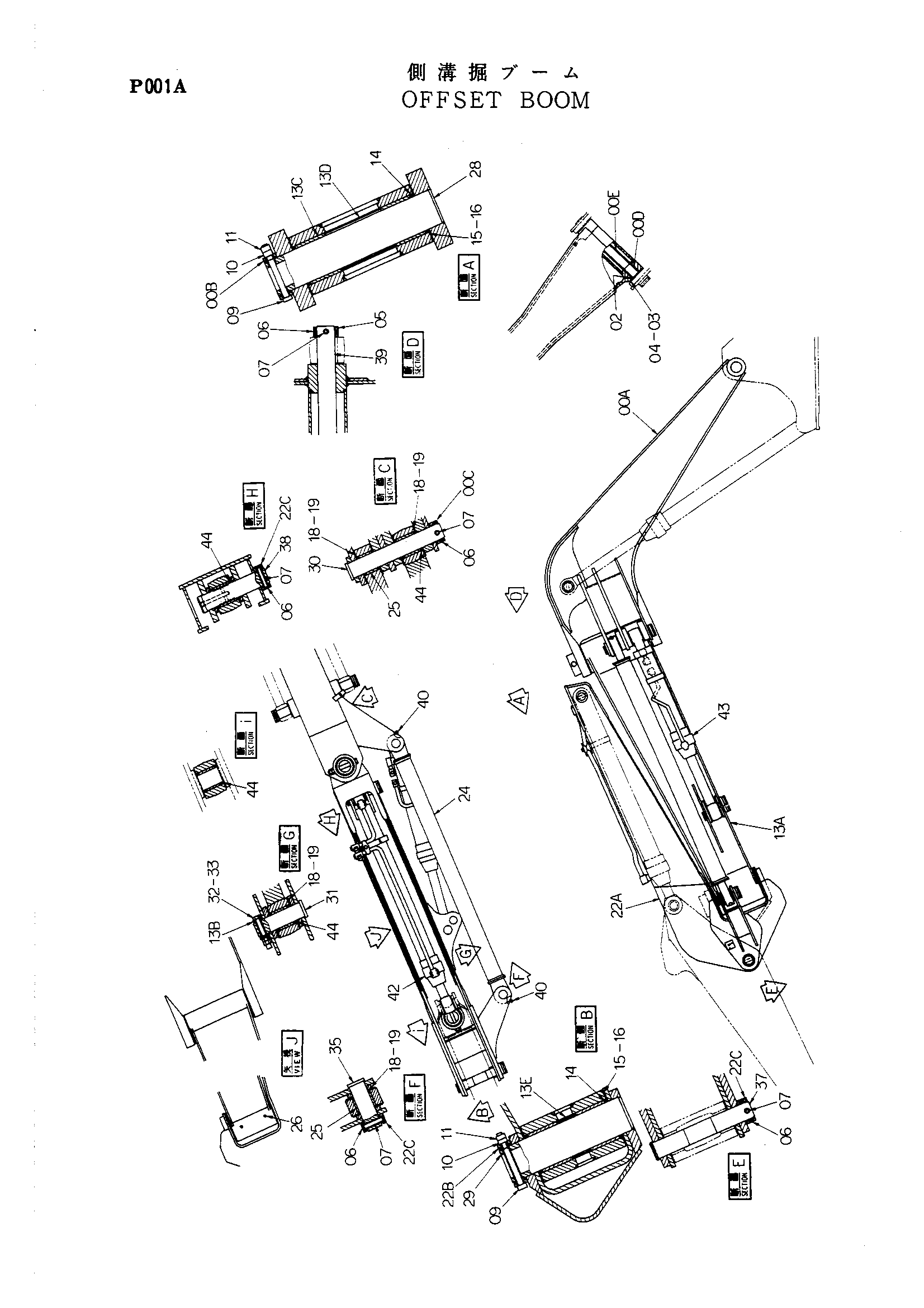

Заводская схема «Смещаемый стрела» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	5002056	Стрела нижний	1
00A-E	9073646	Стрела нижний в сборе	1
00B	4178803	Ограничитель	1
00C	4197033	Ограничитель	1
00D	4196556	Втулка	2
00E	4196559	Трубка	1
02	4065687	Пылезащитное уплотнение	2
03	4075359	Шайба	2
04	4075360	Шайба	2
05	4197033	Ограничитель	2
06	4065688	Кольцо	6
07	4065689	Палец	6
09	J932416	Болт	2
10	J951024	Гайка	2
11	M660024	U-образная гайка	2
13A	6008453	Стрела верхний	1
13A-E	9073647	Стрела верхний в сборе	1
13B	4200585	Ограничитель	2
13C	4178906	Втулка	4
13D	4202362	Трубка	1
13E	4202439	Трубка	1
14	4178802	Пылезащитное уплотнение	4
15	4178907	Проставка	2
16	4146960	Проставка	8
18	4179808	Шайба	4
19	4179807	Шайба	4
22A	6008452	Стойка гидроцилиндр.	1
22A-C	9073648	Стойка гидроцилиндр. в сборе	1
22B	4178803	Ограничитель	1
22C	4197033	Ограничитель	3
24	9727891	Стойка	1
25	4178714	Втулка	2
26	J75581	Штуцер	2
28	3033355	Палец	1
29	3033356	Палец	1
30	3033352	Палец	1
31	3033351	Палец	1
32	J931604	Болт	1
33	J951016	Гайка	2
35	3033354	Палец	1
37	3038186	Палец	1
38	3040350	Палец	1
39	3037074	Палец	1
40	J75481	Штуцер	2
42	4199485	Гидроцилиндр рукояти	1
43	4199486	Гидроцилиндр. смещаемый	1
44	4094086	Пылезащитное уплотнение	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
