Электрооборудование (3) — HITACHI EX100

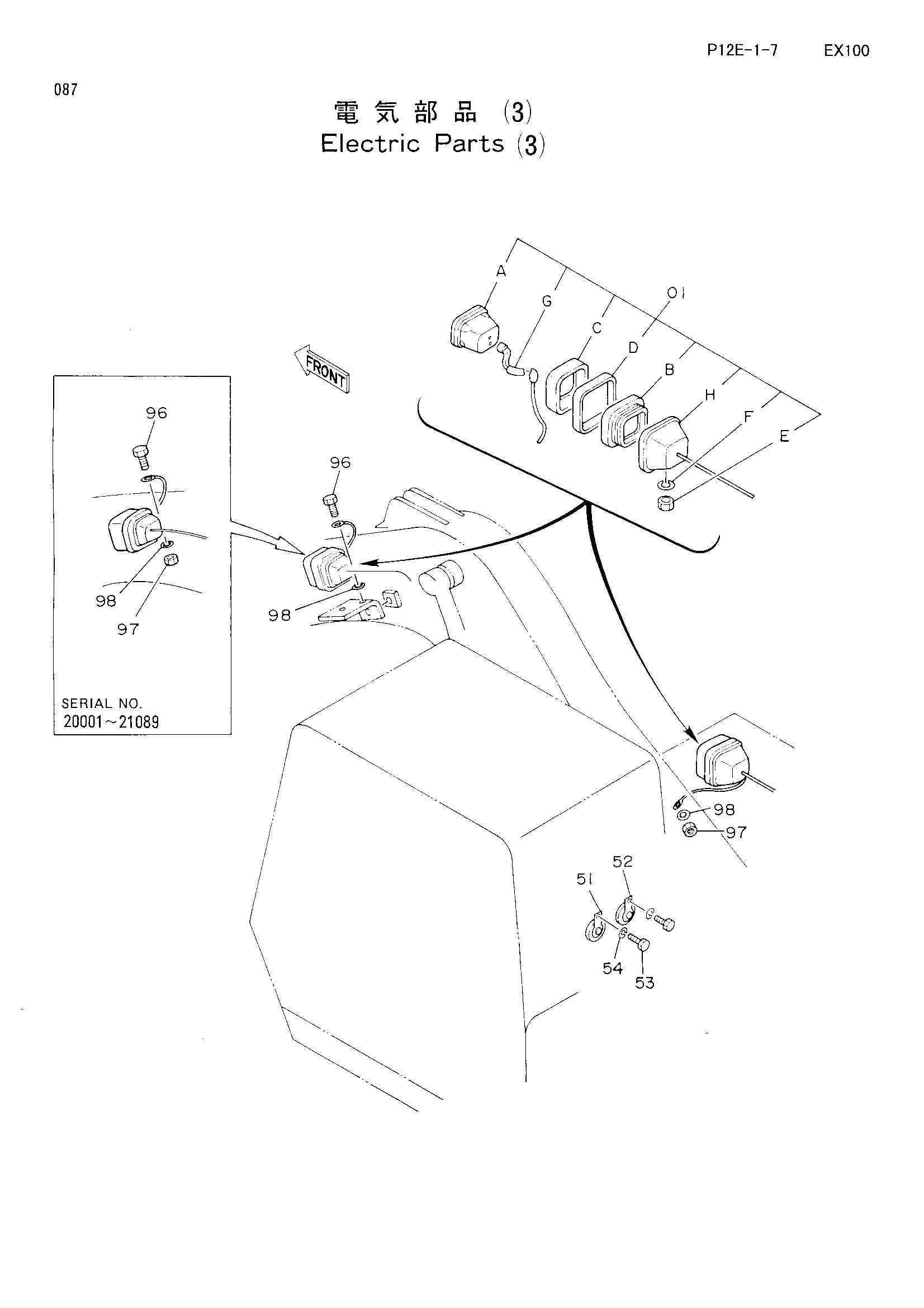

Заводская схема «Электрооборудование (3)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189254 | Фонарь головка в сборе | 2 |
| 01A | 4163596 | Фонарь | 1 |
| 01B | 4163597 | Держатель | 1 |
| 01C | 4208957 | Лента | 1 |
| 01D | 4208958 | Лента | 1 |
| 01E | M501411 | Гайка | 1 |
| 01F | A590914 | Пружинная шайба | 1 |
| 01G | 4253033 | Жгут проводов | 1 |
| 01H | 4253032 | Корпус | 1 |
| 51 | 4190705 | Звуковой сигнал (H) | 1 |
| 52 | 4191499 | Звуковой сигнал (левый) | 1 |
| 53 | J900814 | Болт | 2 |
| 54 | A590908 | Пружинная шайба | 2 |
| 96 | J900616 | Болт | 1 |
| 97 | M500605 | Гайка | 1 |
| 97 | M500605 | Гайка | 2 |
| 98 | A590106 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
