Смазка трубопроводы — HITACHI EX100

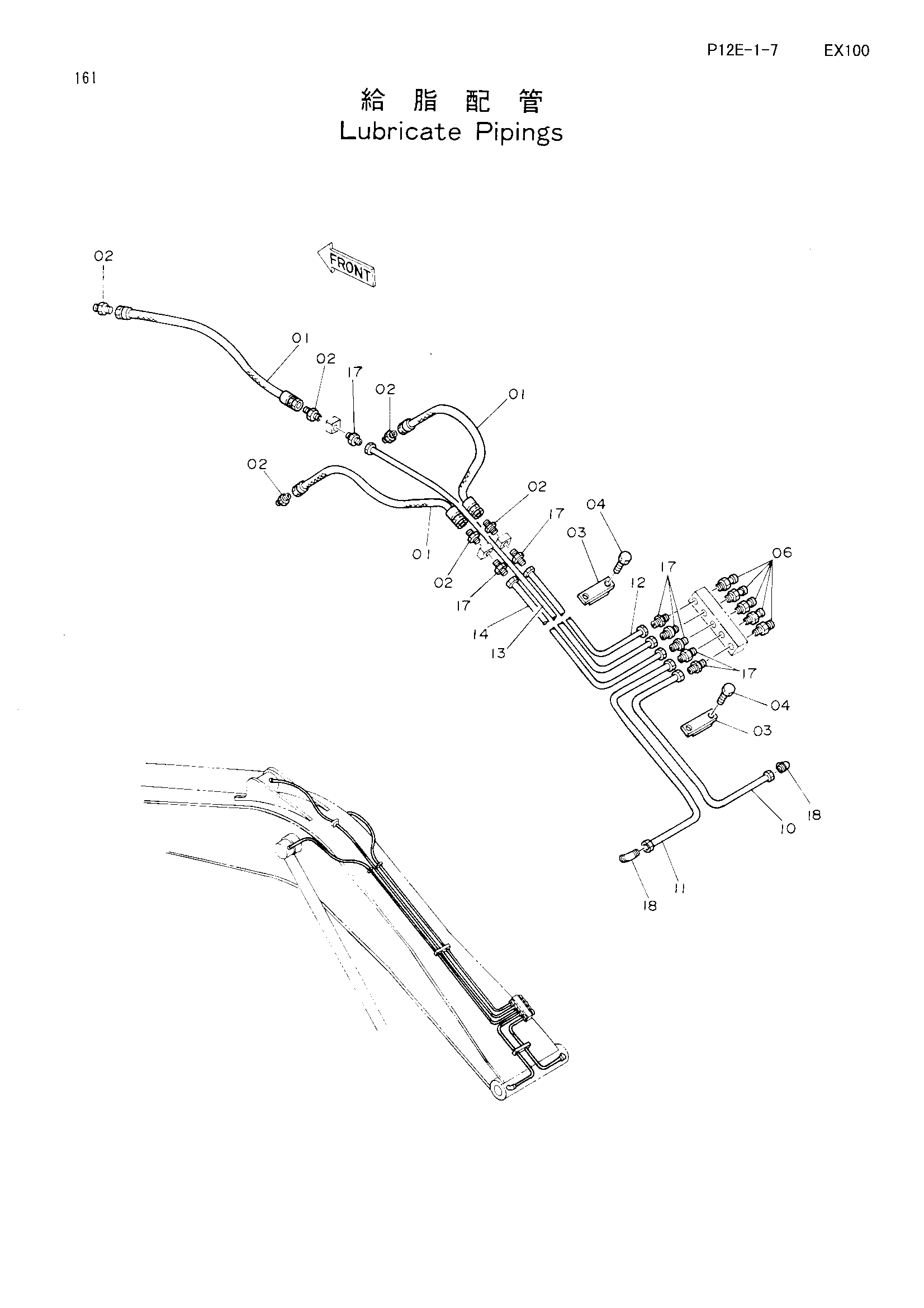

Заводская схема «Смазка трубопроводы» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4205357	Нейлоновый шланг	3
02	4154651	Адаптер	6
03	4054024	Хомут	2
04	J901030	Болт	4
06	J75482	Штуцер	5
10	4189138	Трубка	1
11	4189139	Трубка	1
12	4189140	Трубка	1
13	4189136	Трубка	1
14	4189142	Трубка	1
17	4130169	Штуцер трубки	8
18	4130175	Штуцер трубки	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
