Смазка трубопроводы <смещаемый стрела> — HITACHI EX100

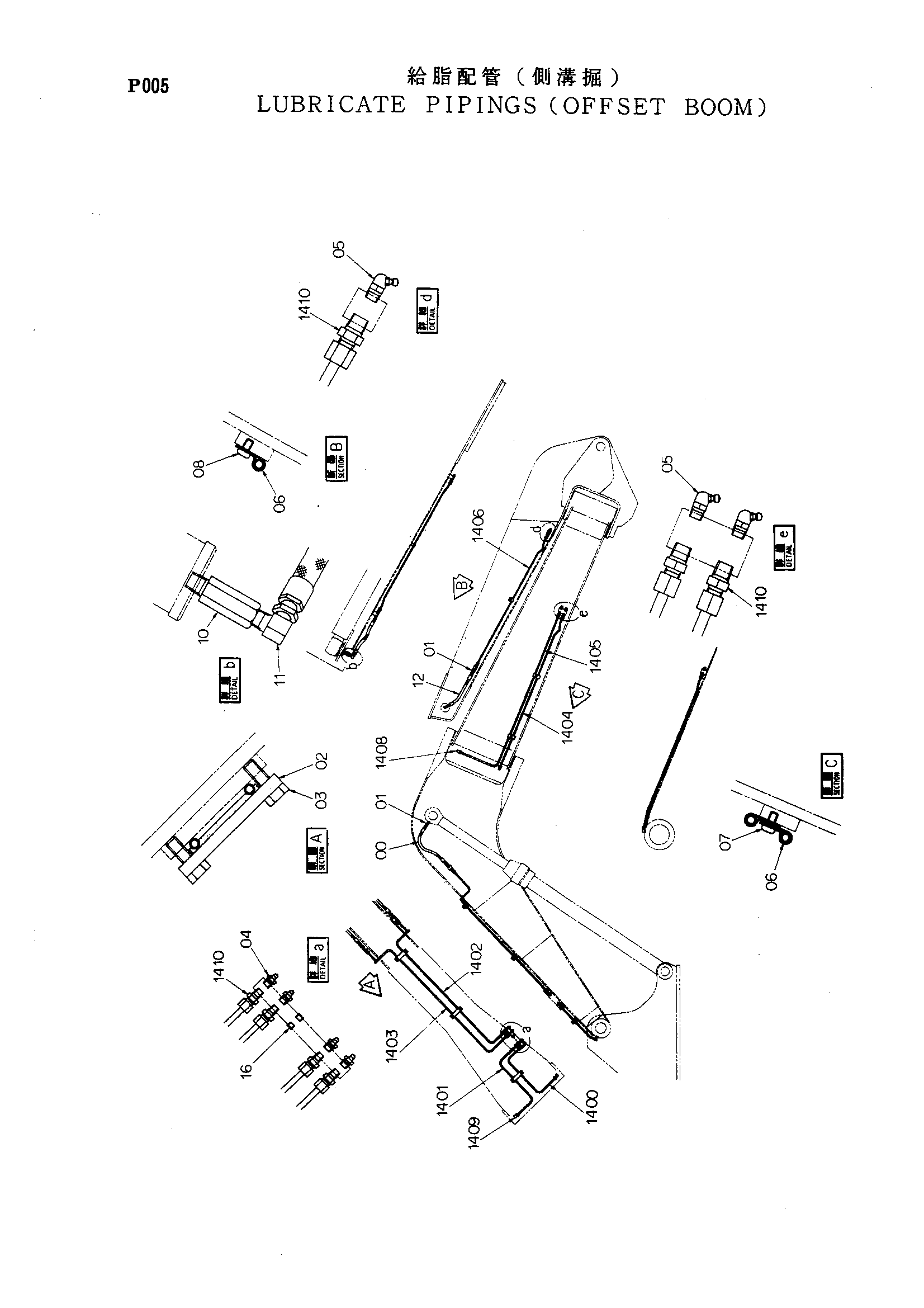

Заводская схема «Смазка трубопроводы <смещаемый стрела>» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4214424 | Нейлоновый шланг | 2 |
| 01 | 4154651 | Адаптер | 5 |
| 02 | 4054024 | Хомут | 3 |
| 03 | J901030 | Болт | 6 |
| 04 | J75482 | Штуцер | 4 |
| 05 | J75581 | Штуцер | 3 |
| 06 | 4000854 | Зажим трубка | 5 |
| 07 | M430613 | Винт | 2 |
| 08 | M430610 | Винт | 1 |
| 10 | 4214698 | Адаптер | 1 |
| 11 | 4154656 | Угловой штуцер | 1 |
| 12 | 4207375 | Нейлоновый шланг | 1 |
| 1400 | 4189138 | Трубка | 1 |
| 1401 | 4189139 | Трубка | 1 |
| 1402 | 4215318 | Трубка | 1 |
| 1403 | 4215319 | Трубка | 1 |
| 1404 | 4215320 | Трубка | 1 |
| 1405 | 4215321 | Трубка | 1 |
| 1406 | 4215322 | Трубка | 1 |
| 1408 | 4130174 | Штуцер трубки | 2 |
| 1409 | 4130175 | Штуцер трубки | 2 |
| 1410 | 4130169 | Штуцер трубки | 10 |
| 16 | 94-2011 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
