Масляный радиатор трубопроводы (3) — HITACHI EX100

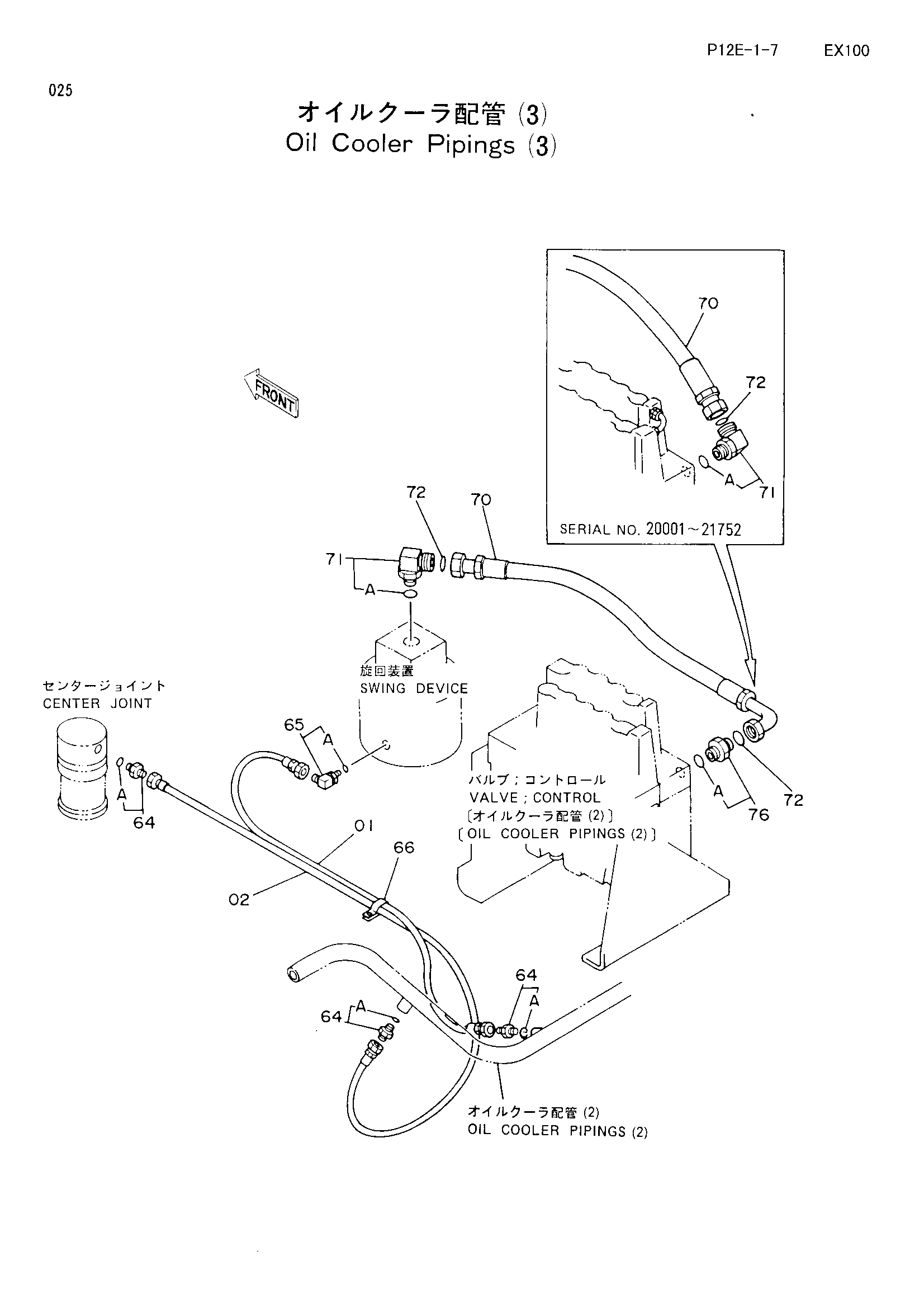

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203038 | Нейлоновый шланг | 1 |
| 02 | 4203037 | Нейлоновый шланг | 1 |
| 64 | 4200466 | Адаптер | 3 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4190292 | Зажим | 1 |
| 70 | 4203133 | Шланг | 1 |
| 70 | 4223584 | Шланг | 1 |
| 71 | 4157562 | Угловой штуцер | 1 |
| 71 | 4198799 | Угловой штуцер | 2 |
| 71A | 4506424 | Уплотнительное кольцо | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4187308 | Уплотнительное кольцо | 2 |
| 72 | 4187328 | Уплотнительное кольцо | 2 |
| 76 | 4189537 | Адаптер | 1 |
| 76A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
