Крышка (2) — HITACHI EX100

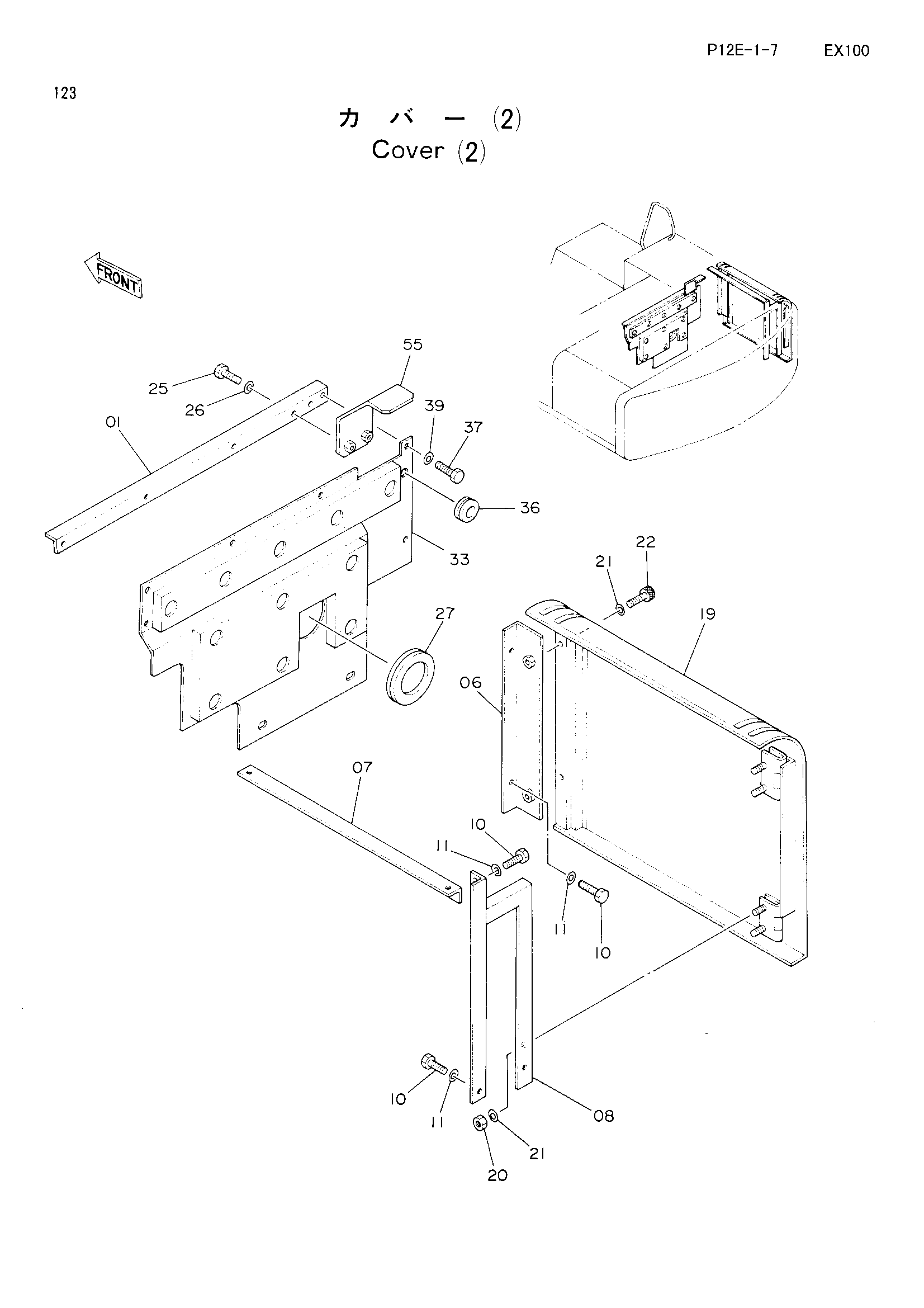

Заводская схема «Крышка (2)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9725447 | Опора | 1 |
| 06 | 9725238 | Опора | 1 |
| 07 | 9725449 | Опора | 1 |
| 08 | 9728450 | Опора | 1 |
| 10 | J901225 | Болт | 6 |
| 11 | A590112 | Шайба | 6 |
| 19 | 7017662 | Дверь | 1 |
| 20 | J950012 | Гайка | 4 |
| 21 | A590112 | Шайба | 6 |
| 22 | M341220 | Болт с внутренним шестигранником | 2 |
| 25 | J901225 | Болт | 2 |
| 26 | A590112 | Шайба | 2 |
| 27 | 4093813 | Резиновая втулка | 1 |
| 33 | 7016993 | Крышка | 1 |
| 36 | 94-2805 | Резиновая втулка | 1 |
| 37 | J901225 | Болт | 8 |
| 39 | 449490 | Шайба | 8 |
| 55 | 9725453 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
