Удерживающий клапан — HITACHI EX100

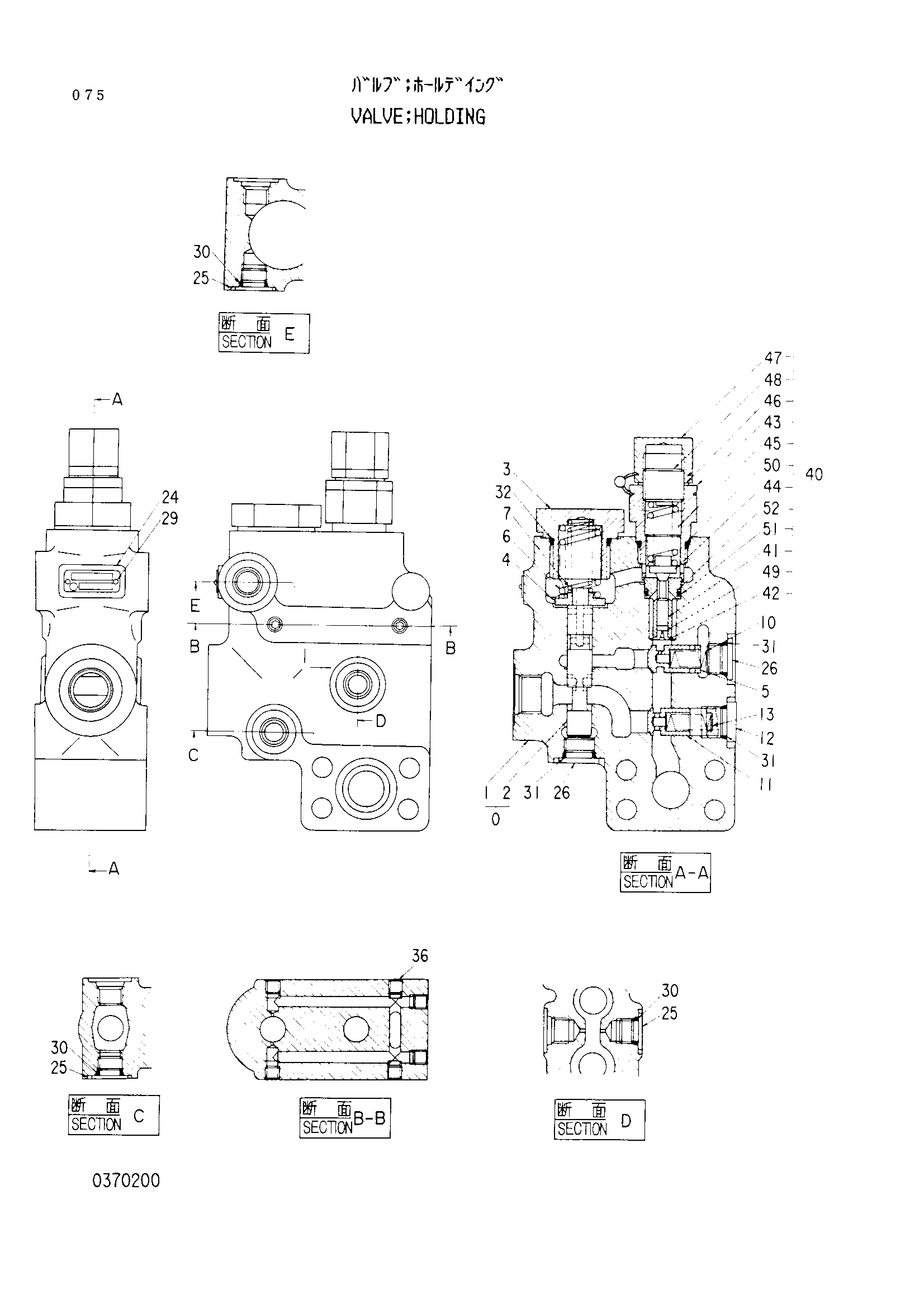

Заводская схема «Удерживающий клапан» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4201401 | Удерживающий клапан | 1 | |
| 0 | 0370201 | Корпус дополнительный в сборе | 1 |
| 3 | 0370202 | Пробка | 1 |
| 4 | 0370203 | Держатель пружина | 1 |
| 5 | 0370204 | Плунжер | 1 |
| 6 | 0370205 | Пружина | 1 |
| 7 | 0370206 | Пружина | 1 |
| 10 | 0370207 | Пружина | 1 |
| 11 | 0370208 | Тарельчатый клапан | 1 |
| 12 | 0370209 | Пробка | 1 |
| 13 | 0370210 | Пружина | 1 |
| 25 | 0314205 | Пробка | 3 |
| 26 | 0309805 | Пробка | 2 |
| 29 | 0208717 | Приводной винт | 2 |
| 30 | 957366 | Уплотнительное кольцо | 3 |
| 31 | 4509180 | Уплотнительное кольцо | 3 |
| 32 | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 0343514 | Пробка | 6 |
| 40 | 0370211 | Предохранительный дополнительный в сборе | 1 |
| 50 | 4502456 | Уплотнительное кольцо | 1 |
| 51 | 4163873 | Уплотнительное кольцо | 1 |
| 52 | 4163874 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
