Ковш (0.45) — HITACHI EX100

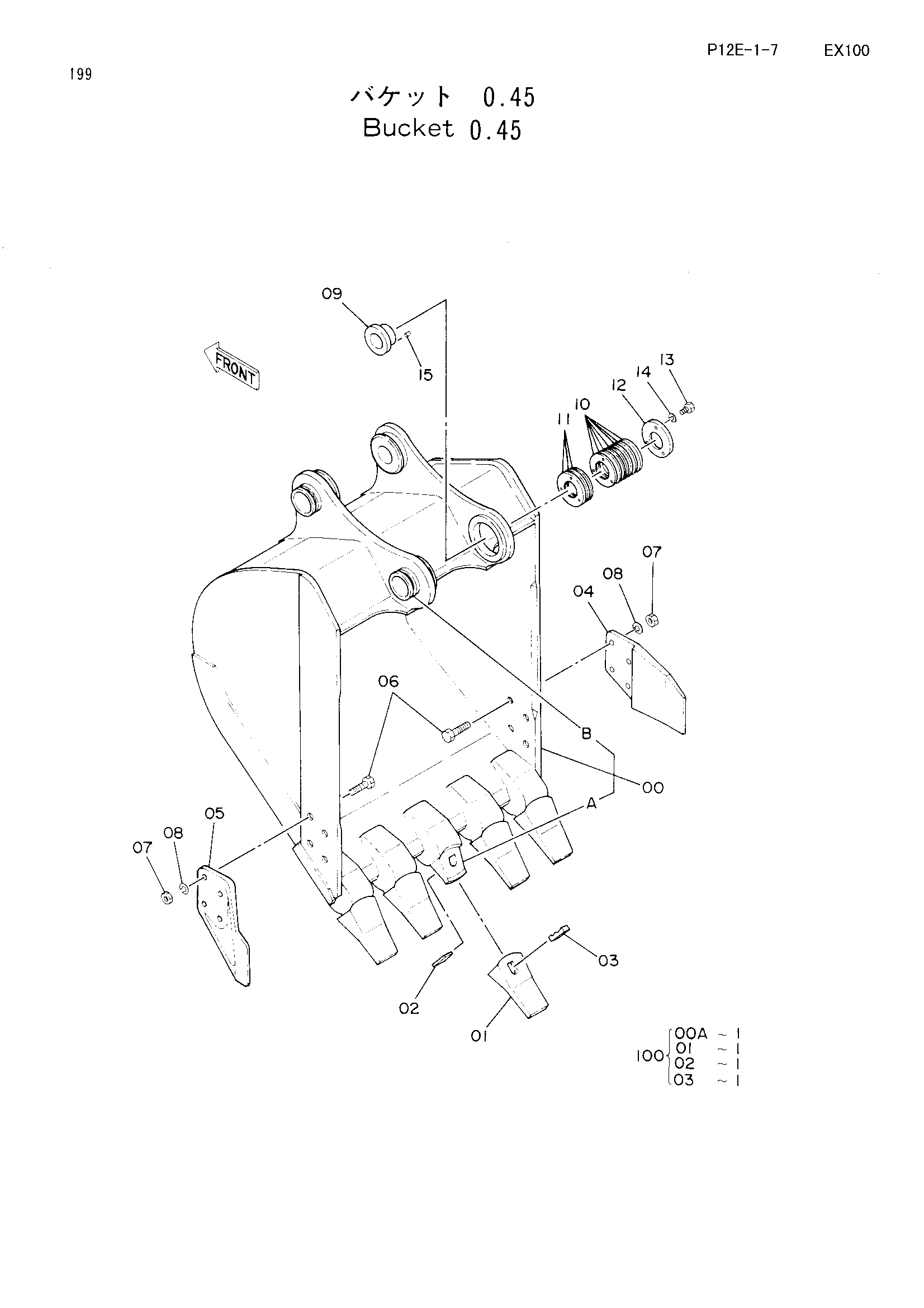

Заводская схема «Ковш (0.45)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9071463 | Ковш в сборе | 1 | |
| 00 | 8038183 | Ковш | 1 |
| 00A | 4188013 | Адаптер зуба | 5 |
| 00B | 4197033 | Ограничитель | 2 |
| 01 | 963228 | Коронка зуба | 5 |
| 02 | 963229 | Стопорный палец | 5 |
| 03 | 4506257 | Резиновый фиксатор | 5 |
| 04 | 2015428 | Боковой резец | 1 |
| 05 | 2015429 | Боковой резец | 1 |
| 06 | J932050 | Болт | 8 |
| 07 | J951020 | Гайка | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 09 | 3028363 | Втулка | 1 |
| 10 | 4143635 | Регулировочная шайба 1.0 | 7 |
| 11 | 4143636 | Регулировочная шайба 0.5 | 3 |
| 12 | 4143634 | Пластина | 1 |
| 13 | J901440 | Болт | 3 |
| 14 | A590914 | Пружинная шайба | 3 |
| 15 | 4179109 | Установочный штифт | 1 |
| 100 | 9075345 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
