Каталог запчастей HITACHI
Электрооборудование (5)<SDX> — HITACHI EX100

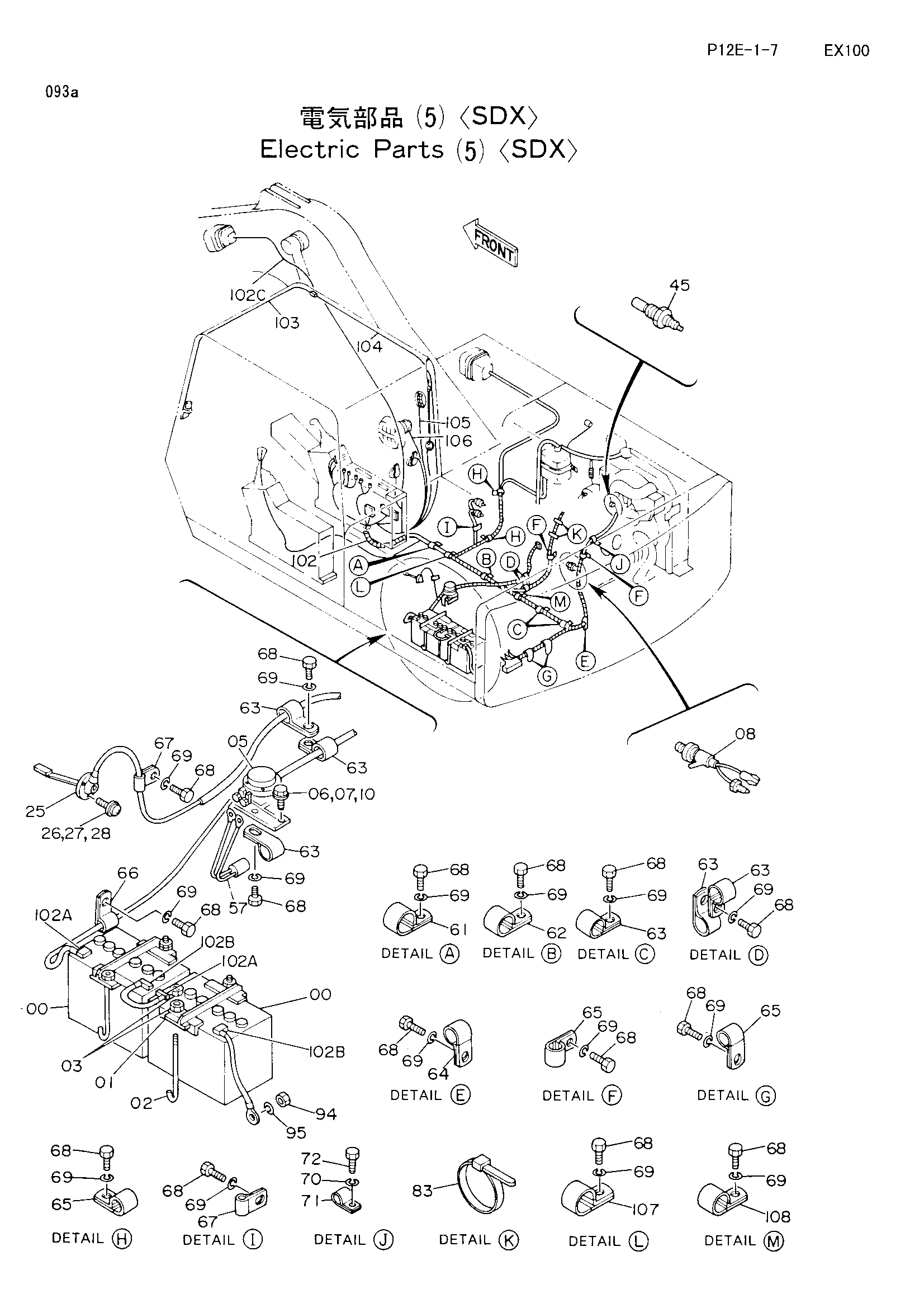

Заводская схема «Электрооборудование (5)<SDX>» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4165457 | Аккумулятор | 2 |
| 01 | 9712351 | Держатель | 2 |
| 02 | 4094364 | Болт | 4 |
| 03 | M500807 | Гайка | 8 |
| 05 | 4031771 | Реле аккумулятор | 1 |
| 06 | J020825 | Болт с шайбой | 2 |
| 06 | J900822 замена: J020825 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | 4201132 | Датчик давления | 1 |
| 10 | A590108 | Шайба | 2 |
| 25 | 4151888 | Выключатель уровень | 1 |
| 26 | J460514 | Винт с шайбой | 3 |
| 26 | M430513 замена: J460514 | Винт | 3 |
| 27 | A590905 | Пружинная шайба | 3 |
| 28 | A590105 | Шайба | 3 |
| 45 | 4187223 | Блок | 1 |
| 57 | 4191038 | Фусибле-линк | 1 |
| 61 | 4190263 | Зажим | 1 |
| 62 | 4190277 | Зажим | 1 |
| 63 | 4190262 | Зажим | 7 |
| 64 | 4190253 | Зажим | 1 |
| 65 | 4190275 | Зажим | 6 |
| 66 | 4190272 | Зажим | 1 |
| 67 | 4190276 | Зажим | 2 |
| 68 | J901016 | Болт | 19 |
| 69 | A590910 | Пружинная шайба | 19 |
| 70 | A590906 | Пружинная шайба | 1 |
| 71 | 4000855 | Зажим трубка | 1 |
| 72 | J900610 | Болт | 1 |
| 83 | 4055312 | Зажим | 2 |
| 94 | J950010 | Гайка | 1 |
| 95 | A590110 | Шайба | 1 |
| 102 | 4191503 | Жгут проводов | 1 |
| 102A | 4256240 | Колпачок | 2 |
| 102B | 4256241 | Колпачок | 2 |
| 102C | 4257312 | Жгут проводов провод(стрела освещение) | 1 |
| 103 | 4229055 | Жгут проводов провод(стеклоочиститель - разъём) | 1 |
| 104 | 4229056 | Жгут проводов провод(стеклоочиститель разъём - SW) | 1 |
| 105 | 4229057 | Жгут проводов провод(кабина фонарь) | 1 |
| 106 | 4229058 | Жгут проводов провод(спеакер) | 1 |
| 107 | 4190263 | Зажим | 1 |
| 107 | 4192035 | Зажим | 1 |
| 108 | 4190262 | Зажим | 1 |
| 108 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
