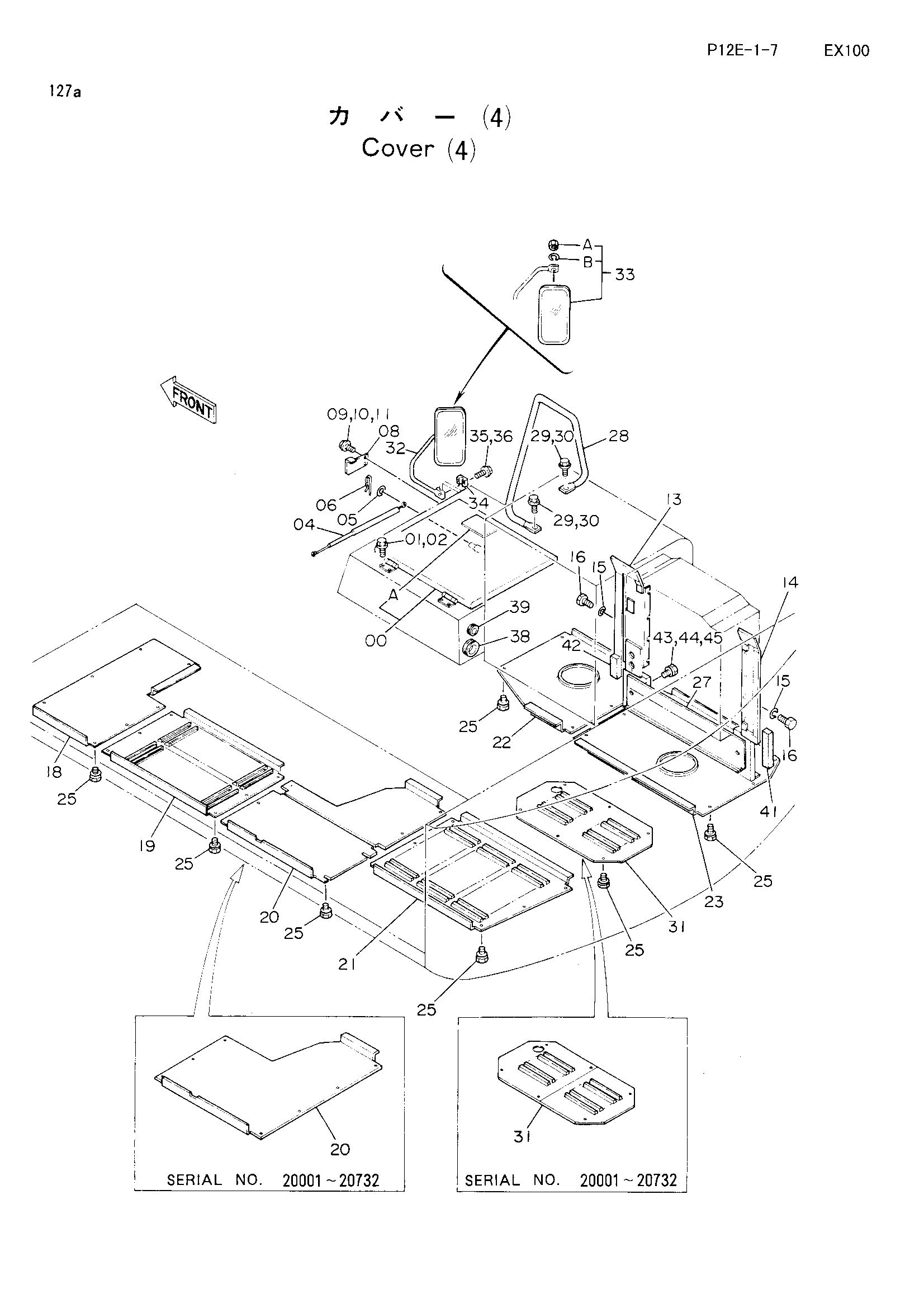

Облицовка (4) — HITACHI EX100

Заводская схема «Облицовка (4)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7017630	Крышка	1
00A	7017862	Блокировка в сборе	1
01	A590910	Пружинная шайба	4
02	J011020	Болт с шайбой	4
02	J901020 замена: J011020	Болт	4
04	4196560	Стойка	1
05	A590108	Шайба	2
06	4022697	Стопорный палец	2
08	4187846	Кронштейн	1
09	A590108	Шайба	2
10	A590908	Пружинная шайба	2
11	J020820	Болт с шайбой	2
11	J900820 замена: J020820	Болт	2
13	8035691	Крышка	1
14	8035690	Крышка	1
15	A590910	Пружинная шайба	8
16	J901016	Болт	8
18	3035538	Крышка	1
19	3038062	Крышка	1
20	3038176	Крышка	1
20	8042074	Крышка	1
21	3035537	Крышка	1
22	3035267	Крышка	1
23	7018122	Крышка	1
25	J031230	Болт	43
27	8038176	Крышка	1
28	8035445	Стойка	1
29	A590912	Пружинная шайба	2
30	J011225	Болт с шайбой	2
30	J901225 замена: J011225	Болт	2
31	4213083	Крышка	1
31	8035782 замена: 4213083	Крышка	1
32	8019989	Стойка	1
33	4093058	Зеркало	1
33A	M500807	Гайка	1
33B	A590908	Пружинная шайба	1
34	4113705	Хомут	1
35	A590908	Пружинная шайба	2
36	J010840	Болт с шайбой	2
36	J900840 замена: J010840	Болт	2
38	4146559	Резиновая втулка	1
39	94-2804	Резиновая втулка	1
41	4206053	Резиновая прокладка	1
42	4206054	Резиновая прокладка	1
43	A590912	Пружинная шайба	2
44	449490	Шайба	2
45	J031230 замена: 449490	Болт	2
45	J031230 замена: A590912	Болт	2
45	J031230 замена: J901220	Болт	2
45	J901220	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
