Основной трубопроводы <смещаемый стрела> — HITACHI EX100

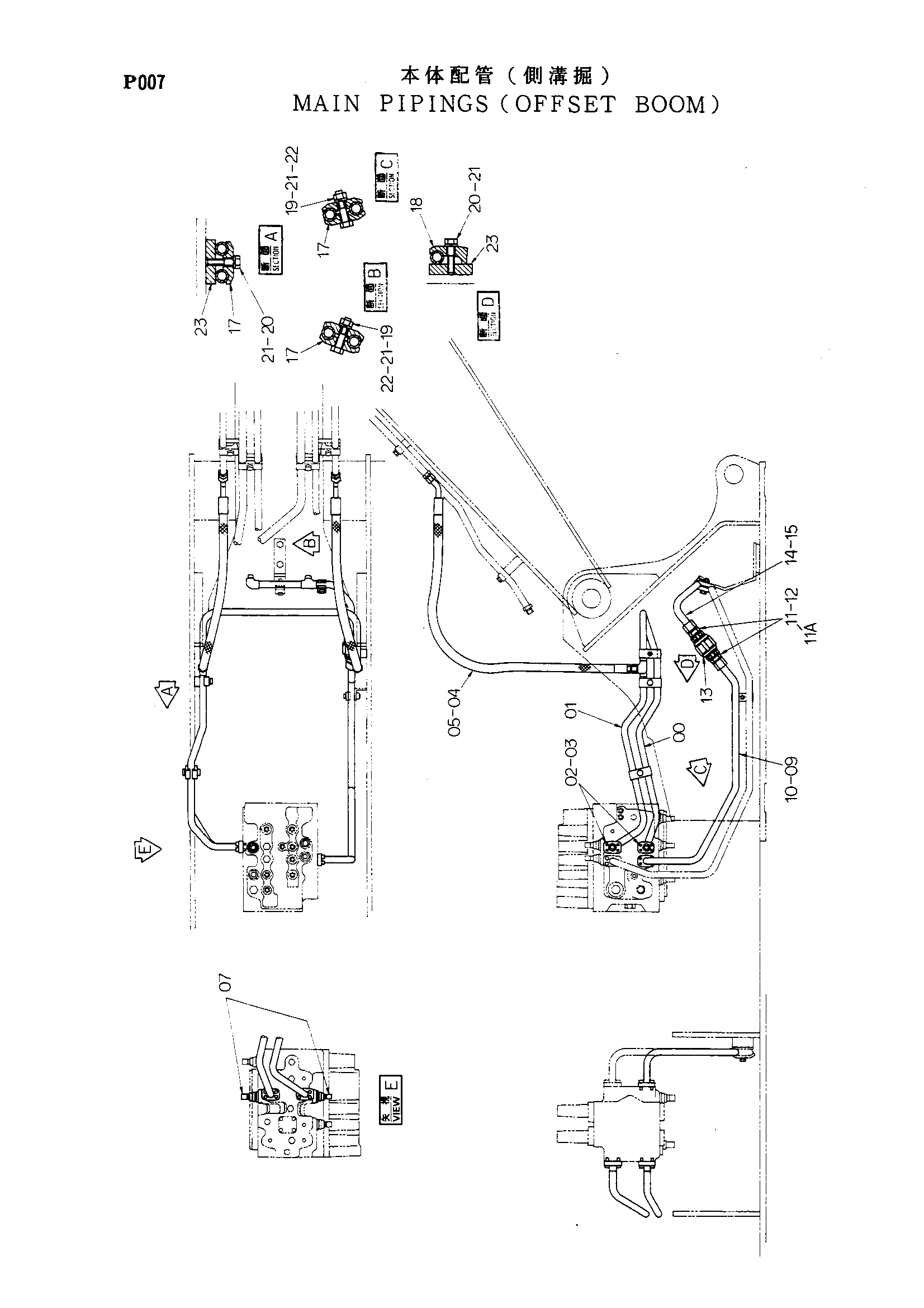

Заводская схема «Основной трубопроводы <смещаемый стрела>» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8040449 | Трубка | 1 |
| 01 | 8040547 | Трубка | 1 |
| 02 | 4506420 | Уплотнительное кольцо | 2 |
| 03 | M340825 | Болт с внутренним шестигранником | 8 |
| 04 | 4138938 | Уплотнительное кольцо | 2 |
| 05 | 4214426 | Шланг | 2 |
| 07 | 0309459 | Клапан | 2 |
| 09 | 8040548 | Трубка | 1 |
| 10 | 4506420 | Уплотнительное кольцо | 2 |
| 11 | 4189619 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 2 |
| 13 | 4215142 | Клапан замедленного возврата | 1 |
| 14 | 8040549 | Трубка | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4189858 | Хомут трубки | 5 |
| 18 | 4190125 | Хомут трубки | 1 |
| 19 | J901255 | Болт | 2 |
| 20 | J901250 | Болт | 2 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | J950012 | Гайка | 2 |
| 23 | 4137298 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
