Гидромотор (1/2) — HITACHI EX100

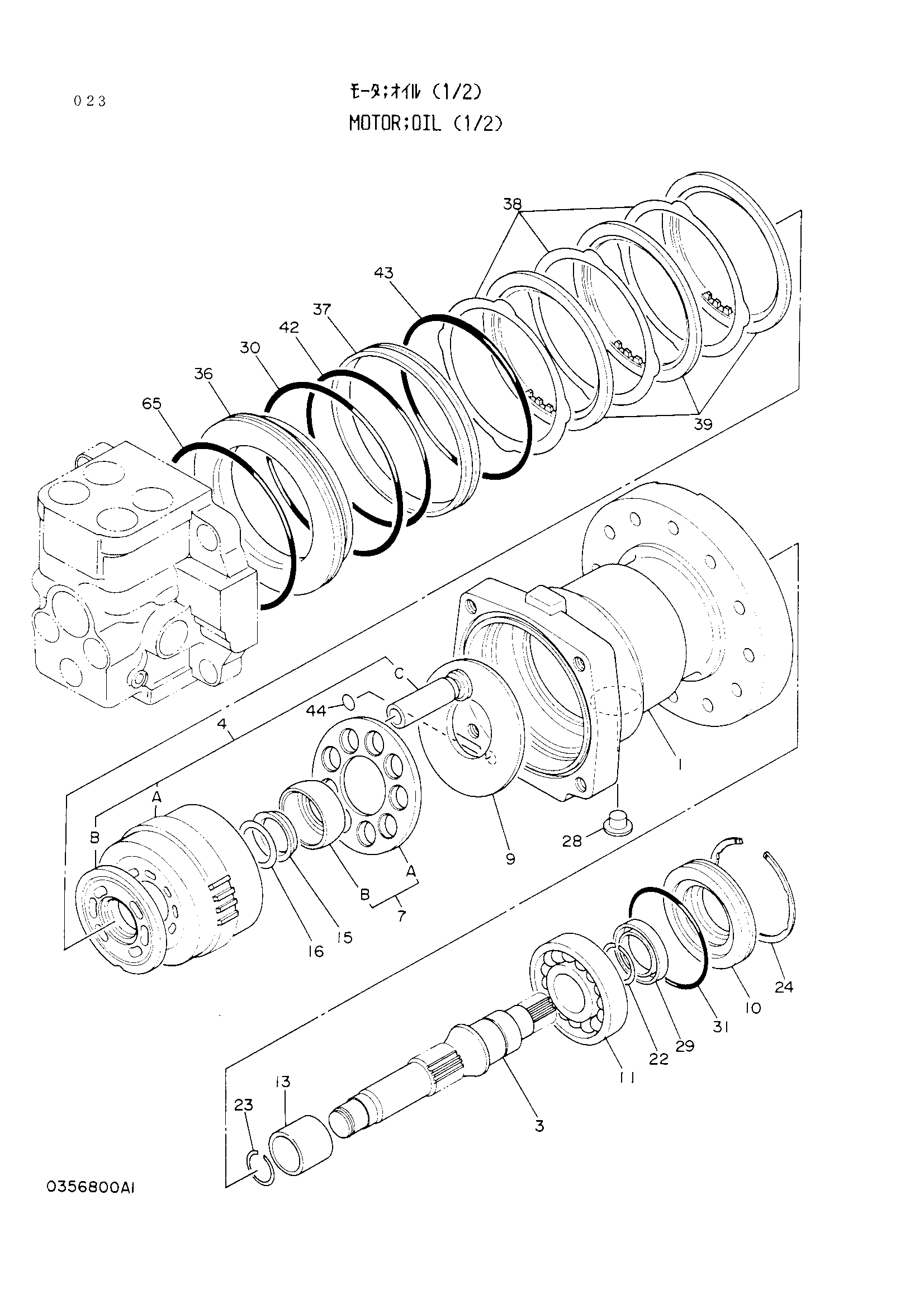

Заводская схема «Гидромотор (1/2)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4224917 | Гидромотор (1/2) | 1 | |
| 1 | 0356701 | Корпус | 1 |
| 3 | 0356703 | Вал | 1 |
| 4 | 0311304 | Блок гидроцилиндра в сборе | 1 |
| 7 | 0311305 | Пластина в сборе | 1 |
| 9 | 0311306 | Упорная пластина | 1 |
| 10 | 0356704 | Корпус | 1 |
| 11 | 0311308 | Шариковый подшипник | 1 |
| 13 | 0311309 | Внутреннее кольцо подшипника | 1 |
| 15 | 0311311 | Пружина | 1 |
| 16 | 0311312 | Седло пружины | 1 |
| 22 | 959499 | Стопорное кольцо | 1 |
| 23 | 0311316 | Стопорное кольцо | 1 |
| 24 | 0329616 | Стопорное кольцо | 1 |
| 29 | 0251311 | Масляное уплотнение | 1 |
| 30 | 0311320 | Уплотнительное кольцо | 1 |
| 31 | A811095 | Уплотнительное кольцо | 1 |
| 36 | 0311321 | Поршень | 1 |
| 37 | 0311322 | Втулка | 1 |
| 38 | 0311323 | Пластина фрикционный | 3 |
| 39 | 0311324 | Пластина диск | 3 |
| 42 | 0224924 | Уплотнительное кольцо | 1 |
| 43 | 0310017 | Уплотнительное кольцо | 1 |
| 44 | 4506320 | Уплотнительное кольцо | 1 |
| 65 | 0311338 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
