Тормозной клапан — HITACHI EX100

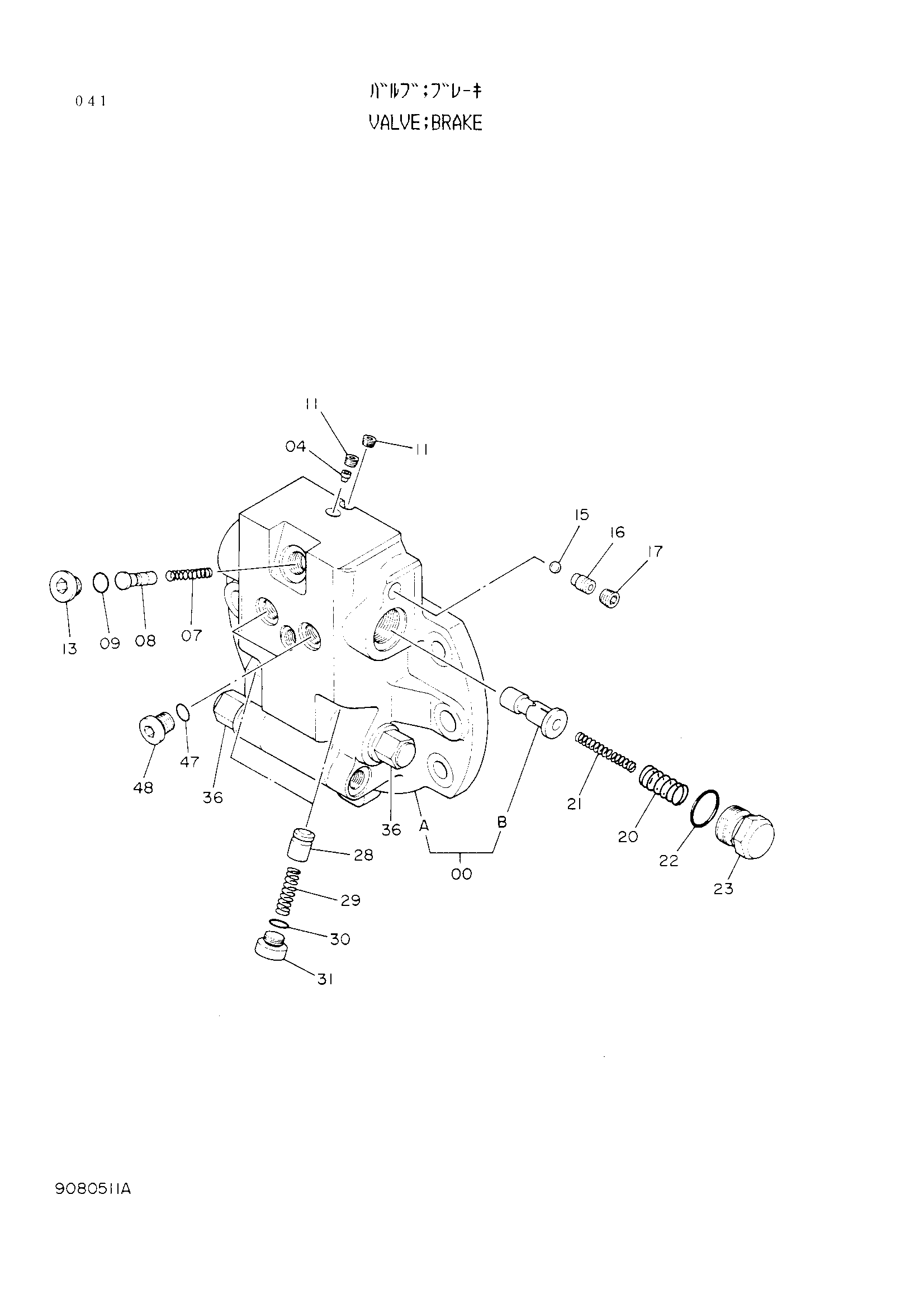

Заводская схема «Тормозной клапан» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9080511 | Тормозной клапан | 1 | |
| 00 | 7016586 | Корпус в сборе | 1 |
| 04 | 4202942 | Дроссель | 1 |
| 07 | 4185136 | Пружина сжатия | 1 |
| 08 | 4190670 | Золотник | 1 |
| 09 | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4050968 | Пробка | 2 |
| 13 | 4208978 | Пробка | 1 |
| 15 | 4509493 | Шарик | 1 |
| 16 | 4192228 | Сиденье | 1 |
| 17 | 94-2011 | Пробка | 1 |
| 20 | 4181417 | Пружина сжатия | 2 |
| 21 | 4181416 | Пружина сжатия | 2 |
| 22 | 970486 | Уплотнительное кольцо | 2 |
| 23 | 4181484 | Пробка | 2 |
| 28 | 4181486 | Тарельчатый клапан | 2 |
| 29 | 4185001 | Пружина сжатия | 2 |
| 30 | 4509180 | Уплотнительное кольцо | 2 |
| 31 | 4181485 | Пробка | 2 |
| 36 | 9080500 | Предохранительный клапан | 2 |
| 47 | 957366 | Уплотнительное кольцо | 2 |
| 48 | 4208977 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
