Основной трубопроводы (2) — HITACHI EX100

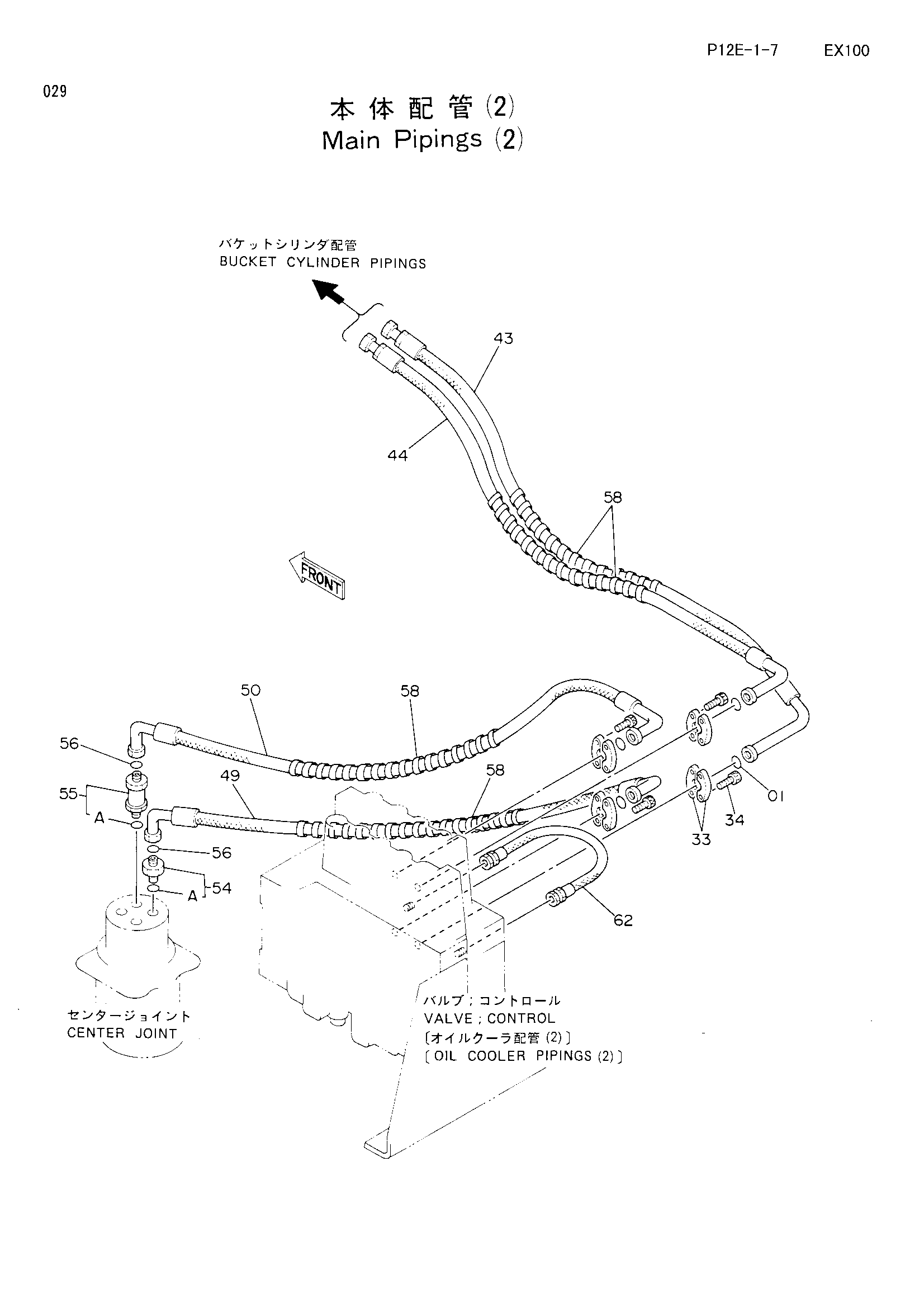

Заводская схема «Основной трубопроводы (2)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510167 | Уплотнительное кольцо | 4 |
| 33 | 4510173 | Разъёмный фланец | 8 |
| 34 | M340825 | Болт с внутренним шестигранником | 16 |
| 43 | 4200426 | Шланг | 1 |
| 44 | 4187347 | Шланг | 1 |
| 49 | 4203129 | Шланг | 1 |
| 50 | 4203130 | Шланг | 1 |
| 54 | 4188623 | Адаптер | 1 |
| 54A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 4188625 | Адаптер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4138938 | Уплотнительное кольцо | 2 |
| 58 | 4044420 | Защитный кожух | 4 |
| 62 | 4203161 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
