Гидробак — HITACHI EX100

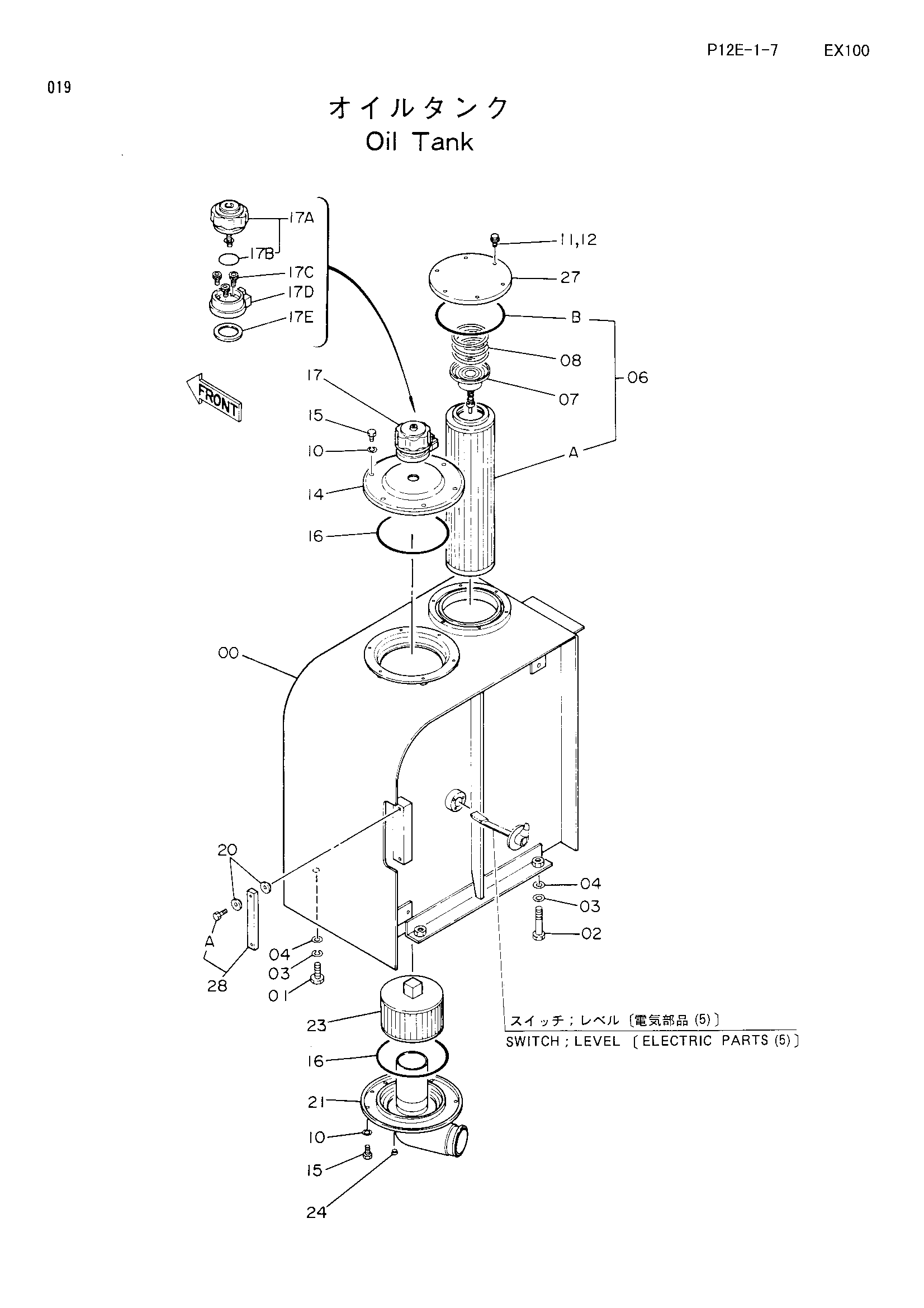

Заводская схема «Гидробак» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6007798 | Гидробак | 1 |
| 01 | J901640 | Болт | 2 |
| 02 | J901680 | Болт | 2 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 4114405 | Шайба | 4 |
| 06 | 4156753 замена: 4227353 | Фильтрующий элемент | 1 |
| 06 | 4227353 | Фильтрующий элемент | 1 |
| 06A | 4132686 | Фильтрующий элемент | 1 |
| 06B | A810145 | Уплотнительное кольцо | 1 |
| 07 | 4065280 | Клапан | 1 |
| 08 | 4109393 | Пружина | 1 |
| 10 | A590910 | Пружинная шайба | 12 |
| 11 | J011020 | Болт с шайбой | 6 |
| 11 | J901020 замена: J011020 | Болт | 6 |
| 12 | A590910 | Пружинная шайба | 6 |
| 14 | 8033464 | Крышка | 1 |
| 15 | M111022 | Болт | 12 |
| 16 | A810160 | Уплотнительное кольцо | 2 |
| 17 | 4178684 | Сапун | 1 |
| 17A | 4222874 | Фильтр | 1 |
| 17B | 953612 | Уплотнительное кольцо | 1 |
| 17C | M340516 | Болт с внутренним шестигранником | 3 |
| 17D | 4222875 | Корпус | 1 |
| 17E | 4222876 | Манжета | 1 |
| 20 | 449558 | Уплотнительная шайба | 4 |
| 21 | 7017641 | Всасывающая трубка | 1 |
| 23 | 4125320 замена: 4190987 | Всасывающий фильтр | 1 |
| 23 | 4190987 | Всасывающий фильтр | 1 |
| 24 | 94-2011 | Пробка | 1 |
| 27 | 4202009 | Крышка | 1 |
| 28 | 8038196 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
