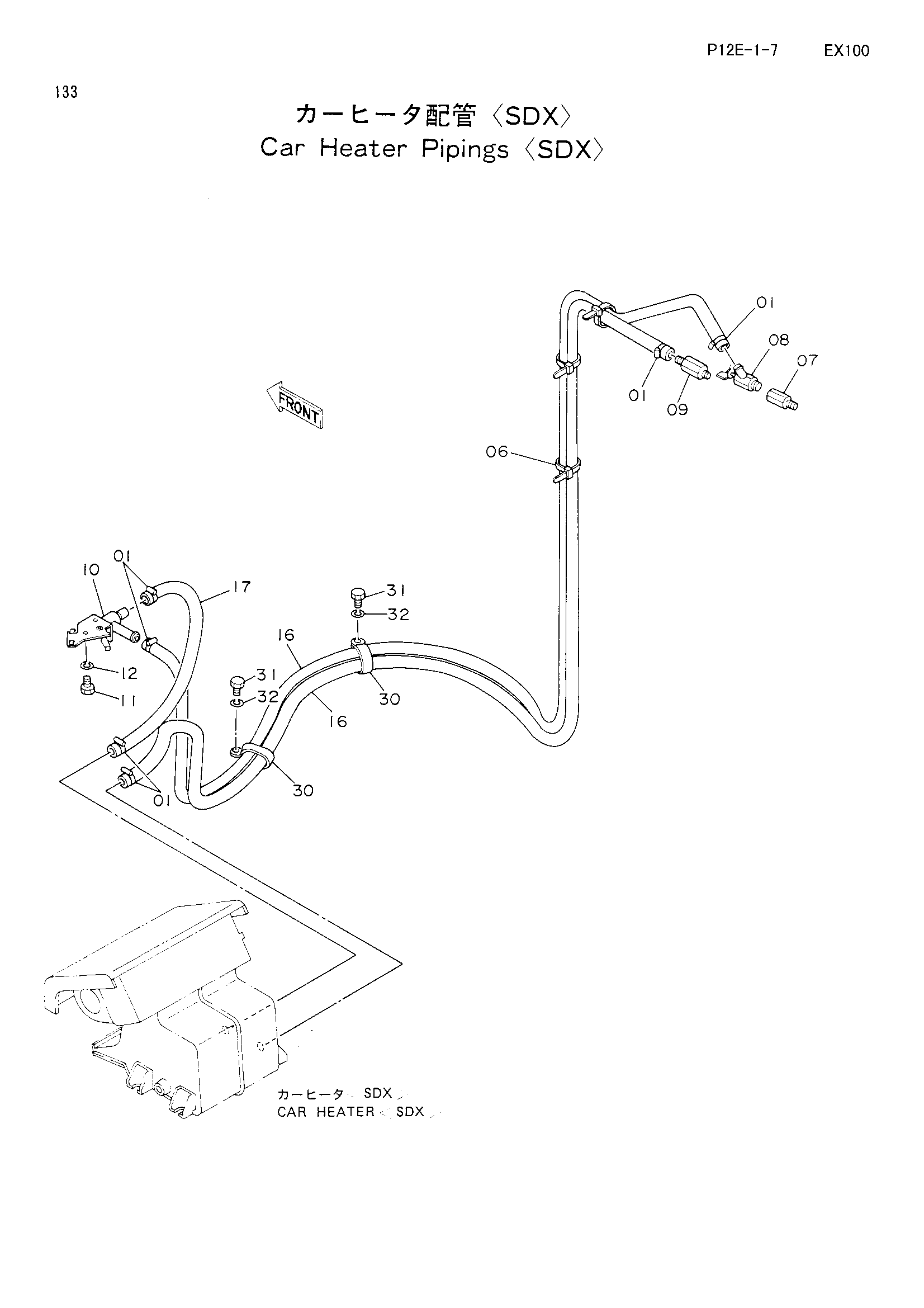

Отопитель трубопроводы <SDX> — HITACHI EX100

Заводская схема «Отопитель трубопроводы <SDX>» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4507228	Хомут шланга	6
06	4055312	Зажим	6
07	4051445	Адаптер	1
08	4508050	Кран	1
09	4201862	Адаптер	1
10	4195823	Кран	1
11	M430416	Винт	2
12	A590904	Пружинная шайба	2
16	4106495	Резиновый шланг	2
17	4203228	Резиновый шланг	1
30	4190266	Зажим	2
31	J901016	Болт	2
32	A590910	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
