Кабина (3)<SDX> — HITACHI EX100

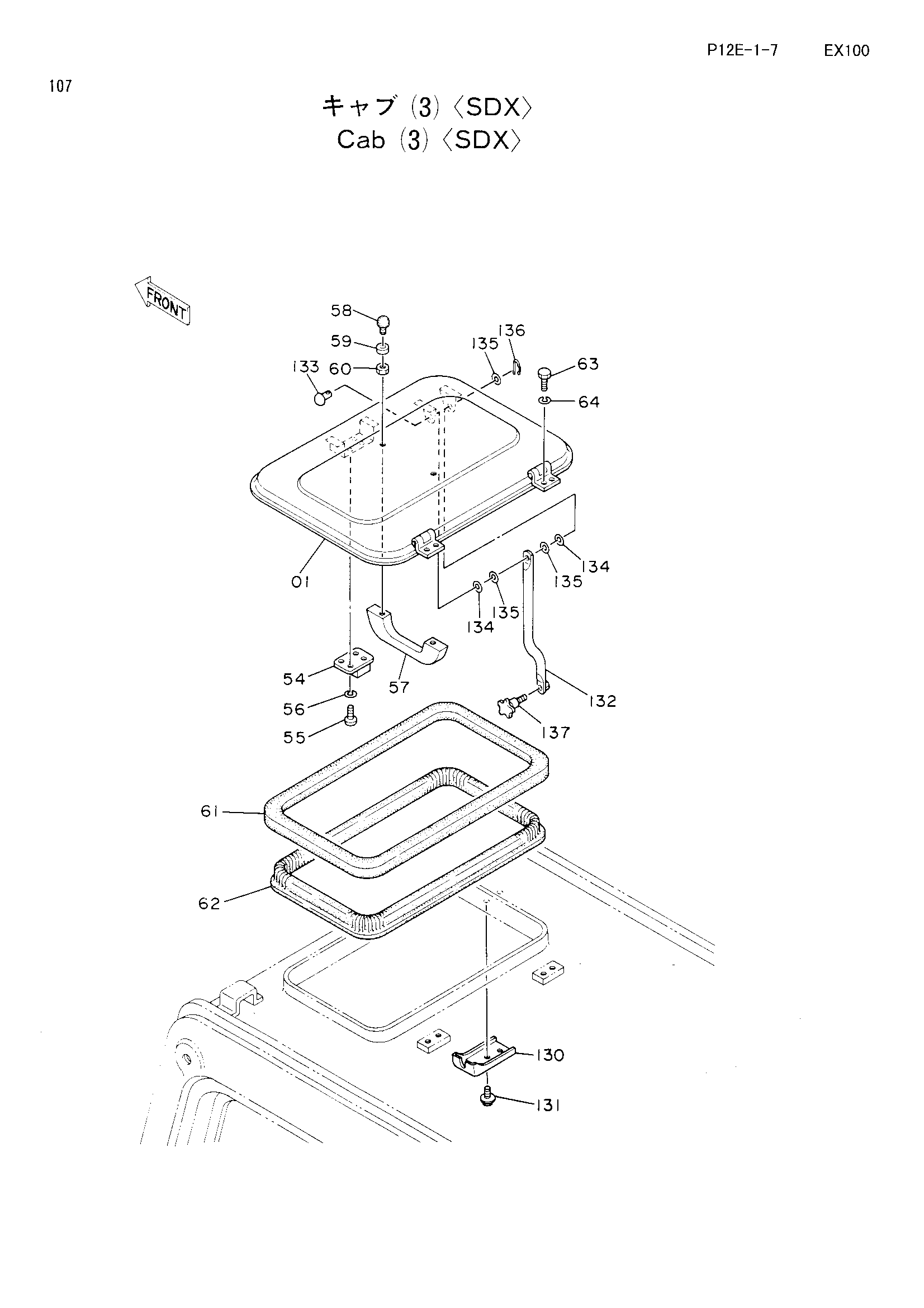

Заводская схема «Кабина (3)<SDX>» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204577 | Крышка | 1 |
| 01 | 4239988 | Крышка | 1 |
| 54 | 4204578 | Замок | 1 |
| 55 | M430513 | Винт | 4 |
| 56 | A590905 | Пружинная шайба | 4 |
| 57 | 4204579 | Рукоятка | 1 |
| 58 | 4204580 | Ограничитель | 2 |
| 59 | 4204581 | Резиновая прокладка | 2 |
| 60 | M500504 | Гайка | 2 |
| 61 | 4204583 | Резиновая прокладка | 1 |
| 62 | 4204582 | Опора | 1 |
| 63 | J900812 | Болт | 4 |
| 64 | A590908 | Пружинная шайба | 4 |
| 130 | 4239989 | Кронштейн | 1 |
| 131 | J460816 | Винт | 2 |
| 132 | 4239990 | Стойка | 1 |
| 133 | 4239991 | Заклёпка | 1 |
| 134 | 4239992 | Шайба | 2 |
| 135 | A590106 | Плоская шайба | 3 |
| 136 | 4022696 | Стопорный палец | 1 |
| 137 | 4239993 замена: 4289287 | Ручка | 1 |
| 137 | 4289287 | Ручка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
