Управление двигателем рычаг (1) — HITACHI EX100

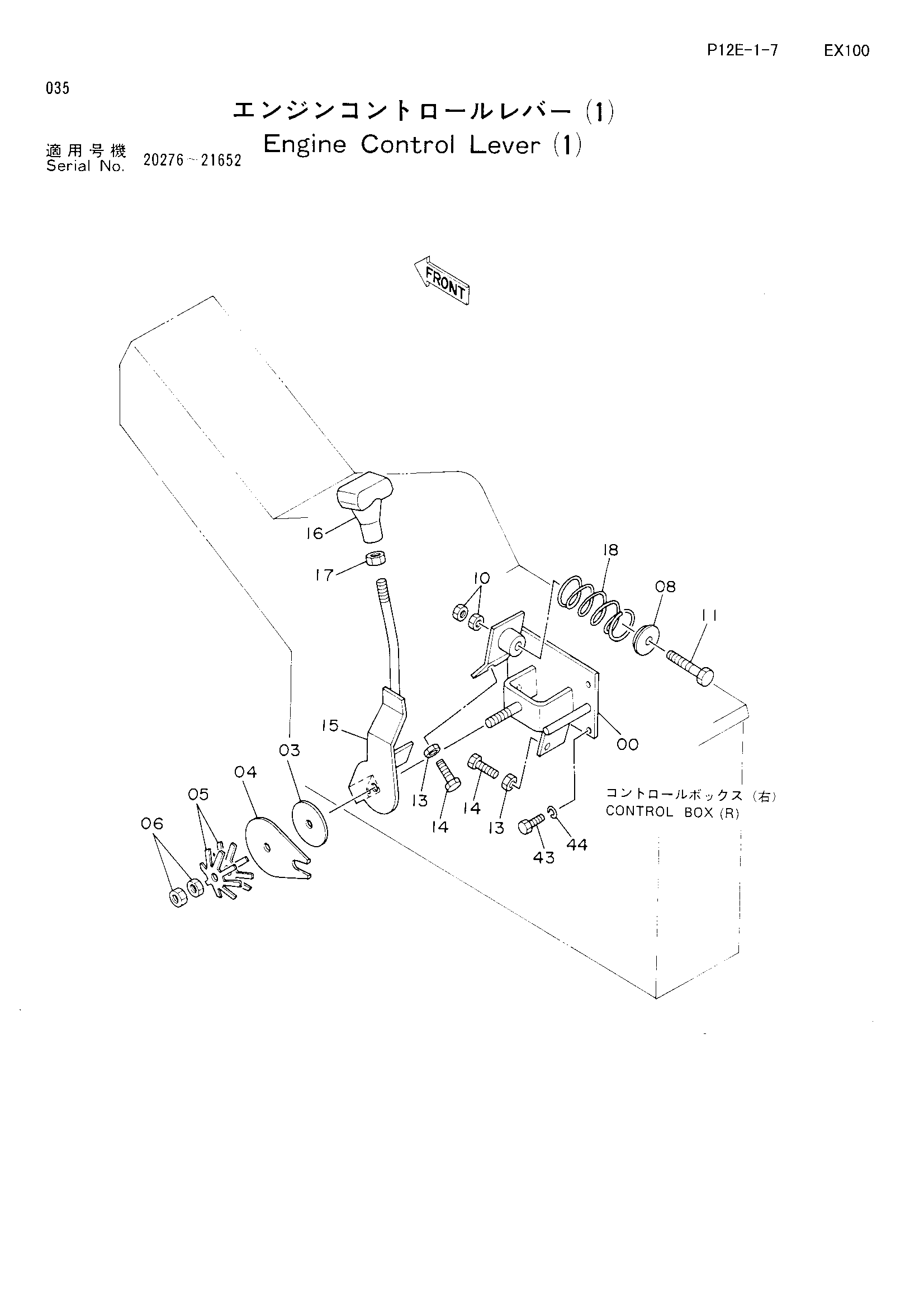

Заводская схема «Управление двигателем рычаг (1)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018284 | Кронштейн | 1 |
| 00-18 | 9075209 | Рычаг в сборе | 1 |
| 03 | 4203233 | Дисковый | 1 |
| 04 | 4203232 | Пластина | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | J950016 | Гайка | 2 |
| 08 | 9727811 | Держатель пружина | 1 |
| 10 | J950010 | Гайка | 2 |
| 11 | 4203235 | Болт | 1 |
| 11 | M211000 замена: 4203235 | Болт | 1 |
| 13 | J950010 | Гайка | 2 |
| 14 | M261045 | Болт | 2 |
| 15 | 8039701 | Рычаг | 1 |
| 16 | 3036292 | Рукоятка | 1 |
| 17 | 4201107 | Гайка | 1 |
| 18 | 4189183 замена: 4216180 | Пружина | 1 |
| 18 | 4216180 | Пружина | 1 |
| 43 | J900816 | Болт | 3 |
| 44 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
