Клапан <FG35> — HITACHI EX100

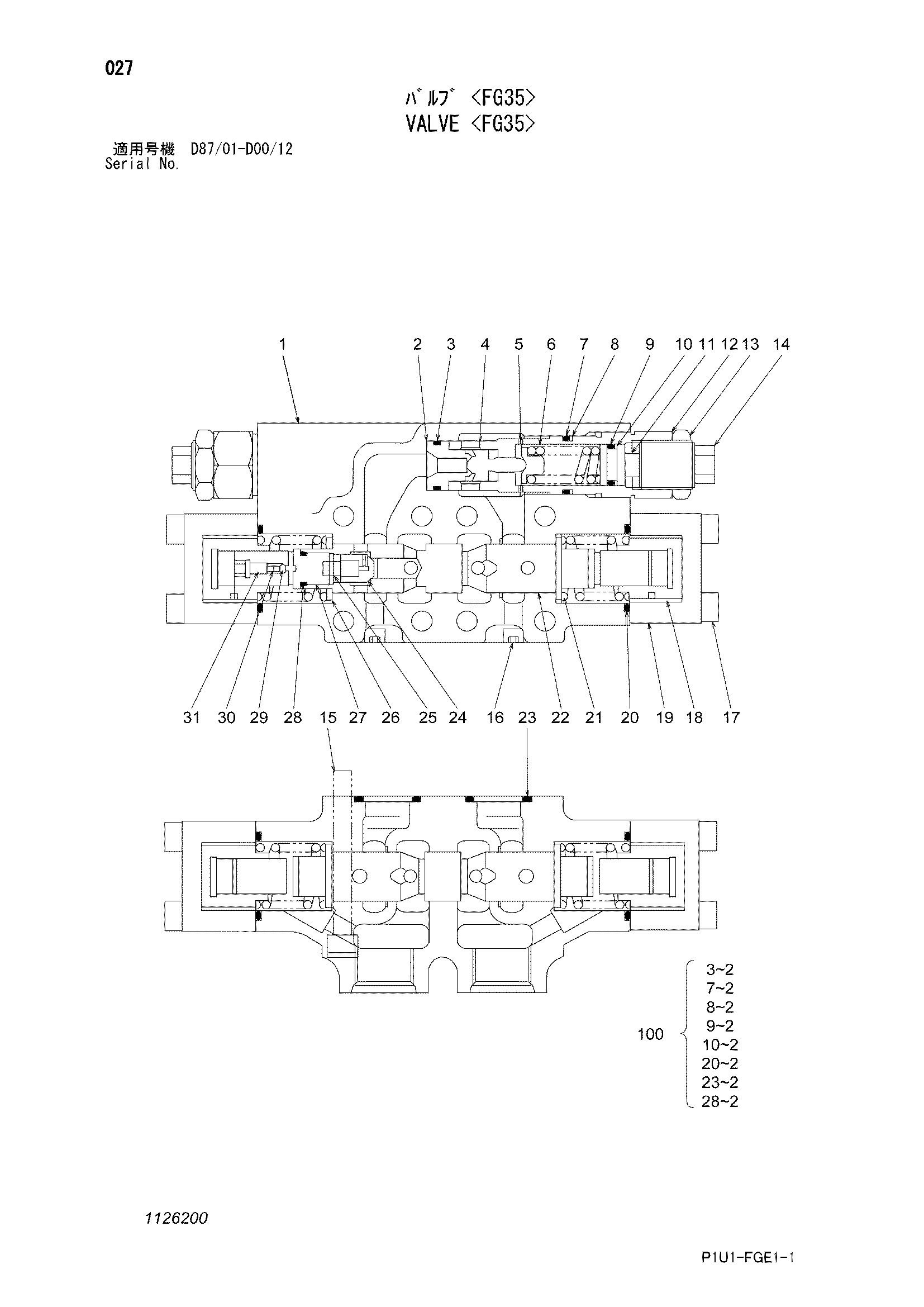

Заводская схема «Клапан <FG35>» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4645274	Клапан	1
1	1126201	Корпус	1
2	1126202	Сиденье клапан	2
3	4506418	Уплотнительное кольцо	2
4	1126203	Попет	2
5	1126204	Седло пружины	2
6	1126205	Пружина	2
7	4509181	Уплотнительное кольцо	2
8	4071340	Опорное кольцо	2
9	4509180	Уплотнительное кольцо	2
10	4038533	Опорное кольцо	2
11	1126210	Седло пружины	2
12	1126211	Попет	2
13	1126212	Стопорная гайка	2
14	1126213	Установочный винт	2
15	1126214	Болт с внутренним шестигранником	8
16	1126215	Пробка	2
17	1126216	Болт с внутренним шестигранником	8
18	1126217	Втулка	2
19	1126218	Крышка	2
20	A811035	Уплотнительное кольцо	2
21	1126220	Пружина	2
22	1126221	Золотник	1
23	A811025	Уплотнительное кольцо	2
24	1126223	Попет	2
25	1126224	Пружина	2
26	1126225	Шайба	2
27	1126226	Пробка	2
28	4506412	Уплотнительное кольцо	2
29	1126228	Шариковый подшипник	2
30	1126229	Пружина	2
31	1126230	Пробка	2
100	4665814	Комплект уплотнений	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
