Гидрораспределитель (2/5) — HITACHI EX100

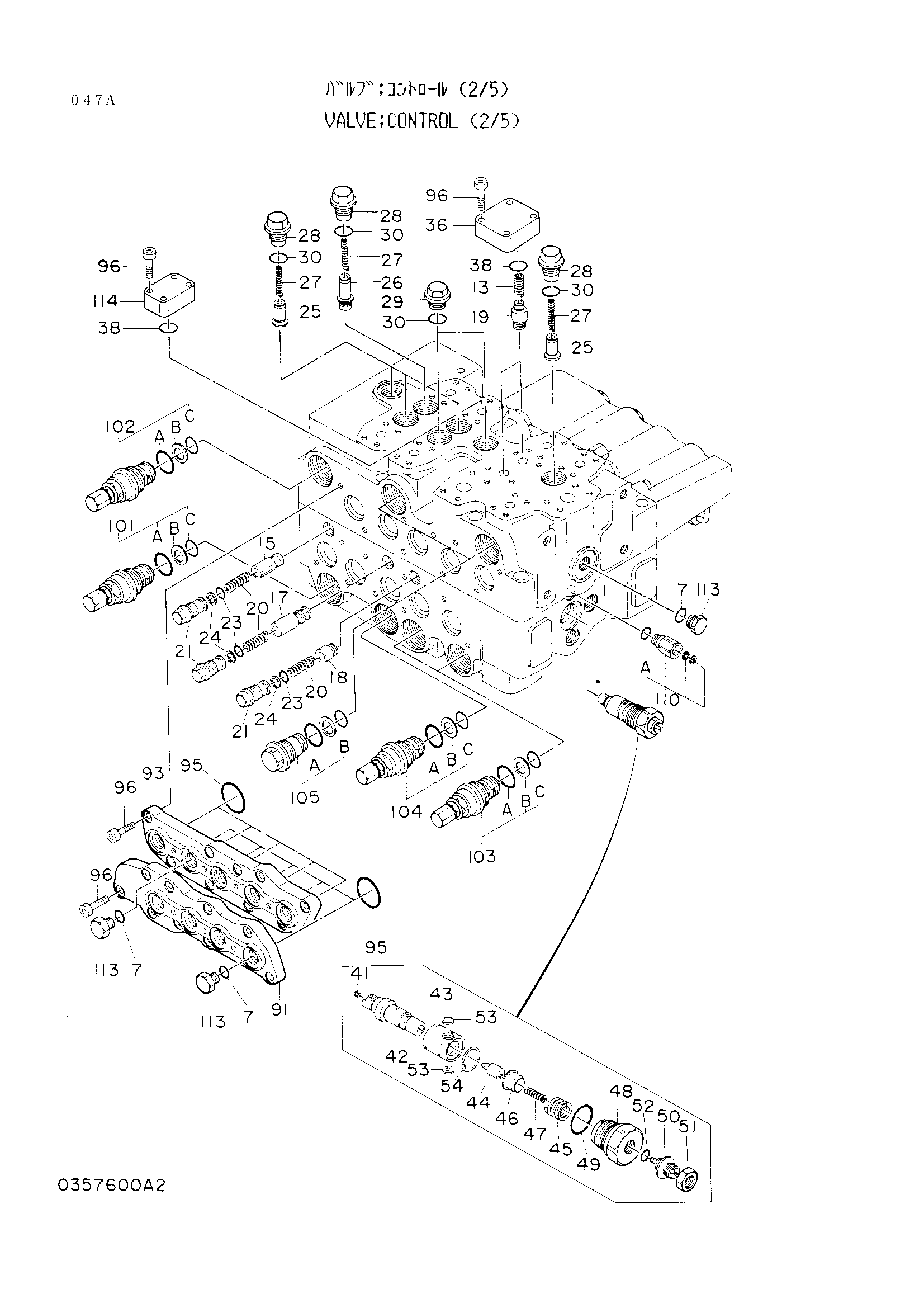

Заводская схема «Гидрораспределитель (2/5)» для HITACHI EX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4224895 | Гидрораспределитель (2/5) | 1 | |
| 7 | 4509180 | Уплотнительное кольцо | 3 |
| 13 | 0309406 | Пружина | 2 |
| 15 | 0309408 | Клапан | 1 |
| 17 | 0309410 | Клапан | 1 |
| 18 | 0309411 | Клапан | 1 |
| 19 | 0309412 | Клапан | 2 |
| 20 | 0309413 | Пружина | 3 |
| 21 | 0309414 замена: 0357606 | Пробка | 3 |
| 21 | 0357606 | Пробка | 3 |
| 23 | 4506412 | Уплотнительное кольцо | 3 |
| 24 | 0309416 | Опорное кольцо | 3 |
| 25 | 0309417 | Клапан | 4 |
| 26 | 0309418 | Клапан | 1 |
| 27 | 0309419 | Пружина | 5 |
| 28 | 0309420 | Пробка | 5 |
| 29 | 0309421 | Пробка | 2 |
| 30 | 0309422 | Уплотнительное кольцо | 7 |
| 36 | 0357601 | Пластина | 1 |
| 38 | 4506420 | Уплотнительное кольцо | 4 |
| 41 | 0309430 | Винт | 1 |
| 42 | 0309431 | Клапан | 1 |
| 43 | 0328503 | Втулка | 1 |
| 44 | 0309433 | Клапан | 1 |
| 45 | 0309434 | Пружина | 1 |
| 46 | 0309435 | Сиденье | 1 |
| 47 | 0309436 | Пружина | 1 |
| 48 | 0309437 | Корпус | 1 |
| 49 | 0209322 | Уплотнительное кольцо | 1 |
| 50 | 0309438 | Винт | 1 |
| 51 | 0309439 | Гайка | 1 |
| 52 | 0309440 | Уплотнительное кольцо | 1 |
| 53 | 0328505 | Фильтр | 2 |
| 54 | 0328504 | Стопорное кольцо | 1 |
| 91 | 0309450 | Корпус | 1 |
| 93 | 0309452 | Корпус | 1 |
| 95 | 0309454 | Уплотнительное кольцо | 10 |
| 96 | 0309455 | Болт с внутренним шестигранником | 30 |
| 101 | 0357602 | Предохранительный клапан | 1 |
| 101A | 4506428 | Уплотнительное кольцо | 1 |
| 101B | 4263183 | Опорное кольцо | 1 |
| 101C | 4506420 | Уплотнительное кольцо | 1 |
| 102 | 0357603 | Предохранительный клапан | 1 |
| 102A | 4506428 | Уплотнительное кольцо | 1 |
| 102B | 4263183 | Опорное кольцо | 1 |
| 102C | 4506420 | Уплотнительное кольцо | 1 |
| 103 | 0357604 замена: 4274626 | Клапан | 2 |
| 103 | 4274626 | Клапан | 2 |
| 103A | 4506428 | Уплотнительное кольцо | 1 |
| 103B | 4263183 | Опорное кольцо | 1 |
| 103C | 4506420 | Уплотнительное кольцо | 1 |
| 104 | 0357605 | Клапан | 1 |
| 104 | 0357605 замена: 4254180 | Клапан | 1 |
| 104 | 4254180 замена: 4265365 | Предохранительный клапан | 1 |
| 104 | 4254180 | Предохранительный клапан | 1 |
| 104 | 4254180 | Предохранительный клапан | 1 |
| 104 | 4265365 | Предохранительный клапан | 1 |
| 105 | 0309461 | Пробка | 2 |
| 105A | 4506428 | Уплотнительное кольцо | 1 |
| 105B | 4506420 | Уплотнительное кольцо | 1 |
| 110 | 0328506 | Адаптер | 1 |
| 110A | 957366 | Уплотнительное кольцо | 1 |
| 113 | 0309463 | Пробка | 3 |
| 114 | 0309464 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
