Задний мост — HITACHI EH5000AC-3-C

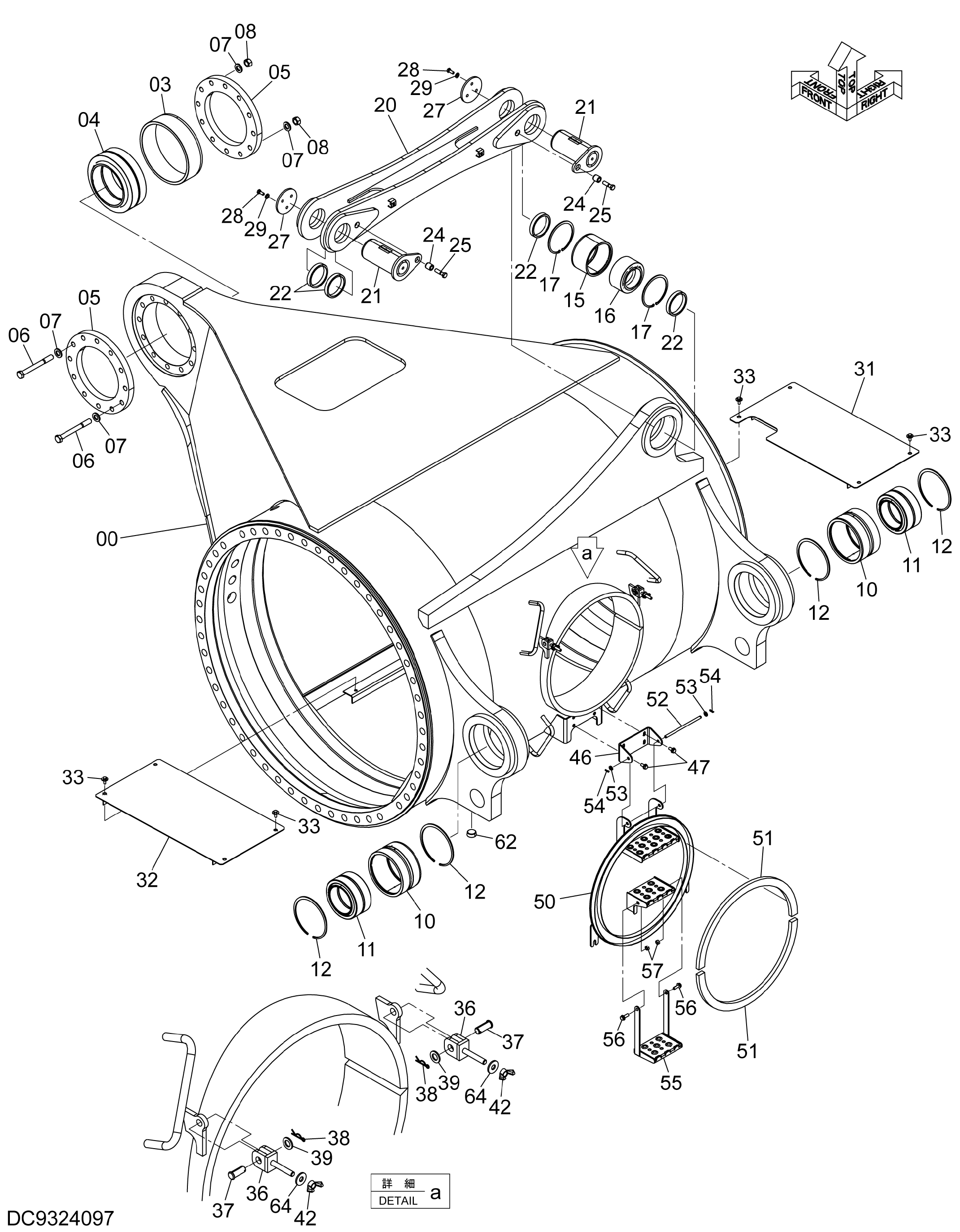

Заводская схема «Задний мост» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013582 | Задний мост | 1 |
| 03 | 4731377 | Втулка | 1 |
| 04 | 4731376 | Подшипник. спх.рол. | 1 |
| 05 | 4731383 | Пластина | 2 |
| 06 | 4660200 | Болт | 12 |
| 07 | J222024 | Шайба | 24 |
| 08 | J951024 | Гайка | 12 |
| 10 | 4731381 | Втулка | 2 |
| 11 | 4681228 | Роликовый подшипник | 2 |
| 12 | 4731382 | Стопорное кольцо | 4 |
| 15 | 4684538 | Втулка | 1 |
| 16 | 4327765 | Подшипник. спх.рол. | 1 |
| 17 | 4116293 | Стопорное кольцо | 2 |
| 20 | 7061437 | Тяга | 1 |
| 21 | 8127637 | Палец | 2 |
| 22 | 4731391 | Проставка | 4 |
| 24 | 4680743 | Проставка | 2 |
| 25 | J921660 | Болт | 2 |
| 27 | 4687417 | Пластина | 2 |
| 28 | J921230 | Болт | 6 |
| 29 | J222012 | Шайба | 6 |
| 31 | YA40009577 | Пол | 1 |
| 32 | 8116166 | Пол | 1 |
| 33 | J281030 | Болт с шайбой | 8 |
| 33A | J901030 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
| 36 | 9764774 | Шток винт | 2 |
| 37 | 4357549 | Палец | 2 |
| 38 | 4022701 | Стопорный палец | 2 |
| 39 | A590116 | Плоская шайба | 2 |
| 42 | M570012 | Гайка винг | 2 |
| 46 | 4731320 | Кронштейн | 1 |
| 47 | J271230 | Болт с шайбой | 4 |
| 47A | J901230 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 50 | 7056114 | Крышка | 1 |
| 51 | 4694039 | Резиновая подушка | 2 |
| 52 | 4685327 | Палец | 1 |
| 53 | A590112 | Плоская шайба | 2 |
| 54 | A764020 | Шплинт | 2 |
| 55 | 8113897 | Ступень | 1 |
| 56 | J271240 | Болт с шайбой | 2 |
| 56A | J901240 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | J950012 | Гайка | 2 |
| 62 | 94-2017 | Пробка | 1 |
| 64 | 449490 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
