Гидроцилиндр. подъёмный механизм — HITACHI EH5000AC-3-C

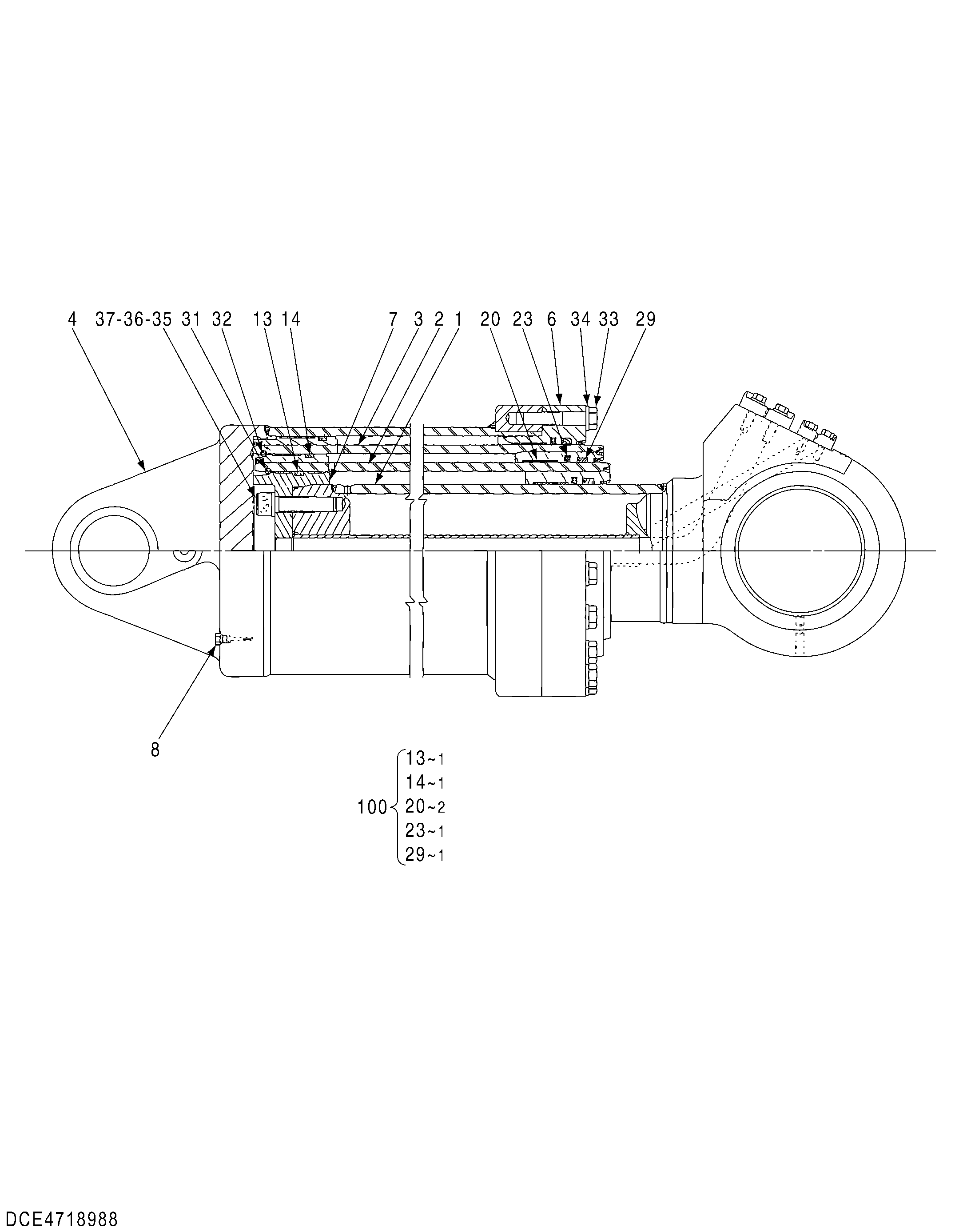

Заводская схема «Гидроцилиндр. подъёмный механизм» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4718988 | Гидроцилиндр. подъёмный механизм | 1 | |
| 1 | XB00004033 | Шток поршня | 1 |
| 2 | XB00004034 | Труба гидроцилиндра | 1 |
| 3 | XB00004035 | Труба гидроцилиндра | 1 |
| 4 | XB00004036 | Труба гидроцилиндра | 1 |
| 6 | XB00004037 | Фланец | 1 |
| 7 | XB00004038 | Поршень | 1 |
| 8 | 1130034 | Пробка | 1 |
| 13 | 1130014 | Уплотнительное кольцо | 1 |
| 14 | 1130015 | Уплотнительное кольцо | 1 |
| 20 | 1130021 | Кольцо направляющая | 2 |
| 23 | 1130024 | Уплотнительное кольцо | 1 |
| 29 | 1130029 | Грязесъёмное кольцо | 1 |
| 31 | 1130016 | Стопорное кольцо | 1 |
| 32 | 1130017 | Стопорное кольцо | 1 |
| 33 | 1130105 | Колпачок винт | 18 |
| 34 | 1130008 | Шайба | 18 |
| 35 | 1130007 | Болт | 10 |
| 36 | 1130008 | Шайба | 10 |
| 37 | 1130009 | Локтите | 10 |
| 100 | XB00004039 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
