Крыло — HITACHI EH5000AC-3-C

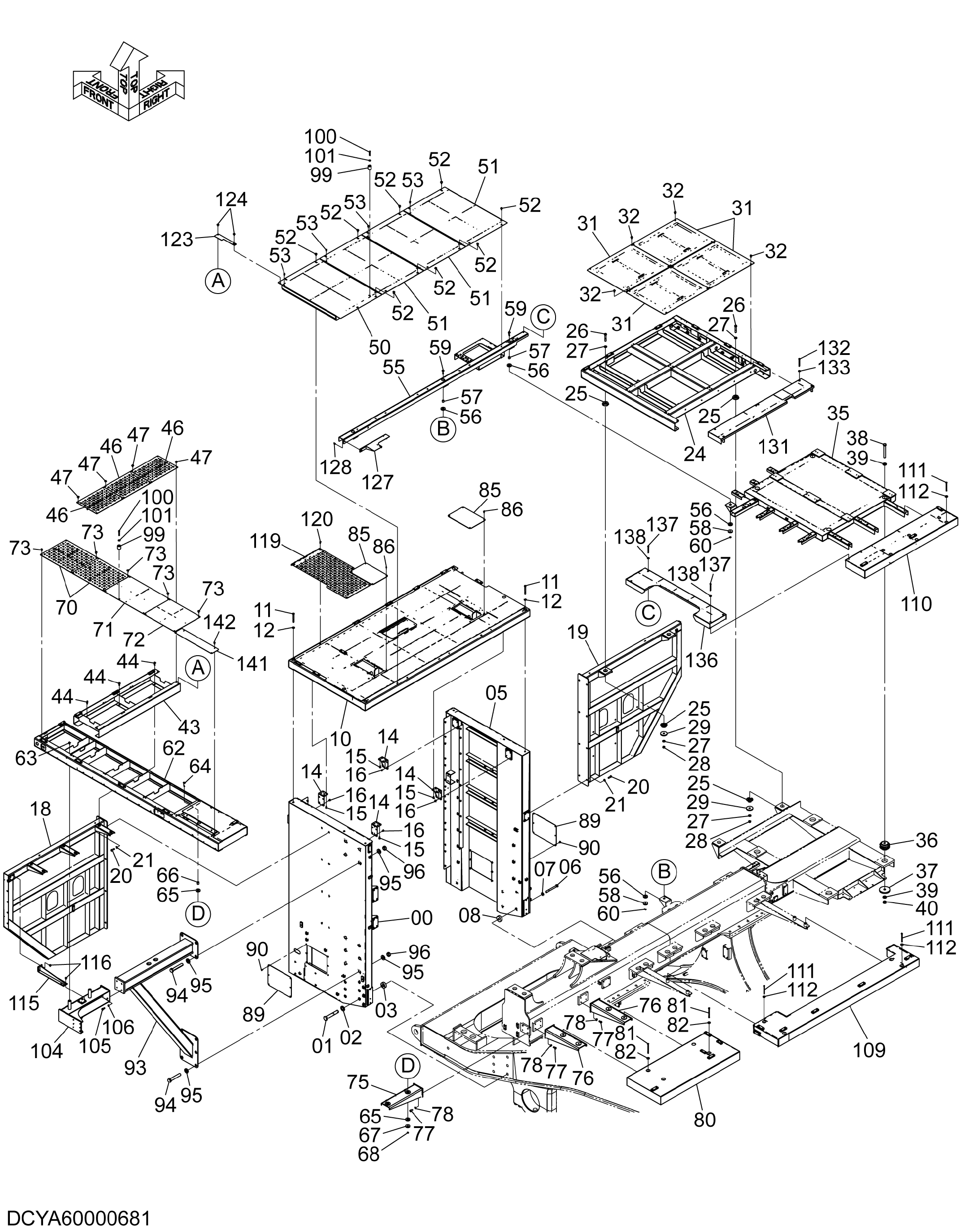

Заводская схема «Крыло» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YA40000302	Крыло	1
01	YA00000886	Болт	7
02	J222039	Шайба	7
03	YA00000881	Проставка	7
05	YA40000303	Крыло	1
06	J932418	Болт	5
07	J222024	Шайба	5
08	YA00000882	Проставка	5
10	YA40000301	Декк	1
11	4638189	Болт	6
12	4087197	Шайба	6
14	YA40000785	Кронштейн	4
15	J271230	Болт с шайбой	16
15A	J901230	Болт	1
15B	J222012	Шайба	1
16	J271225	Болт с шайбой	16
16A	J901225	Болт	1
16B	J222012	Шайба	1
18	YA40000318	Крыло	1
19	YA40000319	Крыло	1
20	J921650	Болт	16
21	J222016	Шайба	16
24	YA40000320	Декк	1
25	4641317	Резиновая подушка	8
26	J922004	Болт	4
27	J222020	Шайба	8
28	J950020	Гайка	4
29	4659060	Проставка	4
31	YA40000558	Крышка	4
32	J281230	Болт с шайбой	16
32A	J901230	Болт	1
32B	4249324	Шайба	1
35	YA40000592	Базовый	1
36	4633972	Амортизатор	4
37	4633971	Пластина	4
38	J922713	Болт	4
39	J222027	Шайба	8
40	J950027	Гайка	4
43	YA40000400	Декк	1
44	J281245	Болт с шайбой	6
44A	J901245	Болт	1
44B	4249324	Шайба	1
46	YA40000477	Ступень	3
47	J281025	Болт с шайбой	12
47A	J901025	Болт	1
47B	4486055	Шайба	1
50	YA40000438	Крышка	1
51	YA40000439	Крышка	3
52	J281230	Болт с шайбой	16
52A	J901230	Болт	1
52B	4249324	Шайба	1
53	J271020	Болт с шайбой	8
53A	J901020	Болт	1
53B	J222010	Шайба	1
55	YA40000642	Кронштейн	1
56	4706922	Резиновая подушка	6
57	YA00000240	Проставка	3
58	4353067	Пластина	3
59	J281265	Болт с шайбой	3
59A	J901265	Болт	1
59B	4249324	Шайба	1
60	M660012	U-образная гайка	3
62	YA40000521	Ступень	1
63	J281230	Болт с шайбой	2
63A	J901230	Болт	1
63B	4249324	Шайба	1
64	J281270	Болт с шайбой	2
64A	J901270	Болт	1
64B	4249324	Шайба	1
65	4706922	Резиновая подушка	4
66	4701214	Проставка	2
67	4353067	Пластина	2
68	J950012	Гайка	2
70	YA40000478	Ступень	2
71	YA40000525	Ступень	1
72	YA40000526	Ступень	1
73	J281030	Болт с шайбой	16
73A	J901030	Болт	1
73B	4486055	Шайба	1
75	YA40000876	Кронштейн	1
76	YA40000875	Кронштейн	2
77	J921635	Болт	12
78	J222016	Шайба	12
80	YA40000561	Ступень	1
81	4689412	Болт	4
82	4641265	Шайба	4
85	YA00000954	Пластина	2
86	J271025	Болт с шайбой	8
86A	J901025	Болт	1
86B	J222010	Шайба	1
89	YA00000255	Крышка	2
90	J271225	Болт с шайбой	12
90A	J901225	Болт	1
90B	J222012	Шайба	1
93	YA40000752	Опора	1
94	J833617	Болт	10
95	J222036	Шайба	20
96	J953036	Гайка	10
99	4641255	Резиновая подушка	2
100	J901280	Болт	2
101	449490	Плоская шайба	2
104	YA40000777	Кронштейн	1
105	J921640	Болт	4
106	J222016	Шайба	4
109	YA40002133	Декк	1
110	YA40000593	Декк	1
111	4641832	Болт	10
112	4641265	Шайба	10
115	YA40000962	Кронштейн	1
116	J281025	Болт с шайбой	8
116A	J901025	Болт	1
116B	4486055	Шайба	1
119	YA40000961	Ступень	1
120	J271230	Болт с шайбой	5
120A	J901230	Болт	1
120B	J222012	Шайба	1
123	YA40000890	Крышка	1
124	J281025	Болт с шайбой	2
124A	J901025	Болт	1
124B	4486055	Шайба	1
127	YA40004446	Крышка	1
128	J271025	Болт с шайбой	2
128A	J901025	Болт	1
128B	J222010	Шайба	1
131	YA40004847	Крышка	1
132	J901206	Болт	6
133	449490	Плоская шайба	6
136	YA40004848	Крышка	1
137	J901004	Болт	4
138	J217083	Шайба	4
141	YA00019693	Пластина	1
142	J271025	Болт с шайбой	4
142A	J901025	Болт	1
142B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
