Ступень (1-1) — HITACHI EH5000AC-3-C

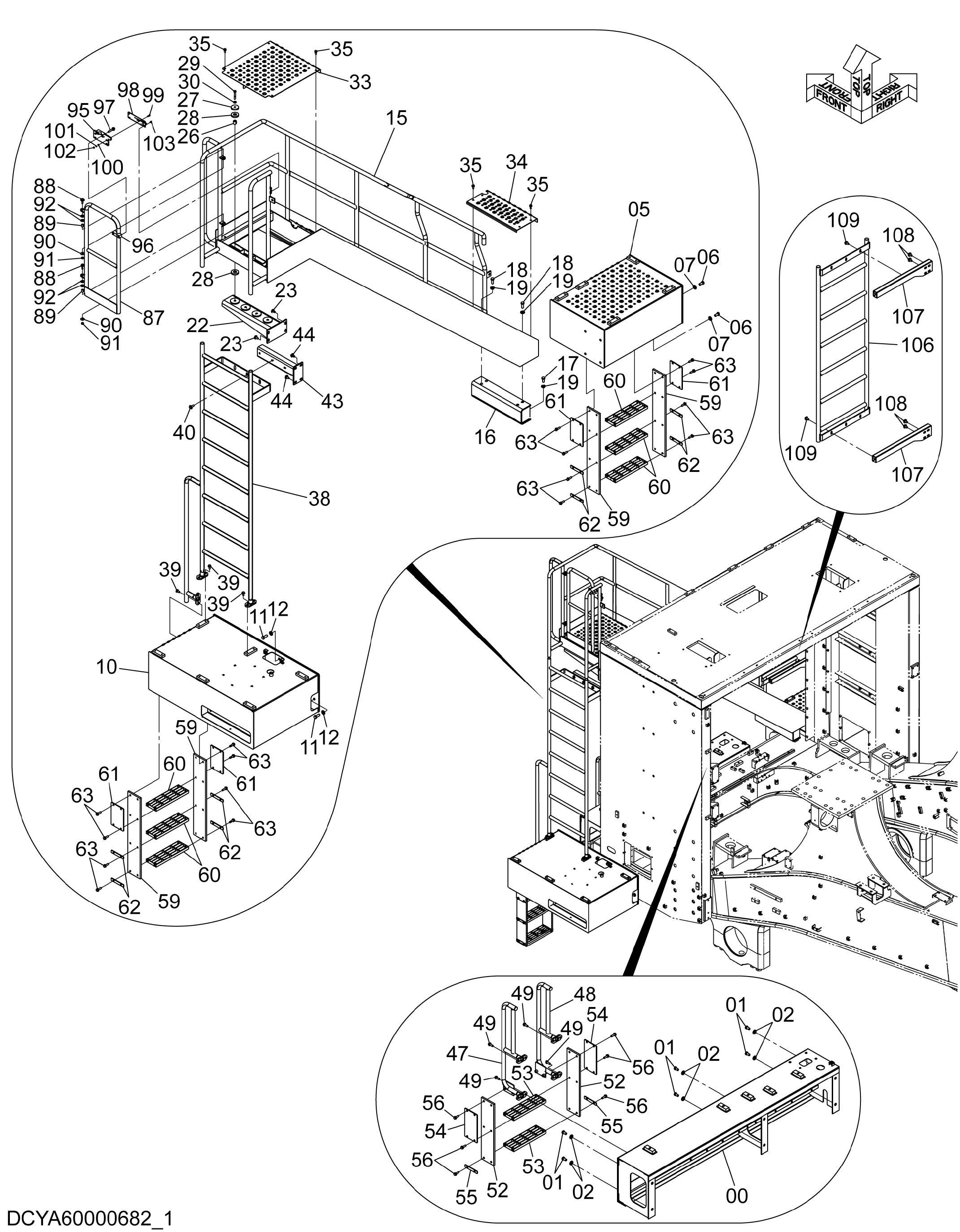

Заводская схема «Ступень (1-1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000325 | Бумпер | 1 |
| 01 | J921630 | Болт | 6 |
| 02 | 4087197 | Шайба | 6 |
| 05 | YA40000197 | Бумпер | 1 |
| 06 | J921635 | Болт | 4 |
| 07 | 4087197 | Шайба | 4 |
| 10 | YA40000283 | Бумпер | 1 |
| 11 | J921645 | Болт | 4 |
| 12 | 4087197 | Шайба | 4 |
| 15 | YA40000194 | Ступень | 1 |
| 16 | YA40000029 | Кронштейн | 1 |
| 17 | J921635 | Болт | 4 |
| 18 | J921645 | Болт | 4 |
| 19 | 4087197 | Шайба | 8 |
| 22 | YA40000124 | Кронштейн | 1 |
| 23 | J281230 | Болт с шайбой | 4 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 26 | YA00000240 | Проставка | 4 |
| 27 | 4353067 | Пластина | 4 |
| 28 | 4706922 | Резиновая подушка | 8 |
| 29 | J921280 | Болт | 4 |
| 30 | J222012 | Шайба | 4 |
| 33 | YA40000159 | Ступень | 1 |
| 34 | YA00000271 | Ступень | 1 |
| 35 | J271230 | Болт с шайбой | 8 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 38 | YA40000440 | Лестница | 1 |
| 39 | J271230 | Болт с шайбой | 6 |
| 39A | J901230 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | J281240 | Болт с шайбой | 3 |
| 40A | J901240 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 43 | 8114546 | Кронштейн | 1 |
| 44 | J281230 | Болт с шайбой | 4 |
| 44A | J901230 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 47 | 8118127 | Поручень | 1 |
| 48 | 8118128 | Поручень | 1 |
| 49 | J271240 | Болт с шайбой | 8 |
| 49A | J901240 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | 4714633 | Пластина резиновый | 2 |
| 53 | 8100757 | Ступень | 2 |
| 54 | 4714634 | Пластина | 2 |
| 55 | 4656261 | Пластина | 2 |
| 56 | J271245 | Болт с шайбой | 12 |
| 56A | J901245 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 59 | 4688175 | Резиновая прокладка | 4 |
| 60 | 8100757 | Ступень | 6 |
| 61 | 4688409 | Пластина | 4 |
| 62 | 4656261 | Пластина | 8 |
| 63 | J271245 | Болт с шайбой | 32 |
| 63A | J901245 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 87 | YA40008712 | Поручень | 1 |
| 88 | J281040 | Болт с шайбой | 2 |
| 88A | J901040 | Болт | 1 |
| 88B | 4486055 | Шайба | 1 |
| 89 | 4386047 | Проставка | 2 |
| 90 | J217083 | Шайба | 2 |
| 91 | J950010 | Гайка | 2 |
| 92 | YA00013329 | Пластина | 8 |
| 95 | YA40012893 | Кронштейн | 1 |
| 96 | 4483576 | Хомут трубки | 1 |
| 97 | J271265 | Болт с шайбой | 2 |
| 97A | J901265 | Болт | 1 |
| 97B | J222012 | Шайба | 1 |
| 98 | 4644658 | Защёлка | 1 |
| 99 | J260625 | Болт с шайбой | 4 |
| 99A | J900625 | Болт | 1 |
| 99B | A590106 | Плоская шайба | 1 |
| 100 | J222006 | Шайба | 4 |
| 101 | A590906 | Пружинная шайба | 4 |
| 102 | M500605 | Гайка | 4 |
| 103 | J260612 | Болт с шайбой | 2 |
| 103A | J900612 | Болт | 1 |
| 103B | A590106 | Плоская шайба | 1 |
| 106 | YA40008714 | Лестница | 1 |
| 107 | YA40009070 | Кронштейн | 2 |
| 108 | J281225 | Болт с шайбой | 8 |
| 108A | J901225 | Болт | 1 |
| 108B | 4249324 | Шайба | 1 |
| 109 | J281230 | Болт с шайбой | 6 |
| 109A | J901230 | Болт | 1 |
| 109B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
