Воздушный брестхер трубопроводы (тормоз) — HITACHI EH5000AC-3-C

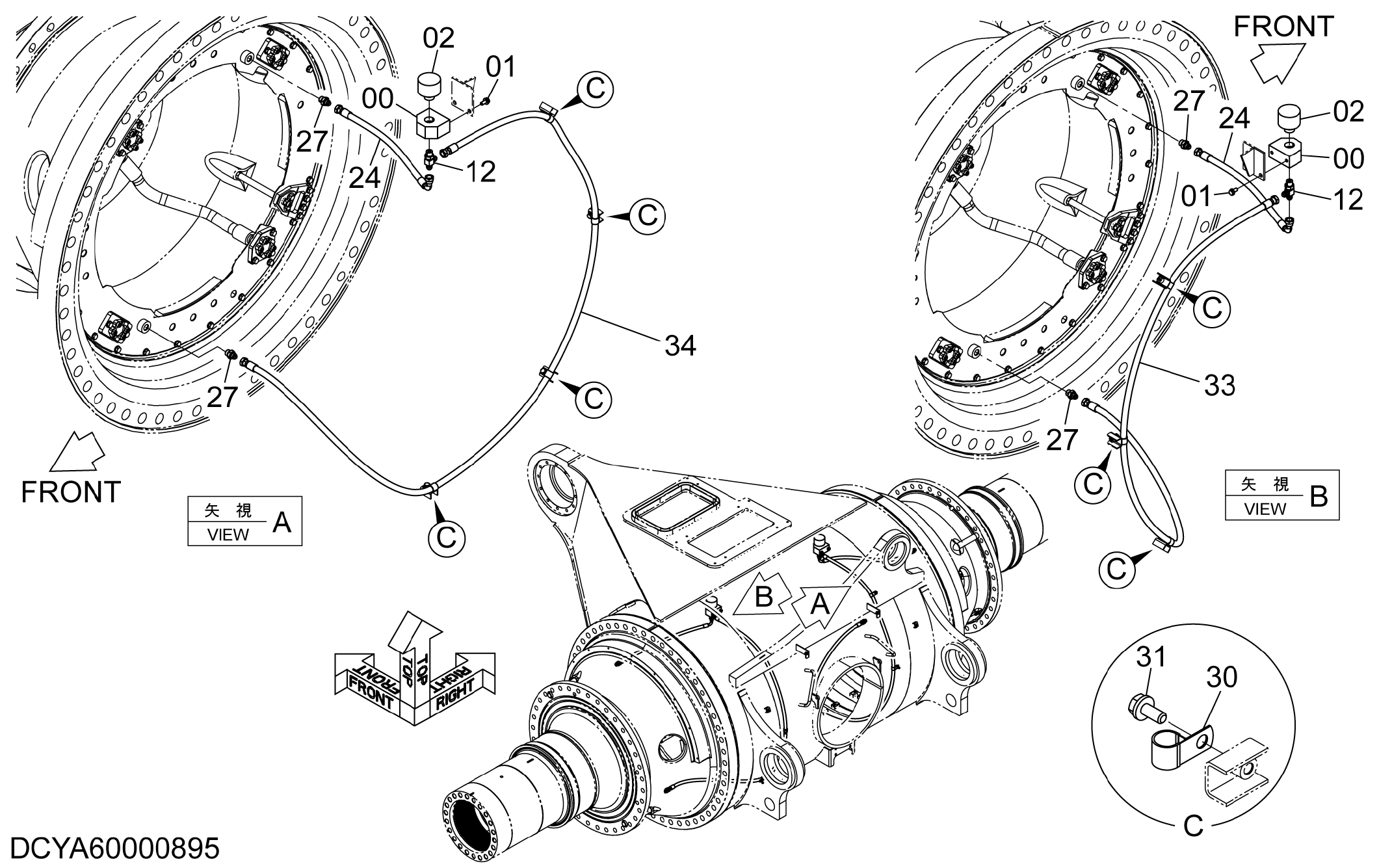

Заводская схема «Воздушный брестхер трубопроводы (тормоз)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4688051 | Коллектор | 2 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4414258 | Сапун | 2 |
| 02A | 4703189 | Элемент | 1 |
| 12 | A852444 | Тройник | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4313153 | Шланг | 2 |
| 27 | 4210361 | Адаптер | 4 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4190274 | Зажим | 7 |
| 31 | J271025 | Болт с шайбой | 7 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | YA00002755 | Шланг | 1 |
| 34 | YA00002754 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
