Детали радиатора — HITACHI EH5000AC-3-C

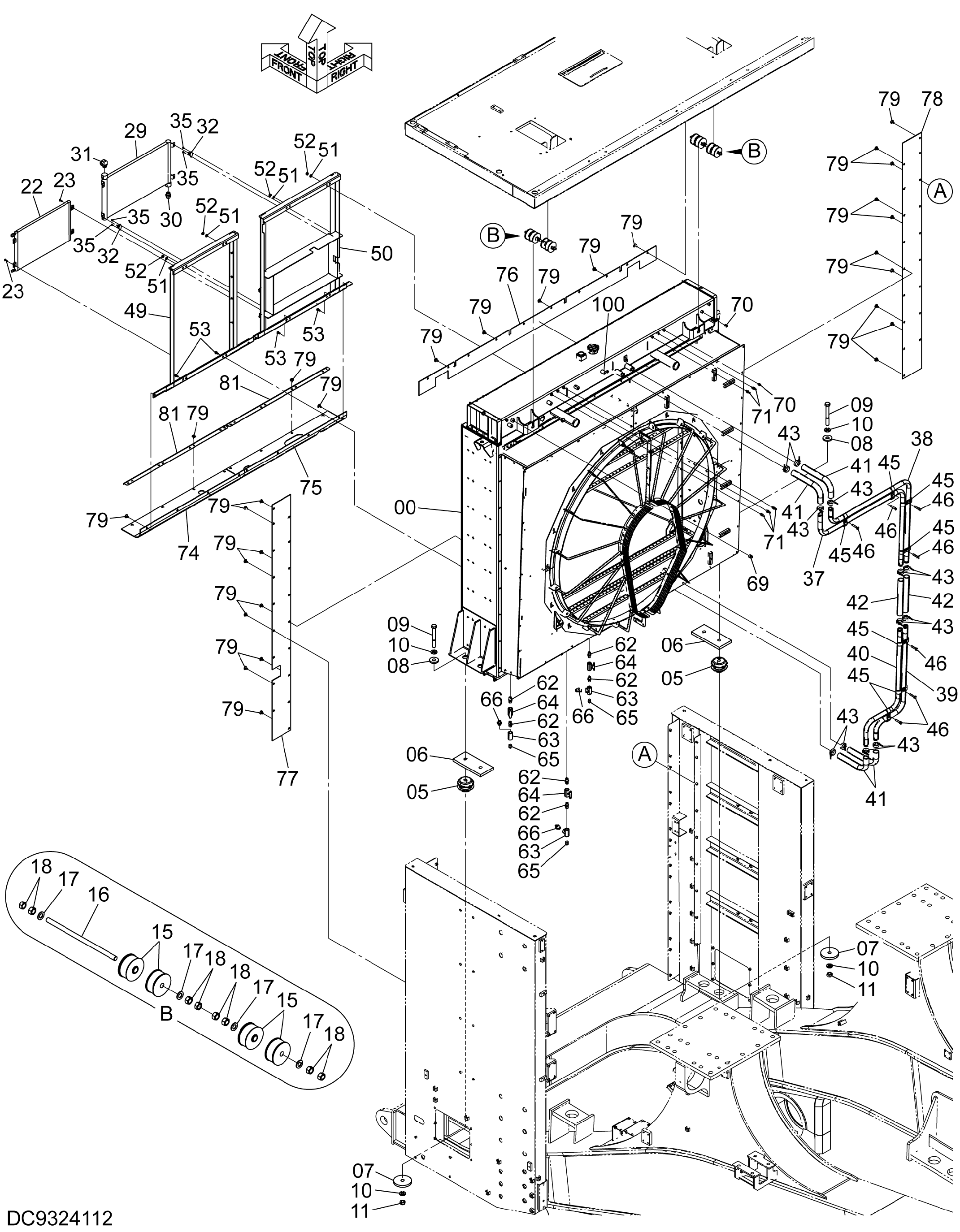

Заводская схема «Детали радиатора» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00005102 | Радиатор | 1 |
| 05 | 4633972 | Амортизатор | 4 |
| 06 | 4689685 | Пластина | 2 |
| 07 | 4633971 | Пластина | 4 |
| 08 | 4652161 | Шайба | 4 |
| 09 | J932717 | Болт | 4 |
| 10 | J222027 | Шайба | 8 |
| 11 | M662027 | U-образная гайка | 4 |
| 15 | 4647655 | Амортизатор резиновый | 8 |
| 16 | 4679507 | Штанга | 2 |
| 17 | A590118 | Плоская шайба | 8 |
| 18 | J950018 | Гайка | 16 |
| 22 | 4684947 | Конденсатор | 1 |
| 23 | J260825 | Болт с шайбой | 4 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 29 | 4643610 | Радиатор | 1 |
| 30 | 4042034 | Адаптер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4102104 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4706718 | Резиновая прокладка | 4 |
| 35 | J260616 | Болт с шайбой | 8 |
| 35A | J900616 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
| 37 | YA00005488 | Трубка | 1 |
| 38 | YA00005489 | Трубка | 1 |
| 39 | YA00005490 | Трубка | 1 |
| 40 | YA00005491 | Трубка | 1 |
| 41 | YA00005485 | Резиновый шланг | 4 |
| 42 | YA00005487 | Резиновый шланг | 2 |
| 43 | 4282474 | Хомут шланга | 12 |
| 45 | 4053696 | Хомут трубки | 7 |
| 46 | J271265 | Болт с шайбой | 7 |
| 46A | J901265 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 49 | YA40003575 | Кронштейн | 1 |
| 50 | YA40003576 | Кронштейн | 1 |
| 51 | J222012 | Шайба | 8 |
| 52 | J950012 | Гайка | 8 |
| 53 | J271225 | Болт с шайбой | 8 |
| 53A | J901225 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 62 | 94-1704 | Адаптер | 6 |
| 63 | 94-0663 | Тройник | 3 |
| 64 | 4203434 | Шаровой клапан | 3 |
| 65 | 94-2025 | Пробка | 3 |
| 66 | 4221278 | Адаптер | 3 |
| 69 | 94-2025 | Пробка | 1 |
| 70 | 94-2023 | Пробка | 2 |
| 71 | 4055651 | Адаптер | 5 |
| 74 | YA00005441 | Резиновая прокладка | 1 |
| 75 | YA00005440 | Резиновая прокладка | 1 |
| 76 | YA00005442 | Резиновая прокладка | 1 |
| 77 | YA00005439 | Резиновая прокладка | 1 |
| 78 | YA00005438 | Резиновая прокладка | 1 |
| 79 | J281025 | Болт с шайбой | 62 |
| 79A | J901025 | Болт | 1 |
| 79B | 4486055 | Шайба | 1 |
| 81 | YA00011559 | Пластина | 2 |
| 100 | 4662935 | Датчик уровень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
