Трактион трос (1-1) — HITACHI EH5000AC-3-C

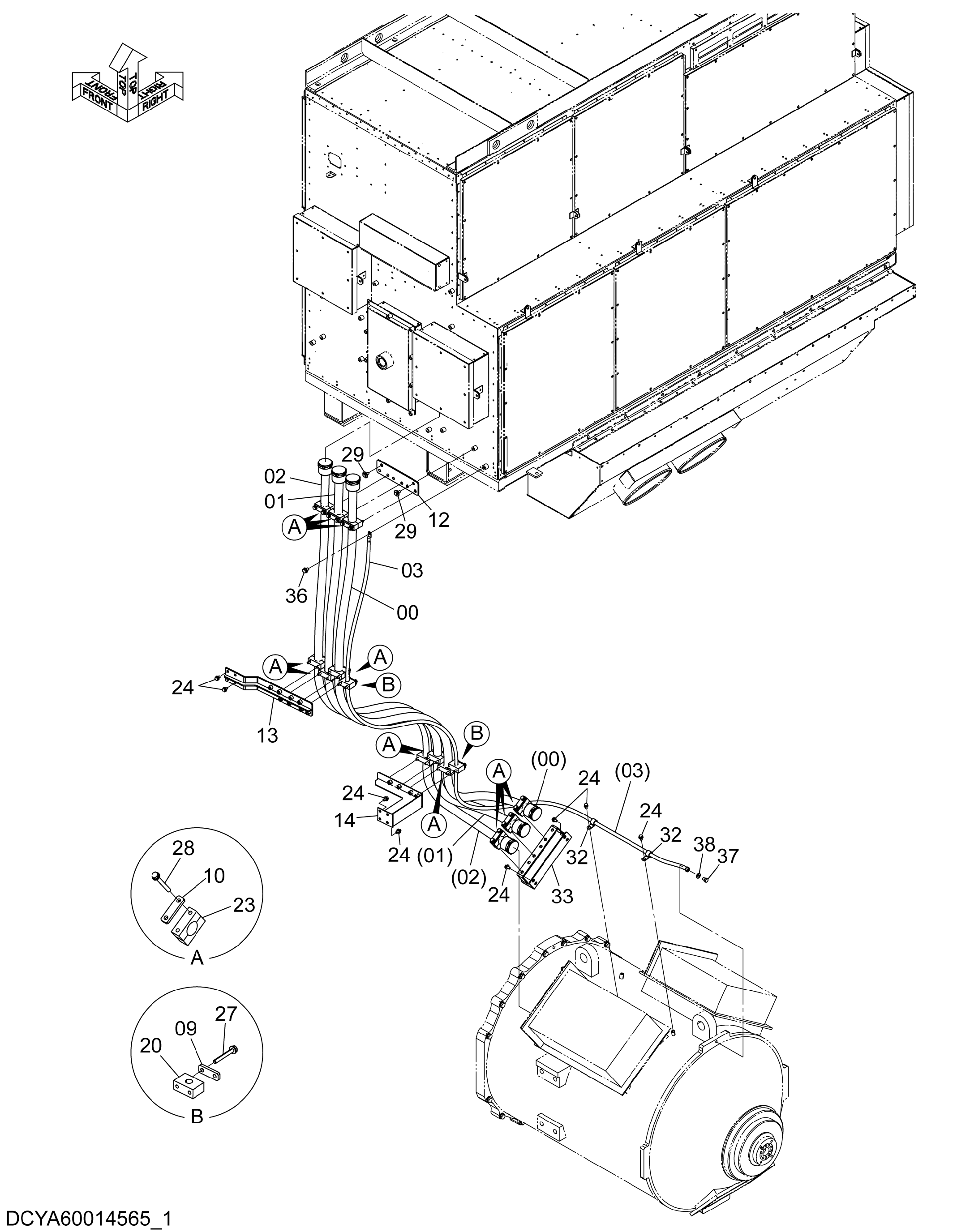

Заводская схема «Трактион трос (1-1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4731393 | Трос трактион | 1 |
| 01 | 4731394 | Трос трактион | 1 |
| 02 | 4731395 | Трос трактион | 1 |
| 03 | 4731396 | Трос трактион | 1 |
| 09 | 4650315 | Кронштейн | 2 |
| 10 | 4650316 | Кронштейн | 12 |
| 12 | YA40001157 | Кронштейн | 1 |
| 13 | YA40001158 | Кронштейн | 1 |
| 14 | YA40001159 | Кронштейн | 1 |
| 20 | 4454817 | Хомут | 2 |
| 23 | 4650365 | Хомут | 12 |
| 24 | J271020 | Болт с шайбой | 14 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | J271080 | Болт с шайбой | 4 |
| 27A | J901080 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271090 | Болт с шайбой | 24 |
| 28A | J901090 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J281020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 32 | 4190277 | Зажим | 2 |
| 33 | YA40013799 | Кронштейн | 1 |
| 36 | J271220 | Болт с шайбой | 1 |
| 36A | J901220 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J901216 | Болт | 1 |
| 38 | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
