Корпус детали — HITACHI EH5000AC-3-C

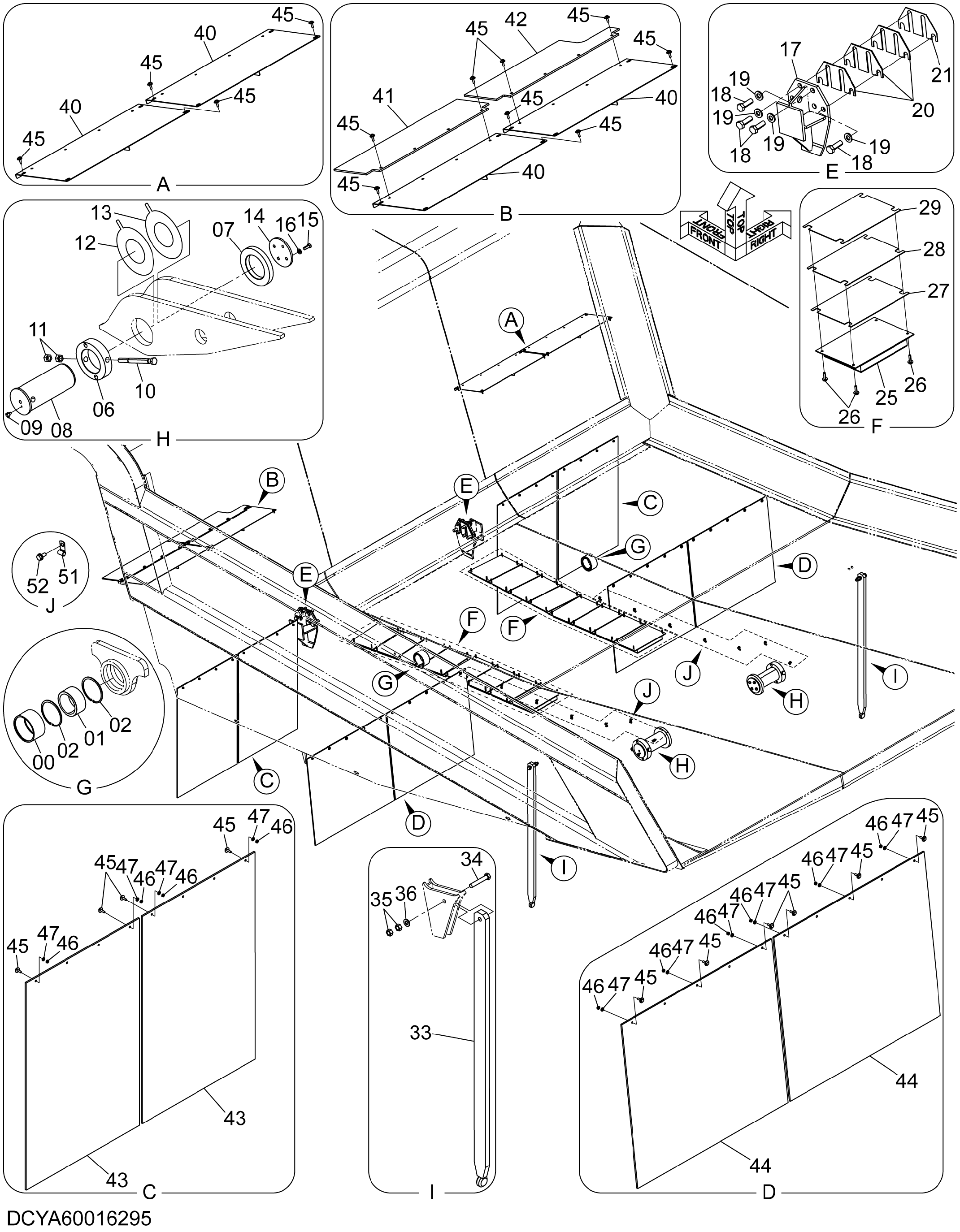

Заводская схема «Корпус детали» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00005416 | Втулка | 2 |
| 01 | 4327765 | Подшипник. спх.рол. | 2 |
| 02 | 4116293 | Стопорное кольцо | 4 |
| 06 | YA00006625 | Бобышка | 2 |
| 07 | YA00006624 | Бобышка | 2 |
| 08 | YA00006622 | Палец | 2 |
| 09 | 4154656 | Угловой штуцер | 2 |
| 10 | YA00006623 | Болт | 2 |
| 11 | J951027 | Гайка | 4 |
| 12 | YA00006684 | Регулировочная шайба | 12 |
| 13 | YA00006685 | Регулировочная шайба | 4 |
| 14 | 4638376 | Пластина | 2 |
| 15 | J921640 | Болт | 8 |
| 16 | J222016 | Шайба | 8 |
| 17 | YA40004311 | Направляющая | 2 |
| 18 | J833090 | Болт | 12 |
| 19 | J222030 | Шайба | 12 |
| 20 | YA00006943 | Регулировочная шайба | 6 |
| 21 | YA00006942 | Регулировочная шайба | 2 |
| 25 | YA00022142 | Накладка | 16 |
| 26 | J281250 | Болт с шайбой | 64 |
| 26A | J901250 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 27 | YA00005431 | Регулировочная шайба пластина | 48 |
| 28 | YA00005430 | Регулировочная шайба | 16 |
| 29 | YA00005429 | Регулировочная шайба | 16 |
| 33 | 9772988 | Еджектор | 2 |
| 34 | J932408 | Болт | 2 |
| 35 | J951024 | Гайка | 4 |
| 36 | J222024 | Шайба | 4 |
| 40 | YA40009643 | Кронштейн | 4 |
| 41 | YA00014585 | Пластина резиновый | 1 |
| 42 | YA00021264 | Пластина резиновый | 1 |
| 43 | YA00009408 | Пластина резиновый | 4 |
| 44 | YA00009407 | Пластина резиновый | 4 |
| 45 | J281035 | Болт с шайбой | 60 |
| 45A | J901035 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 46 | M660010 | U-образная гайка | 36 |
| 47 | J222010 | Шайба | 36 |
| 51 | 4190272 | Зажим | 14 |
| 52 | J271025 | Болт с шайбой | 14 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
