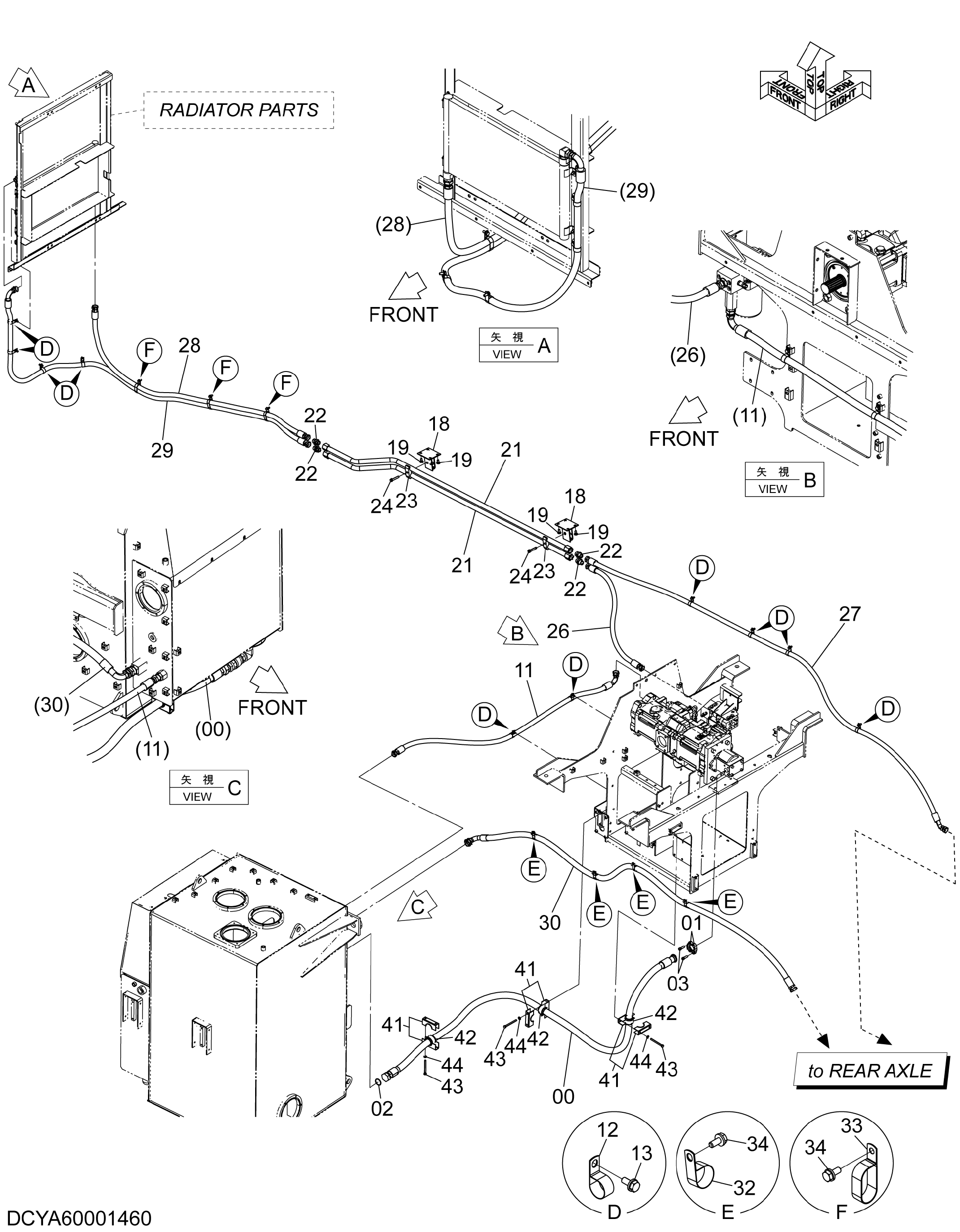

Основные гидролинии (тормоз радиатор) — HITACHI EH5000AC-3-C
Заводская схема «Основные гидролинии (тормоз радиатор)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00002114 | Шланг | 1 |
| 01 | 965946 | Разъёмный фланец | 2 |
| 02 | 4510169 | Уплотнительное кольцо | 1 |
| 03 | J781240 | Болт с внутренним шестигранником | 4 |
| 11 | YA00011757 | Шланг | 1 |
| 12 | 4190264 | Зажим | 10 |
| 13 | J271025 | Болт с шайбой | 10 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 18 | 8116051 | Кронштейн | 2 |
| 19 | J271230 | Болт с шайбой | 8 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | YA40002956 | Трубка | 2 |
| 22 | 4042034 | Адаптер | 4 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4189860 | Хомут трубки | 2 |
| 24 | J271270 | Болт с шайбой | 2 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4635810 | Шланг | 1 |
| 27 | YA00004537 | Шланг | 1 |
| 28 | YA00004568 | Шланг | 1 |
| 29 | YA00004569 | Шланг | 1 |
| 30 | YA00011549 | Шланг | 1 |
| 32 | 4190291 | Зажим | 4 |
| 33 | 4470169 | Зажим | 3 |
| 34 | J271025 | Болт с шайбой | 7 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 41 | 4186032 | Хомут | 3 |
| 42 | 4402105 | Втулка | 3 |
| 43 | J901004 | Болт | 6 |
| 44 | J222010 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
