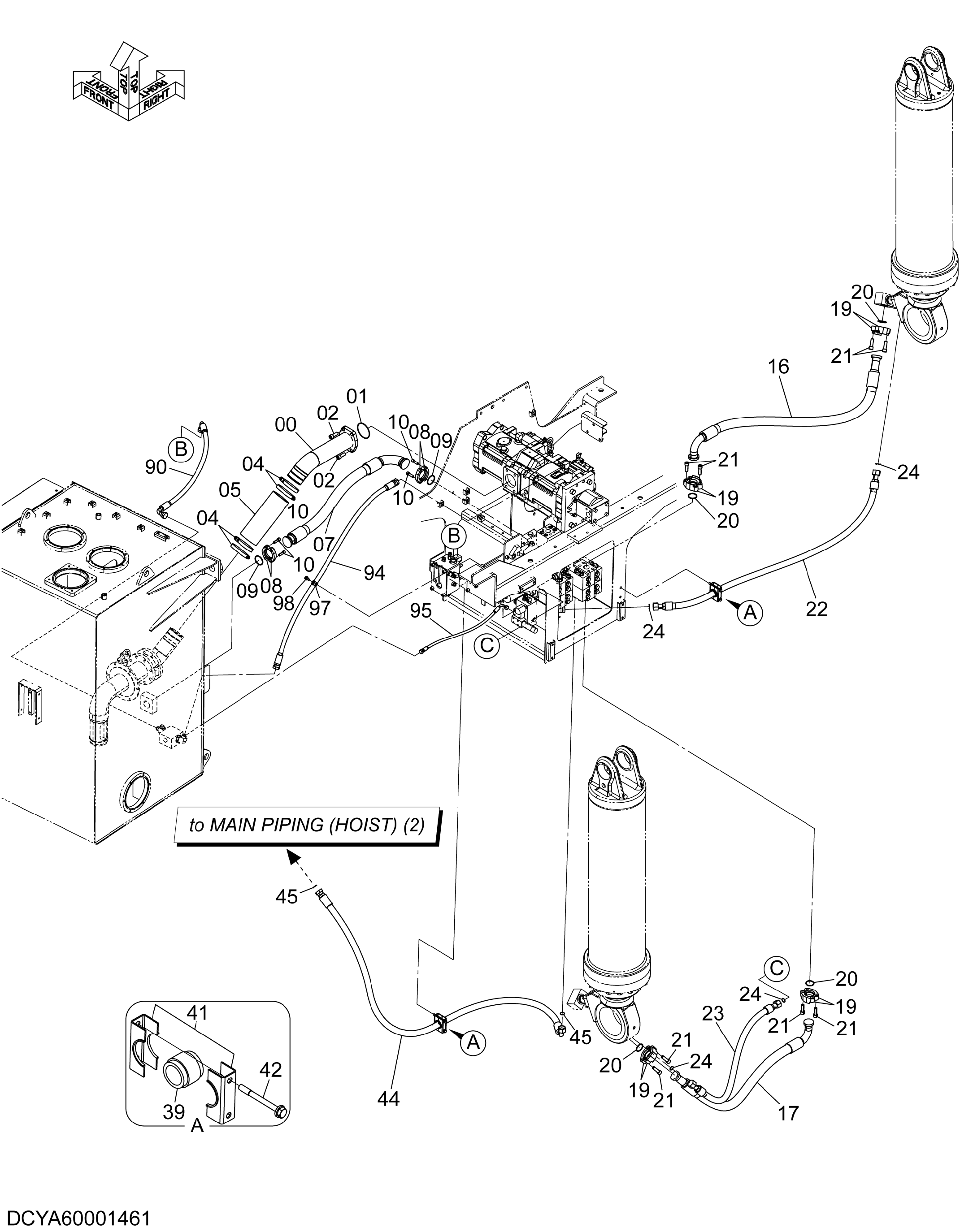

Основные гидролинии (подъёмный механизм)(1) — HITACHI EH5000AC-3-C
Заводская схема «Основные гидролинии (подъёмный механизм)(1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001287 | Всасывающая трубка | 1 |
| 01 | A810100 | Уплотнительное кольцо | 1 |
| 02 | J781645 | Болт с внутренним шестигранником | 4 |
| 04 | 4282488 | Хомут шланга | 4 |
| 05 | 4307669 | Резиновый шланг | 1 |
| 07 | YA00002117 | Шланг | 1 |
| 08 | 4510174 | Разъёмный фланец | 4 |
| 09 | 4510170 | Уплотнительное кольцо | 2 |
| 10 | J781240 | Болт с внутренним шестигранником | 8 |
| 16 | YA00002118 | Шланг | 1 |
| 17 | YA00002119 | Шланг | 1 |
| 19 | 4075854 | Разъёмный фланец | 8 |
| 20 | 4510169 | Уплотнительное кольцо | 4 |
| 21 | M341650 | Болт с внутренним шестигранником | 16 |
| 22 | YA00002120 | Шланг | 1 |
| 23 | 4269983 | Шланг | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 4 |
| 39 | 4253455 | Втулка | 2 |
| 41 | 4333360 | Хомут | 2 |
| 42 | J271000 | Болт с шайбой | 4 |
| 42A | J901000 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | YA00004263 | Шланг | 1 |
| 45 | 4187328 | Уплотнительное кольцо | 2 |
| 90 | YA00002115 | Шланг | 1 |
| 94 | YA00002116 | Шланг | 1 |
| 95 | 4313340 | Шланг | 1 |
| 97 | 4192035 | Зажим | 1 |
| 98 | J271025 | Болт с шайбой | 1 |
| 98A | J901025 | Болт | 1 |
| 98B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
