Рама — HITACHI EH5000AC-3-C

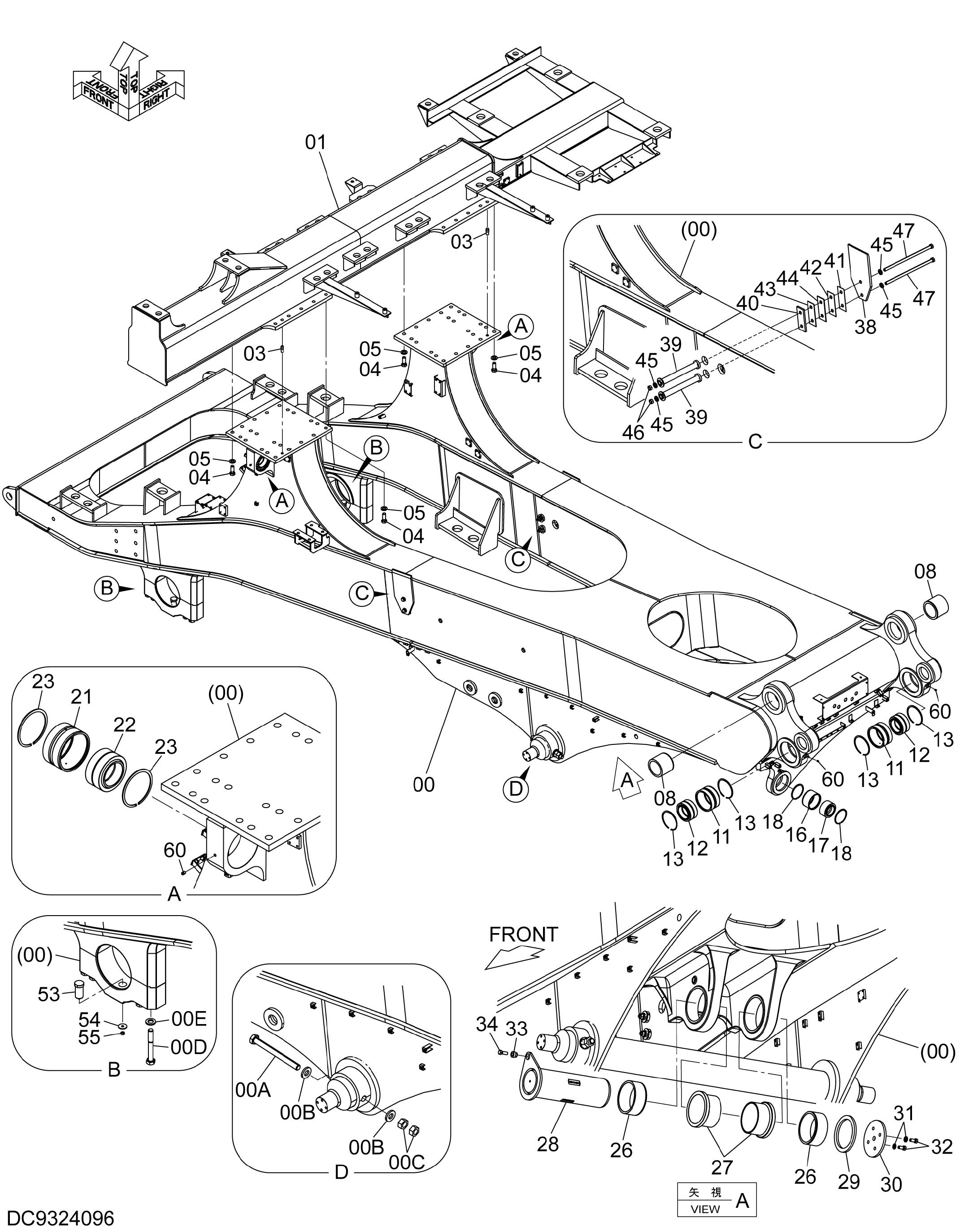

Заводская схема «Рама» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | YA00020081 | Болт | 1 |
| 00B | J222042 | Шайба | 2 |
| 00C | J952042 | Гайка | 2 |
| 00D | J833923 | Болт | 16 |
| 00E | J222039 | Шайба | 16 |
| 03 | 4350199 | Установочный штифт | 2 |
| 04 | J833390 | Болт | 44 |
| 05 | J222033 | Шайба | 44 |
| 08 | 4731379 | Втулка | 2 |
| 11 | 4731381 | Втулка | 2 |
| 12 | 4681228 | Роликовый подшипник | 2 |
| 13 | 4731382 | Стопорное кольцо | 4 |
| 16 | 4684538 | Втулка | 1 |
| 17 | 4327765 | Подшипник. спх.рол. | 1 |
| 18 | 4116293 | Стопорное кольцо | 2 |
| 21 | 4731380 | Втулка | 2 |
| 22 | 4702104 | Подшипник. спх.рол. | 2 |
| 23 | 4692715 | Стопорное кольцо | 4 |
| 26 | 4731378 | Втулка | 2 |
| 27 | 4731389 | Проставка | 2 |
| 28 | 8127636 | Палец | 1 |
| 29 | 4731387 | Проставка | 1 |
| 30 | 4731388 | Пластина | 1 |
| 31 | J222020 | Шайба | 4 |
| 32 | J922045 | Болт | 4 |
| 33 | 4679985 | Проставка | 1 |
| 34 | J922060 | Болт | 1 |
| 38 | 4731370 | Пластина | 2 |
| 39 | 9774272 | Проставка | 4 |
| 40 | 4731371 | Пластина | 2 |
| 41 | 4731372 | Регулировочная шайба | 2 |
| 42 | 4731373 | Регулировочная шайба | 2 |
| 43 | 4731374 | Регулировочная шайба | 2 |
| 44 | 4731375 | Регулировочная шайба | 2 |
| 45 | J222024 | Шайба | 8 |
| 46 | J950024 | Гайка | 4 |
| 47 | 4731369 | Болт | 4 |
| 53 | YA00013761 | Палец | 2 |
| 54 | YA00013910 | Пластина | 2 |
| 55 | J950016 | Гайка | 2 |
| 60 | 94-2011 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
