Поршневой насос — HITACHI EH5000AC-3-C

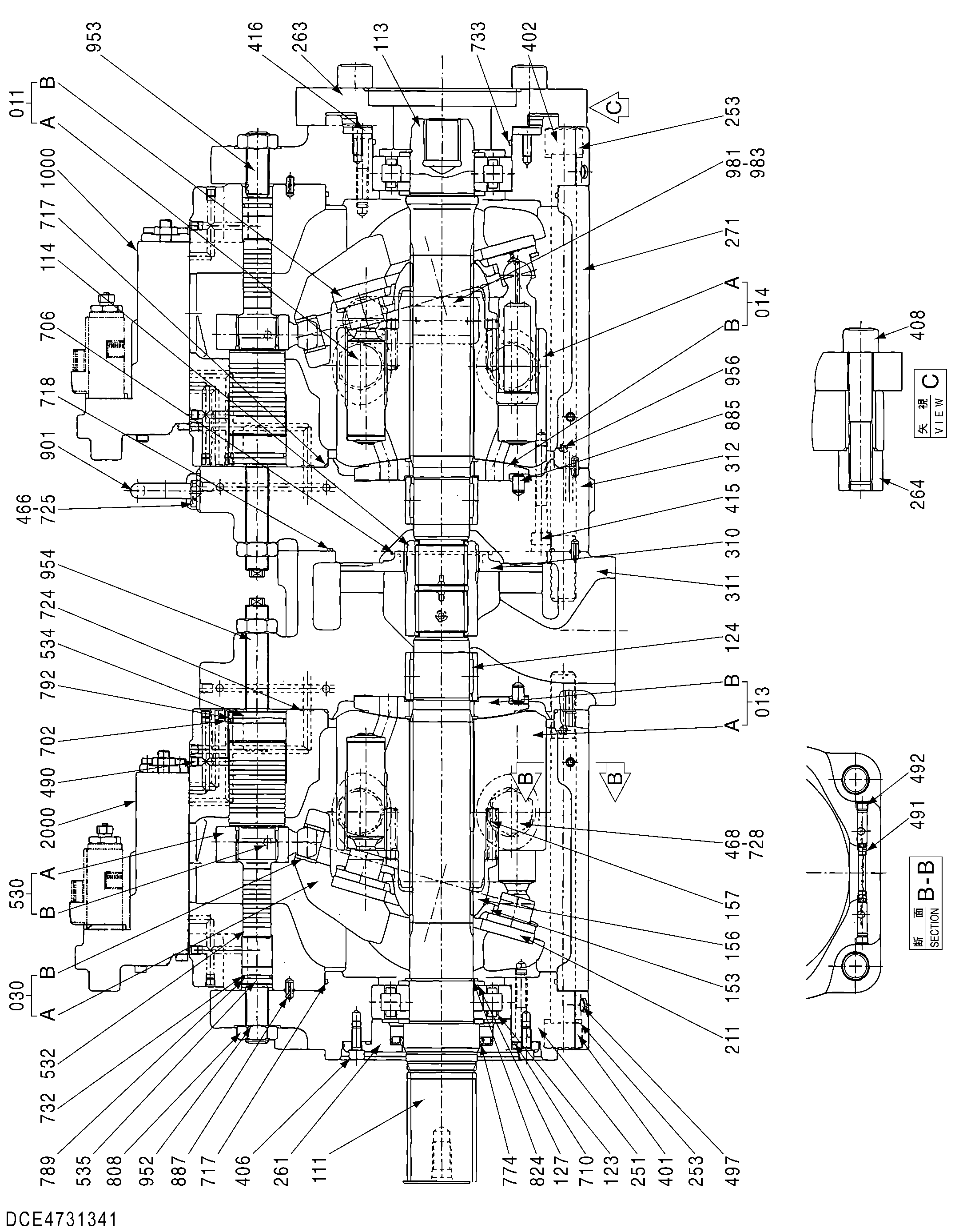

Заводская схема «Поршневой насос» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4731341 | Поршневой насос | 1 | |
| 011 | 0838201 | Поршень | 2 |
| 013 | XB00004017 | Гидроцилиндр | 1 |
| 014 | XB00004019 | Гидроцилиндр | 1 |
| 030 | 0694501 | Пластина | 2 |
| 111 | XB00004022 | Вал | 1 |
| 113 | XB00004023 | Вал | 1 |
| 114 | 0703008 | Муфта | 1 |
| 123 | 0682302 | Роликовый подшипник | 2 |
| 124 | 0800701 | Игольчатый подшипник | 2 |
| 127 | 0339809 | Проставка | 4 |
| 130 | 0703010 | Боостер | 1 |
| 153 | 0718002 | Фиксатор | 2 |
| 156 | 0828401 | Втулка | 2 |
| 157 | 0682307 | Пружина | 18 |
| 211 | 0682309 | Пластина | 2 |
| 251 | XB00000804 | Опора | 2 |
| 253 | 0737002 | Шайба | 8 |
| 261 | 0682311 | Крышка | 1 |
| 263 | XB00004024 | Пластина | 1 |
| 264 | XB00004025 | Блок | 4 |
| 271 | 0800703 | Корпус | 2 |
| 311 | 0703014 | Крышка клапан | 1 |
| 312 | 0800704 | Крышка клапан | 1 |
| 401 | 0682316 | Болт с внутренним шестигранником | 4 |
| 402 | 0703016 | Болт с внутренним шестигранником | 4 |
| 406 | M340820 | Болт с внутренним шестигранником | 4 |
| 408 | 0308616 | Болт с внутренним шестигранником | 4 |
| 415 | 0116621 | Болт с внутренним шестигранником | 2 |
| 416 | 0800705 | Болт с внутренним шестигранником | 4 |
| 466 | 0236014 | Пробка | 2 |
| 468 | 0195165 | Пробка | 6 |
| 490 | 0934502 | Пробка | 23 |
| 491 | 0451027 | Винт | 4 |
| 492 | 0934503 | Пробка | 5 |
| 497 | XB00000799 | Пробка | 8 |
| 530 | 0800706 | Палец | 2 |
| 532 | 0800707 | Поршень серво | 2 |
| 534 | 0682319 | Ограничитель | 2 |
| 535 | 0682320 | Ограничитель | 2 |
| 702 | 4375067 | Уплотнительное кольцо | 2 |
| 706 | 0703018 | Уплотнительное кольцо | 1 |
| 710 | 0682321 | Уплотнительное кольцо | 1 |
| 717 | 0682322 | Уплотнительное кольцо | 4 |
| 718 | 0703019 | Уплотнительное кольцо | 1 |
| 724 | XB00001232 | Уплотнительное кольцо | 19 |
| 725 | XB00001231 | Уплотнительное кольцо | 2 |
| 728 | 0443408 | Уплотнительное кольцо | 6 |
| 732 | 0682324 | Уплотнительное кольцо | 2 |
| 733 | XB00004030 | Уплотнительное кольцо | 1 |
| 774 | 0682325 | Масляное уплотнение | 1 |
| 789 | 0694503 | Опорное кольцо | 2 |
| 792 | 0682327 | Опорное кольцо | 2 |
| 808 | 0451038 | Гайка | 4 |
| 824 | XB00004026 | Стопорное кольцо | 2 |
| 885 | 0313404 | Палец | 2 |
| 887 | XB00004027 | Пружинный штифт | 5 |
| 901 | XB00004028 | Болт проушина | 2 |
| 952 | 0339847 | Винт | 1 |
| 953 | XB00004029 | Установочный винт | 1 |
| 954 | 0682328 | Установочный винт | 2 |
| 956 | 0800708 | Установочный винт | 8 |
| 981 | XB00000800 | Информационная табличка | 1 |
| 983 | XB00001134 | Палец | 2 |
| 1000 | YA00005514 | Регулятор | 1 |
| 2000 | YA00005515 | Регулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
