Трансмиссия радиатор трубопроводы — HITACHI EH5000AC-3-C

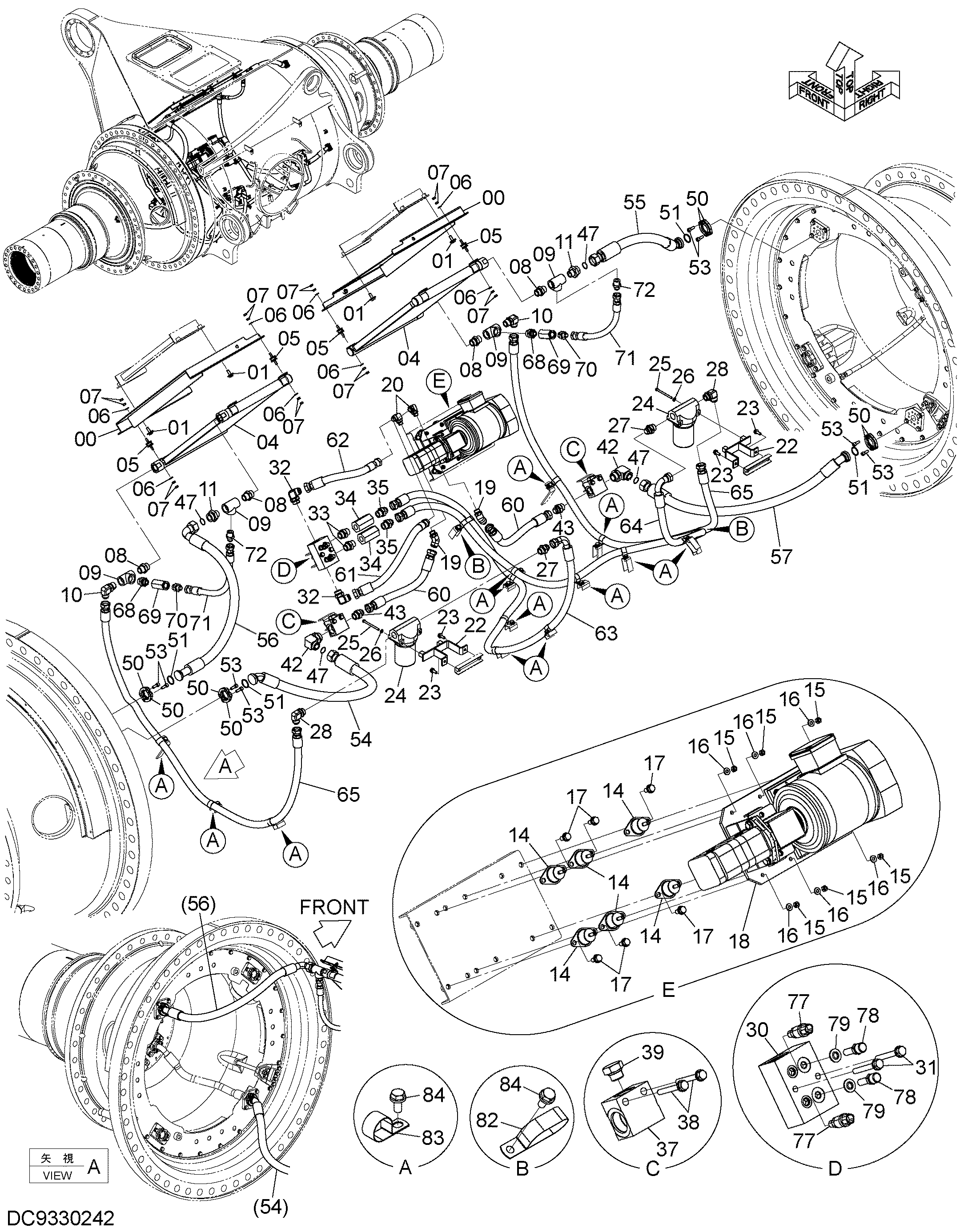

Заводская схема «Трансмиссия радиатор трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001797 | Кронштейн | 2 |
| 01 | J281030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 04 | 4634793 | Радиатор | 2 |
| 05 | 4664529 | Амортизатор резиновый | 8 |
| 06 | J222008 | Шайба | 16 |
| 07 | J950008 | Гайка | 32 |
| 08 | 4184837 | Адаптер | 4 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 94-0664 | Тройник | 4 |
| 10 | 4156475 | Угловой штуцер | 2 |
| 11 | 4208097 | Адаптер | 2 |
| 14 | 4691927 | Резиновая подушка | 6 |
| 15 | J950008 | Гайка | 6 |
| 16 | J222008 | Шайба | 6 |
| 17 | J271025 | Болт с шайбой | 12 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 9313687 | Блок силовой | 1 |
| 19 | 4317610 | Угловой штуцер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4190246 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | YA40009578 | Кронштейн | 2 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4661862 | Масляный фильтр | 2 |
| 24A | 4661865 | Фильтр | 1 |
| 24A1 | 4140446 | Уплотнительное кольцо | 1 |
| 25 | 4641627 | Болт | 4 |
| 26 | J222008 | Шайба | 4 |
| 27 | 4214444 | Адаптер | 2 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4156436 | Угловой штуцер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | YA00018425 | Блок коллектор | 1 |
| 31 | J271080 | Болт с шайбой | 2 |
| 31A | J901080 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4156436 | Угловой штуцер | 2 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4184837 | Адаптер | 2 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4163096 | Обратный клапан | 2 |
| 35 | 4221279 | Адаптер | 2 |
| 37 | 3116105 | Коллектор | 2 |
| 38 | J271080 | Болт с шайбой | 4 |
| 38A | J901080 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | A885006 | Пробка | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | A853300 | Угловой штуцер | 2 |
| 42A | 970860 | Уплотнительное кольцо | 1 |
| 43 | 4214444 | Адаптер | 2 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 47 | 4187329 | Уплотнительное кольцо | 4 |
| 50 | 4024049 | Разъёмный фланец | 8 |
| 51 | 4508805 | Уплотнительное кольцо | 4 |
| 53 | J781030 | Болт с внутренним шестигранником | 16 |
| 54 | YA00002773 | Шланг | 1 |
| 55 | YA00002770 | Шланг | 1 |
| 56 | YA00019328 | Шланг | 1 |
| 57 | YA00002772 | Шланг | 1 |
| 60 | 4712299 | Шланг | 2 |
| 61 | YA00019164 | Шланг | 1 |
| 62 | YA00019165 | Шланг | 1 |
| 63 | YA00019899 | Шланг | 1 |
| 64 | YA00019900 | Шланг | 1 |
| 65 | YA00018424 | Шланг | 2 |
| 68 | 4218427 | Адаптер | 2 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | 4651472 | Обратный клапан | 2 |
| 70 | A852166 | Адаптер | 2 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4364239 | Шланг | 2 |
| 72 | 4396157 | Адаптер | 2 |
| 77 | 4684877 | Датчик давление | 2 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4250260 | Датчик | 2 |
| 79 | 4250261 | Прокладка | 2 |
| 82 | 4470169 | Зажим | 2 |
| 83 | 4190264 | Зажим | 13 |
| 84 | J271025 | Болт с шайбой | 15 |
| 84A | J901025 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
