Тормоз (стояночный) — HITACHI EH5000AC-3-C

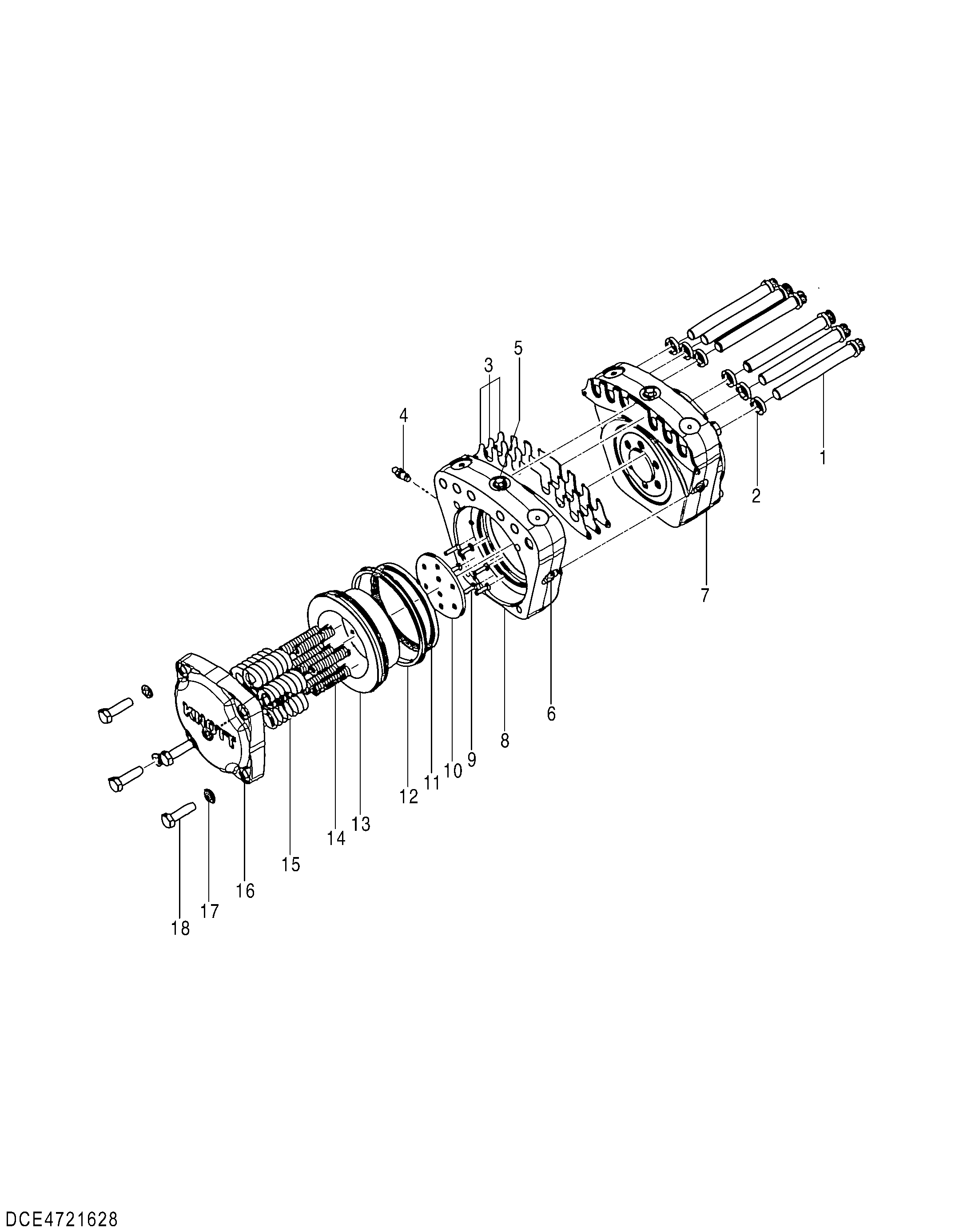

Заводская схема «Тормоз (стояночный)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4721628 | Тормоз | 1 | |
| 1 | YA00022752 | Болт | 6 |
| 2 | YA00022753 | Шайба | 6 |
| 3 | YA00022754 | Регулировочная шайба | 4 |
| 3 | YA00022755 | Регулировочная шайба | 2 |
| 3 | YA00022756 | Регулировочная шайба | 6 |
| 4 | YA00022757 | Клапан воздушный | 2 |
| 5 | YA00022758 | Винт | 2 |
| 6 | YA00022759 | Пробка | 2 |
| 7 | YA00022771 | Корпус | 1 |
| 8 | YA00022760 | Корпус | 1 |
| 9 | YA00022761 | Винт | 12 |
| 10 | YA00022762 | Водило | 2 |
| 11 | YA00022763 | Уплотнение | 2 |
| 12 | YA00022764 | Уплотнение | 2 |
| 13 | YA00022765 | Поршень | 2 |
| 14 | YA00022766 | Пружина | 14 |
| 15 | YA00022767 | Пружина | 14 |
| 16 | YA00022768 | Крышка | 2 |
| 17 | YA00022769 | Шайба | 16 |
| 18 | YA00022770 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
